16 螢幕電視牆拼接與直立顯示
最多支援 16 台螢幕組合拼接，支援同步顯示與矩陣切換，亦可透過電腦顯卡設定支援直立式拼接需求。
16×16 MATRIX & VIDEO WALL
專業 16×16 矩陣式拼接電視牆控制器
大螢幕拼接電視牆 × 16 路無黑屏矩陣 × 全埠音訊加解嵌
1080P 60Hz・16進16出・0秒無黑屏切換・Web GUI・APP・雙 RS-232・邊框微調・16 組場景
PANIO CH1612
產品重點摘要
CH1612 是什麼？二合一影音訊號處理器，電視牆拼接與矩陣切換一機搞定
CH1612 是 PANIO 專為大型中控指揮中心、展覽館與多螢幕會議室打造的 16 進 16 出 矩陣式拼接電視牆控制器。它將 16 路 HDMI 訊號集中管理，支援最高 16 台顯示器組合拼接（如 4×4、3×3、2×4 等）與一對一、一對多、交叉矩陣切換。搭載硬體級 0 秒無黑屏快速切換技術、創新手動邊框間距調整、全埠 16 路獨立音訊加載/分離以及雙 RS-232 串口，大幅精簡大型影音系統佈線與操控門檻。
- 矩陣架構
- 16×16 矩陣拼接
- 輸入／輸出
- 16進 16出 HDMI
- 影像解析度
- 1080P @60Hz
- 切換速度
- 0秒無黑屏切換
- 獨立音訊
- 16路加載 / 16路分離
- 邊框校正
- 手動邊框間距調整
- 控制訊號
- 雙埠 RS-232
- 網路管理
- 繁中 Web GUI / APP
核心特色
CH1612 六大關鍵能力
0 秒極速切換，無黑屏體驗
硬體級即時視訊處理，訊號切換零秒延遲、不黑屏、不中斷，提供極致流暢的專業觀看與監控體驗。
創新手動邊框間距調整
內建精確邊框間距校正技術，可手動補償液晶螢幕外框距離，消除拼接縫隙斷層，大幅提升畫面整體感。
全埠 16 路音訊加載與分離
16 路輸入皆支援 3.5mm 音源嵌入，16 路輸出皆具備 3.5mm 音訊獨立解嵌分離，輕鬆整合現場音響系統。
繁中 Web GUI 與行動 APP
內建繁體中文網頁圖形控制介面，無需學習複雜代碼，亦支援 Android 與 iOS 手機 APP 快速調度。
雙埠 RS-232 串口與遠端擴充
配備 2 組 RS-232 介面串接環控系統或多台矩陣設備；可選購 CP1000 遠端按鍵控制器，一鍵觸發指令。
三大整合能力
MODE 01
MODE 02
MODE 03

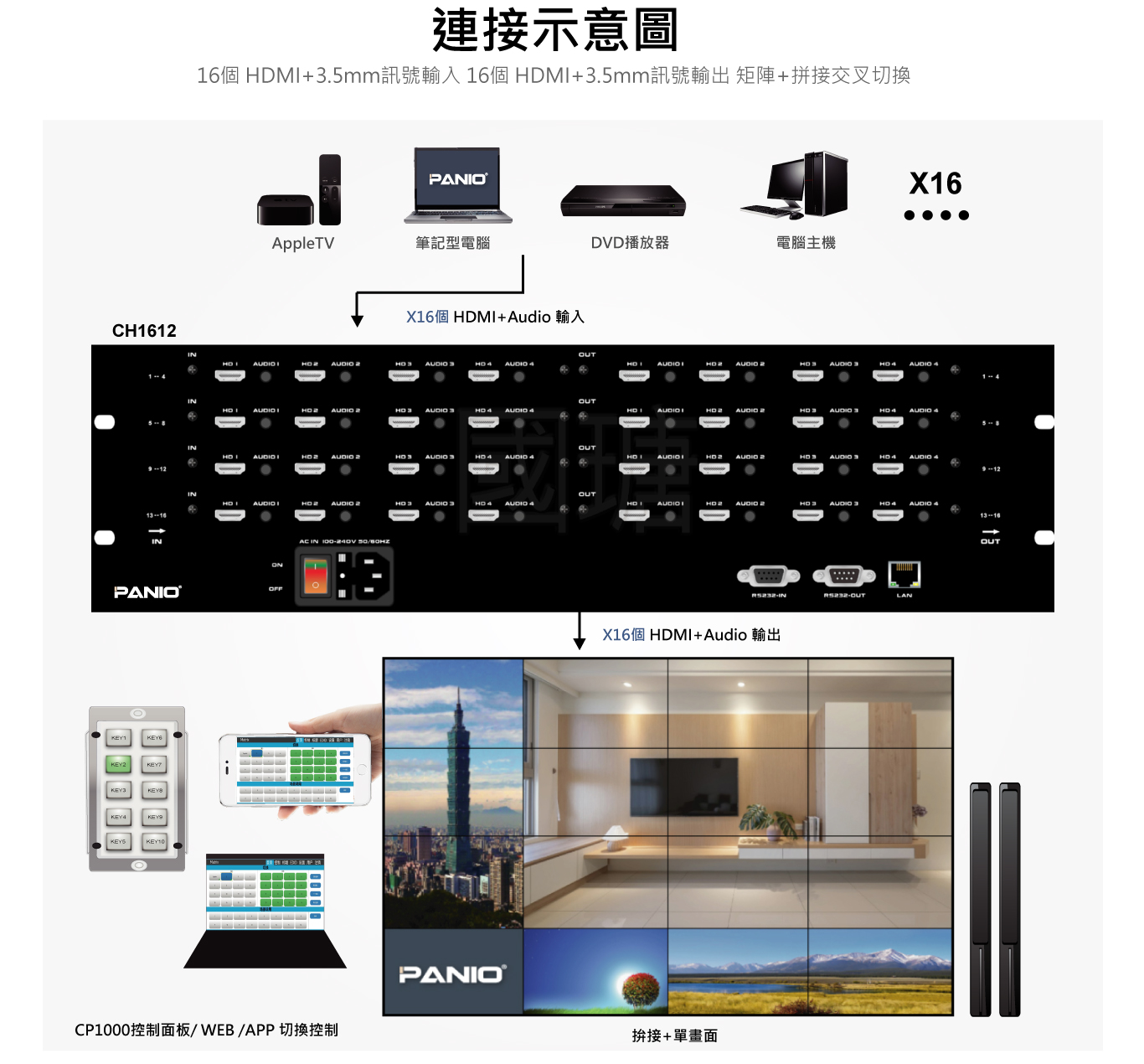

電視牆拼接＋矩陣路由＋音訊全面管控
CH1612 完美將大型拼接電視牆、16×16 矩陣切換、邊框幾何校正與音訊加解嵌融為一體，降低複雜系統維運成本。
大規模電視牆拼接顯示
靈活將 16 組顯示器組合成 4×4、3×3、2×4 等大畫面電視牆，支援輸出縮放與直立式拼接。
- 支援 16 台顯示器電視牆任意組合
- 支援拼接畫面與單台畫面同步顯示
- 支援 1080P、720P、1366×768 輸出解析度
16×16 無黑屏矩陣路由
16 路 HDMI 訊源可任意指派至 16 路輸出端，支援一對一、一對多與交叉自由切換。
- 16 組 HDMI 輸入／16 組 HDMI 輸出
- 0 秒快速切換，零黑屏零中斷體驗
- 獨立 EDID 處理，解決不滿屏與閃爍問題
音訊調度與場景快捷調用
支援 16 路音訊獨立加解嵌與 16 組預設場景記憶，迅速適應不同活動流程切換。
- 每個輸入端口配備 3.5mm 音訊輸入嵌入
- 每個輸出端口具備 3.5mm 音訊分離輸出
- 內建 16 組場景記憶快捷鍵，一鍵調用
工程提醒：HDMI 線材（輸入端＋輸出端）總長度建議控制在 10 公尺以內；若需更長距離傳輸或直立拼接規劃，請先諮詢 PANIO 專業技術人員搭配光纖 HDMI 線材或延長器。
工程整合優勢
為什麼 CH1612 適合大型專案應用？
▸ 二合一高整合設計
同時具備電視牆拼接器與 16×16 矩陣功能，大幅精簡機櫃空間與設備層層串接的故障點。
▸ 真正零黑屏極速切換
硬體級晶片高速換軌，完全無黑畫面、無閃爍，保障監控與指揮中心即時畫面不掉格。
▸ 手動邊框縫隙消除
具備創新的邊框間距調整技術，解決液晶螢幕拼接時的外框阻斷感，視覺融合度更高。
▸ 全埠 16 路音訊解嵌
所有輸入輸出皆配備獨立 3.5mm 端子，音訊可隨時提取至現場各分區擴大機，免除外掛音訊盒。
▸ 雙埠 RS-232 串列中控
雙 RS-232 串口可串接多台矩陣設備或第三方環控主機，達成自動化劇院與會議室一鍵控制。
▸ 工業級機架規格

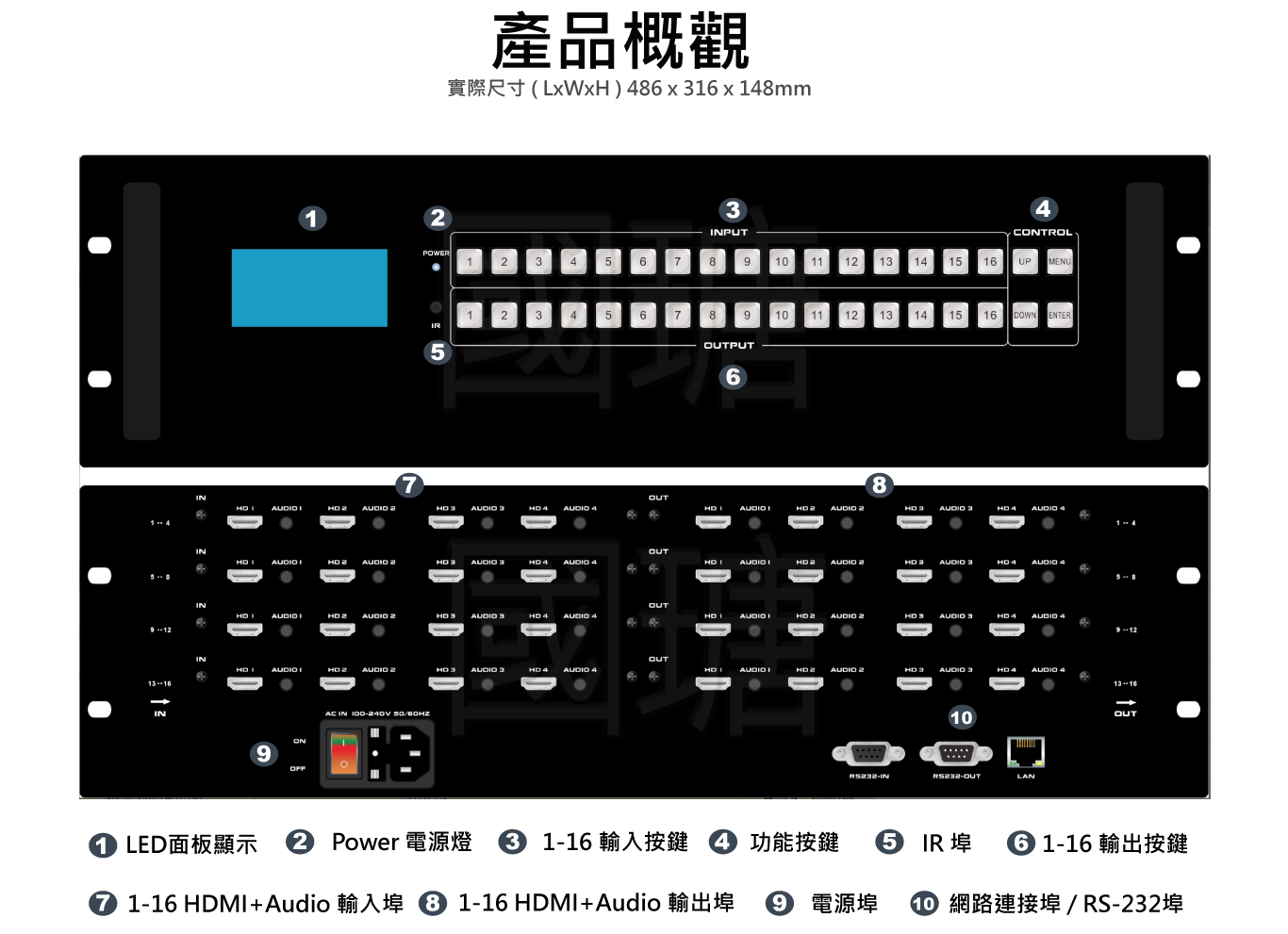

標準 19 吋機架金屬結構（486 × 316 × 148 mm），內建工業電源，散熱良好適合 24/7 全天候運作。
完整能力
CH1612 詳細功能說明
- 產品類型：二合一專業 16×16 矩陣式拼接電視牆控制器。
- 強大拼接功能：支援 16 台螢幕電視牆組合拼接，並可透過電腦顯卡設定實現直立式拼接。
- 16 組 HDMI 輸入與 16 組 HDMI 輸出，矩陣切換模式支援一對一、一對多與交叉選擇。
- 影像解析度：輸入最高支援 1920 × 1080 @60Hz（向下相容）；拼接輸出支援 1080P、720P、1366 × 768 @60Hz。
- 快速無縫切換：0 秒無黑屏切換，無延遲即時換軌，提供極佳的視覺觀賞體驗。
- 靈活顯示模式：支援拼接畫面與單台螢幕畫面同步顯示，適應各類多區域展示需求。
- 獨立 EDID 處理：每埠輸入內建獨立 EDID 調整功能，有效解決顯示端不滿屏、閃爍與解析度不相容問題。
- 全埠音訊處理：每個輸入埠配備 3.5mm 音訊輸入（聲音加載）；每個輸出埠具備 3.5mm 音訊輸出（聲音分離獨立輸出）。
- 邊框間距調整：創新手動邊框間距校正技術，精確消除液晶面板邊框縫隙，提升畫面整體性。
- 圖形化控制：內建繁體中文 Web GUI 操作介面，無須學習複雜指令，直覺好上手。
- 多元控制方式：支援面板實體按鍵、紅外線遙控器、Web GUI、雙埠 RS-232 與 Android / iOS APP。
- 場景記憶：內建 16 組預設場景快捷鍵，可一鍵切換預存模式。
- 擴充性：可選購 CP1000 遠端控制按鍵操作面板，透過網路或 RS-232 將複雜切換簡化為單鍵操作。
- 色彩規格：色深支援 8 / 10 / 12-bit；色彩空間支援 RGB、YCbCr。
- 電源與結構：AC 110V–240V 50/60Hz 內建電源；標準機架金屬機箱，重量 6 公斤。
應用場景
哪些場合適合 CH1612？
當專案面臨龐大的 16 路訊源與多螢幕電視牆組合時，CH1612 能以高性價比與穩定度提供一站式視訊處理方案。
交通與安防監控中心
將 16 路監視主機與電子地圖組成 3×3 或 4×4 大電視牆，零黑屏快速調度突發事件視訊，掌握關鍵動態。
企業多功能演講廳
整合主席台筆電、遠距會議終端與實物投影，主螢幕進行拼接巨幅簡報，側邊螢幕獨立顯示講者資訊。
商場與品牌展覽館
規劃直立式電視牆或多區域多屏展示，手動微調邊框縫隙消除視覺斷層，帶來連貫震撼的沉浸式影音。
高等院校階梯講堂
靈活切換講師主機、學生分組簡報與教學錄播系統，獨立 3.5mm 音訊直接分配至現場廣播擴大機。
展演空間與政企中控
統一管控 16 台高階投影機或商用螢幕，自定義 16 組預設場景，活動切換一鍵到位。
廣電演播與媒體中心
硬體級晶片高速換軌無延遲、零黑屏，確保導播室與演播廳多路高畫質訊號流暢切換。
技術資料
CH1612 完整技術規格
以下為 CH1612 專業 16×16 矩陣式拼接電視牆控制器主要硬體參數。
| 規格項目 | CH1612 規格 |
|---|---|
| 產品類型 | 專業 16×16 矩陣式拼接電視牆控制器 |
| 視訊輸入介面 | 16 × HDMI Type A Female（母座） |
| 音訊輸入介面 | 16 × 3.5mm 類比音訊輸入孔（支援外部聲音載入嵌入） |
| 視訊輸出介面 | 16 × HDMI Type A Female（母座） |
| 音訊輸出介面 | 16 × 3.5mm 類比音訊輸出孔（支援各路獨立聲音分離解嵌） |
| 輸入解析度 | 最高支援 1920 × 1080 @60Hz（向下相容） |
| 拼接輸出解析度 | 1080P / 720P / 1366 × 768 @60Hz |
| 切換特性 | 0 秒極速切換（無黑屏、無閃爍、無中斷） |
| 電視牆拼接能力 | 支援最高 16 台螢幕組合拼接；支援顯卡旋轉直立拼接；拼接與單畫面同步顯示 |
| 邊框調整技術 | 支援創新手動邊框間距調整，精確消除拼接縫隙 |
| EDID 管理 | 每埠輸入具備獨立 EDID 調整技術，預防閃爍與不滿屏問題 |
| 色深支援 | 8 / 10 / 12-bit |
| 色彩空間 | RGB、YCbCr |
| 串列控制介面 | 2 組 RS-232 串口（支援串接多台設備或中控系統） |
| 網路控制介面 | 1 × RJ-45 埠（TCP/IP 網路控制、Web GUI） |
| 控制方式 | 面板按鍵、紅外線遙控器、Web GUI、Android / iOS APP、RS-232（可選購 CP1000 控制器） |
| 場景記憶 | 16 組預設場景記憶快捷鍵 |
| 連接線材長度 | HDMI 線材總長（輸入端＋輸出端）建議控制在 10 公尺內；超過請搭配光纖線或延長器 |
| 電源供應規格 | AC 110V–240V 50/60Hz 內建電源 |
| 尺寸（長 × 寬 × 高） | 486 × 316 × 148 mm |
| 產品淨重 | 6 公斤 |
FAQ
CH1612 採購與整合常見問題
CH1612 支援 4K 解析度嗎？
本機最高支援 1920 × 1080 @60Hz（向下相容 720P / 1366×768 等）。若專案需求為 4K 60Hz 規格，建議選購同系列的旗艦型號 CH1610K。
電視牆拼接最多支援幾台螢幕？支援直立拼接嗎？
CH1612 具備 16 組輸出，最多可支援 16 台螢幕拼接（例如 4×4、3×3、2×4、1×16 等），並可透過訊號源顯卡旋轉輸出實現直立式電視牆拼接。
切換畫面時會黑屏或閃爍嗎？
不會。本機採用第五代影像晶片處理，具備 0 秒無黑屏快速切換能力，訊號轉換近乎無延遲，確保觀看無縫順暢。
音訊部分如何處理？每一路都能獨立輸入與解嵌嗎？
是的。CH1612 具備完整的 16 路音訊處理功能：16 組 HDMI 輸入均配備 3.5mm 音源輸入（嵌入），16 組 HDMI 輸出也具備對應的 3.5mm 音源孔可將聲音獨立解嵌輸出至擴大機。
什麼是「創新手動邊框間距調整」？
一般液晶螢幕皆有外框，拼接時容易造成圖像斷層。CH1612 內建手動邊框微調技術，可在後台補償螢幕縫隙像素，使拼接後的大畫面連貫自然。
CP1000 遠端按鍵控制器是標配嗎？
CP1000 為選購配件。若現場需要讓一般操作人員一鍵切換預設場景（透過網路或 RS-232），可另行選購搭配。
HDMI 連接線長度限制與延長建議？
HDMI 線材（輸入端＋輸出端）總長建議控制在 10 公尺以內。若現場佈線距離較長，強烈建議搭配 PANIO 光纖 HDMI 線或專用 HDMI 網路延長器。
保固多久？售後送修需要提供哪些資訊？
本產品享有原廠 1 年保固。洽詢售後服務時，請提供「產品型號、產品序號、購買日期、現場連接設備清單與故障現象描述」，以便工程團隊迅速排查。
⚠ 安裝使用貼心叮嚀
- 為了確保最佳畫質與穩定度，請使用原廠認證的 HDMI 線材直接連接訊號源。
- HDMI 線材長度（輸入端＋輸出端）總計建議不超過 10 公尺；若需長距離傳輸，建議使用光纖 HDMI 線或延長器。
- 為了確保訊號品質穩定，請勿串接未經原廠認證的切換器、分配器或轉換器。
- 基於運送安全考量，隨附遙控器出廠時均無附贈電池，請另行自備安裝。
- 大螢幕拼接前請確認各顯示器 EDID 與解析度設定，必要時啟用邊框間距微調。
- 請將設備安裝於散熱良好之 19 吋標準機櫃中運作，以確保 24/7 全天候運作壽命。
✓ 產品標準包裝內容物
- 1 × CH1612 矩陣拼接控制器主機
- 1 × 紅外線遙控器（出廠無附電池）
- 1 × AC 原廠電源線
- 1 × 產品操作說明書
