16×16 矩陣，獨立配置顯示端
16 組 HDMI 輸入與 16 組輸出，支援 1 進 1 出、1 進多出及交叉切換，各輸出可選擇不同來源。
16×16 HDMI MATRIX
16×16 4K 30Hz HDMI 矩陣切換器
大型影音矩陣路由 × 多元控制 × 第 1 路音訊分離
4K 30Hz・HDMI 1.4b・APP・Web UI・3×RS-232・RJ-45・獨立 EDID・20 組場景
PANIO CH1630K
產品重點摘要
CH1630K 是什麼？多螢幕的訊號配置，集中在一台管理
CH1630K 是 PANIO 專為多螢幕場域設計的 16 進 16 出 HDMI 矩陣切換器。整合 16 組 HDMI 輸入與 16 組輸出，提供 4K 30Hz 影音切換與集中控制。搭配 Web UI、APP、3 組 RS-232 與 20 組場景記憶，可集中調整會議、監控與展示配置；第 1 路音訊分離及 19 吋機架設計，則方便納入既有音響與設備機櫃。
- 矩陣架構
- 16×16 矩陣
- 輸入／輸出
- 16×16 HDMI
- 最高畫質
- 4K 30Hz
- 介面標準
- HDMI 1.4b
- 音訊分離
- 第 1 路 3.5mm
- 場景記憶
- 20 組場景
- 控制訊號
- 3 組 RS-232
- 網路介面
- APP／Web／TCP/IP
核心特色
CH1630K 六大關鍵能力
4K 30Hz 畫質，搭配 EDID 管理
支援 3840 × 2160 @ 30Hz 與 HDMI 1.4b，各埠提供獨立 EDID 手動調整。
Web UI 與 APP，整合日常管理
透過 TCP/IP 網路使用中英文 Web UI，或搭配 iOS／Android APP 進行切換。
3 組 RS-232，銜接中控與周邊
配置 RS-232 輸入、下一階矩陣控制輸出及周邊設備控制介面各 1 組，另有 1 組 RJ-45 網路埠。
第 1 路音訊分離，方便音響整合
提供 1 組 3.5mm 音訊輸出，對應 HDMI 第 1 路輸出聲音。
20 組場景，縮短重複設定流程
可儲存 20 組訊號配置；選購遠端按鍵控制器提供多組自訂快捷鍵。
三大整合能力
MODE 01
MODE 02
MODE 03
矩陣路由＋多元控制＋影音相容管理
CH1630K 將訊號路由、多元遠端控制、音訊處理、EDID 與場景管理集中於同一平台，降低多螢幕影音系統的管理複雜度。

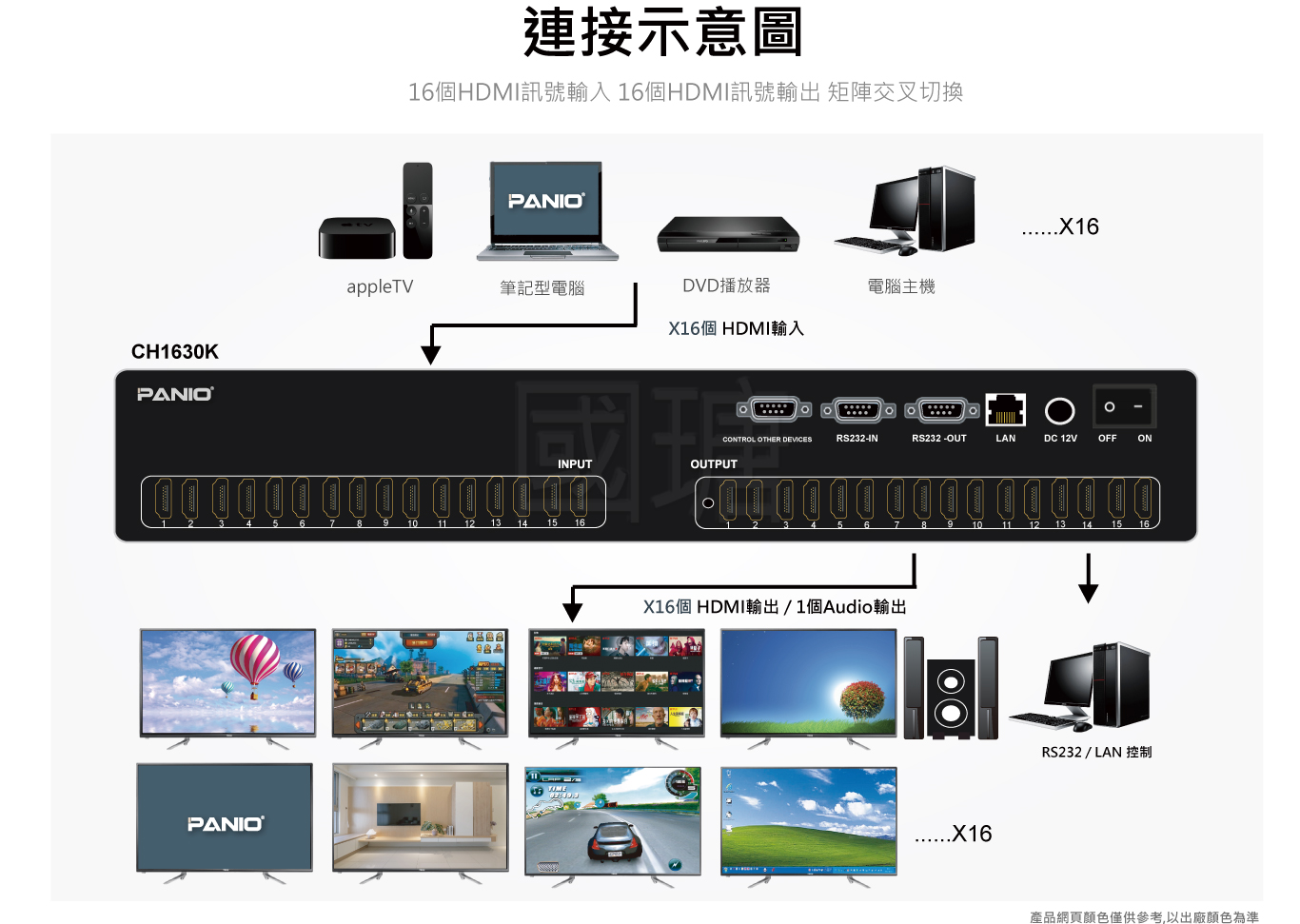

16×16 HDMI 矩陣路由
16 路 HDMI 訊源可依需求分配至 16 路 HDMI 顯示端，適合大型會議、監控與多區域顯示系統。
- 16 路 HDMI 輸入／16 路 HDMI 輸出
- 支援 1 進多出及交叉路由
- 最高支援 3840 × 2160 @ 30Hz
現場與網路，多元管理
提供 Web UI、APP、3 組 RS-232、面板及遙控器等多種操作方式，依現場操作習慣選用。
- 支援 iOS／Android APP
- 支援中英文 Web UI 與 TCP/IP
- 3 組 RS-232 各自控制輸入、矩陣與周邊設備
影音相容與場景調用
透過獨立 EDID 管理及 20 組場景記憶，提升多設備混搭彈性並縮短設定流程。
- 各埠提供獨立 EDID 手動調整
- 第 1 路 HDMI 輸出提供 3.5mm 音源分離
- 可儲存 20 組場景
整合提醒：實際相容性會受到訊源設備、顯示器、EDID、HDCP 及線材品質影響；若需串接第三方設備，請一併提供網路與控制架構。
工程整合優勢
為什麼 CH1630K 適合專案應用？
▸ 多訊源，各自切換
支援 1 進多出與交叉路由，可讓各輸出選擇不同來源，不必讓所有螢幕播放同一內容。
▸ 控制分工明確
提供 3 組 RS-232，分別用於控制輸入、控制下一階矩陣及控制周邊設備。
▸ 遠端自訂快捷鍵
選購遠端按鍵控制器提供多組快捷鍵，大幅提升切換效率。
▸ 獨立音源輸出
內建 1 組 3.5mm 音源孔，對應第 1 路 HDMI 輸出聲音，便於納入既有音響配置。
▸ 獨立 EDID 調整
各埠獨立 EDID 手動調整，便於依訊源與各類顯示設備能力配置適當的輸出規格。

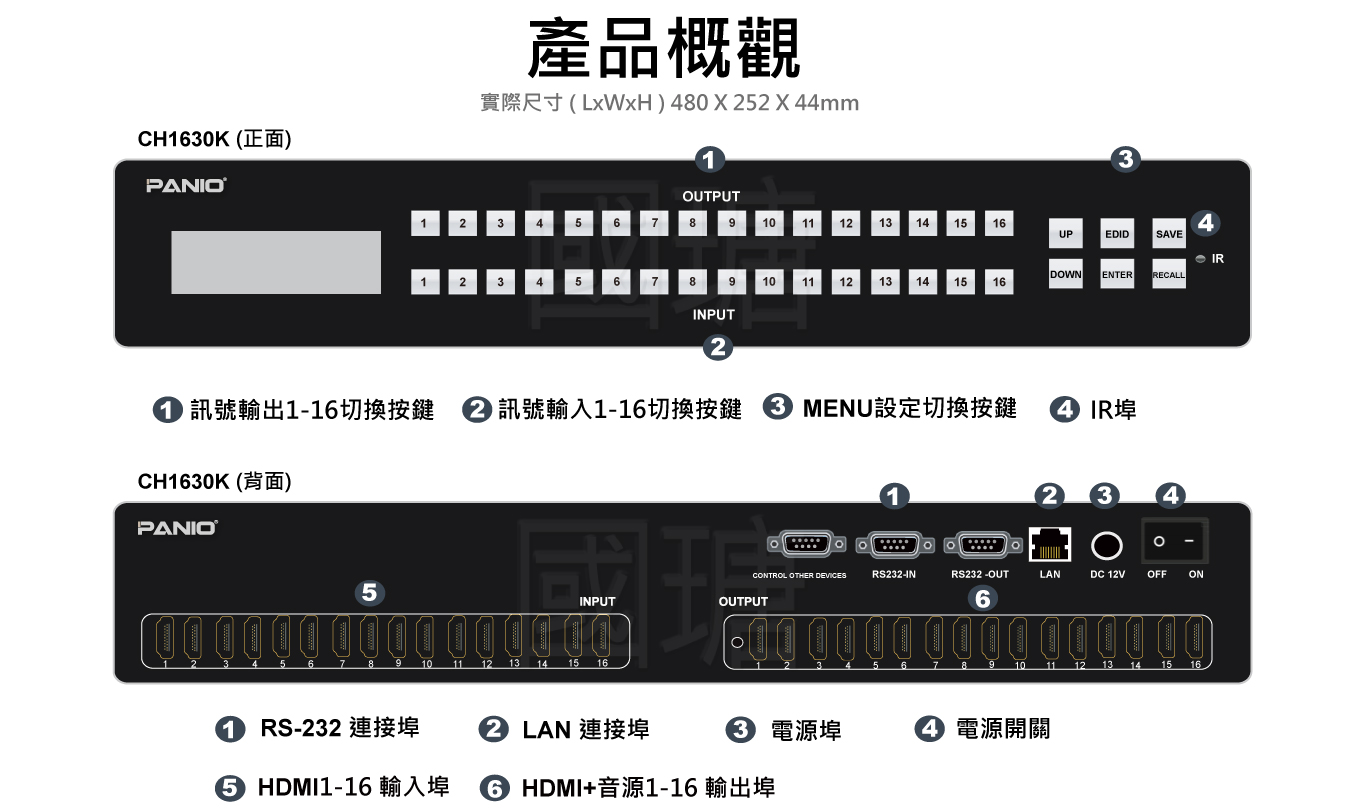

▸ 機架安裝設計
19 吋機架尺寸設計（480 × 252 × 44 mm），方便直接安裝於影音中控機櫃。
完整能力
CH1630K 詳細功能說明
- 產品類型：固定式 16 進 16 出 HDMI 影音訊號矩陣切換器。
- 16 組 HDMI 輸入與 16 組輸出，可將任一輸入來源分配至任一輸出顯示端。
- 最高支援 3840 × 2160 @ 30Hz、1080p @ 60Hz 等解析度；介面標準為 HDMI 1.4b，支援 HDCP。
- 內建 3 組 RS-232 控制介面與 1 組 RJ-45 網路控制介面，方便整合中控與周邊設備。
- 具備 1 組 3.5mm 音源孔，對應第 1 路 HDMI 輸出聲音。
- 各埠提供獨立 EDID 手動調整功能。
- 可儲存 20 組訊號配置；選購遠端按鍵控制器可配置多組自訂快捷鍵。
- 支援多元控制方式：遠端按鍵控制器、面板按鍵、遙控器、RS-232、中英文 Web UI 及 iOS／Android APP。
- Deep Color 色深支援 48／36／30／24-bit；HDMI 音訊格式傳輸支援 LPCM 7.1CH、Dolby TrueHD、Dolby Digital、DTS-HD Master Audio。
- HDMI 輸入與輸出端各可使用最長 5 公尺線材，超過此距離建議搭配延長器使用。
- 靜電保護支援人體放電模式：氣隙放電 ±8kV；接觸放電 ±4kV。
- 採用 AC 110–240V、50／60Hz 電源供應，變壓器輸出 DC 12V／5A，最大功率 34W。
- 符合 19 吋機架規格，尺寸為 480 × 252 × 44 mm，重量 3.5 kg。
應用場景
四種典型場景，對應不同的訊號任務
以下為配置規劃示例，當專案需要集中接入與管理 HDMI 訊源時，CH1630K 可作核心切換。實際架構仍須依佈線條件確認。
企業會議室與跨區簡報
集中接入簡報電腦、視訊設備，讓不同會議區選擇各自訊源，或將簡報送至多個螢幕。
監控中心與營運中控室
接入 NVR 或資訊主機，將畫面切換至指定螢幕。保留常用場景，方便在值班與事件處理間切換。
校園教室與多功能講堂
將講台電腦、實物投影機集中管理，依上課、講座或活動需求切換至投影機與輔助螢幕。
商業展示與展演空間
為不同展示區配置獨立內容，或將主機訊號同步分送至多台顯示器。展演流程可透過場景統一調用。
技術資料
CH1630K 完整技術規格
| 規格項目 | CH1630K |
|---|---|
| 產品類型 | 固定式 16 進 16 出 HDMI 影音訊號矩陣切換器 |
| HDMI 輸入 | 16 × HDMI Type A 母座 |
| HDMI 輸出 | 16 × HDMI Type A 母座 |
| 獨立音訊輸出 | 1 × 3.5mm 音源孔，對應第 1 路 HDMI 輸出聲音 |
| 最高解析度 | 3840 × 2160 @ 30Hz |
| 其他支援解析度 | 480i、576i、480p、576p、720p、1080i；1080p @ 24/30/50/60Hz；1080p 3D @ 60Hz |
| 介面與協定 | HDMI 1.4b；支援 HDCP |
| EDID 管理 | 各埠獨立 EDID 手動調整 |
| Deep Color 色深 | 48／36／30／24-bit |
| HDMI 音訊格式傳輸 | LPCM 7.1CH、Dolby TrueHD、Dolby Digital、DTS-HD Master Audio |
| RS-232 控制介面 | 1 × RS-232 in；1 × RS-232 out (控制下一階矩陣)；1 × RS-232 (控制周邊設備) |
| 網路介面 | 1 × RJ-45，支援 TCP/IP 網路控制 |
| 控制方式 | 遠端按鍵控制器、面板按鍵、遙控器、RS-232、中英文 Web UI、iOS／Android APP |
| 場景儲存 | 20 組 |
| 選購遠端按鍵控制器 | 多組自訂快捷鍵 |
| HDMI 線材長度 | 輸入端與輸出端各最長 5 公尺；超過此距離建議搭配延長器 |
| 電源供應 | AC 110–240V、50／60Hz；變壓器輸出 DC 12V／5A |
| 最大功率 | 34W |
| 尺寸（寬 × 深 × 高） | 480 × 252 × 44 mm |
| 重量 | 3.5 kg |
| 機架規格 | 19 吋機架尺寸 |
FAQ
CH1630K 採購常見問題
CH1630K 支援 4K 60Hz 或 HDMI 2.0 嗎？
CH1630K 最高支援 3840 × 2160 @ 30Hz，介面標準為 HDMI 1.4b，不應當作 4K 60Hz HDMI 2.0 機型採購。如專案要求 4K 60Hz，可另行評估 CH1620K_B，並核對實際需要的色彩格式與周邊設備。
16 個輸出可以各自顯示不同訊源嗎？
可以。CH1630K 提供 16 組 HDMI 輸入與 16 組 HDMI 輸出，可讓各輸出選擇所需來源，也能將同一來源分送多個輸出。這是訊號路由功能，不代表可在單一螢幕同時顯示 16 分割畫面。
可以整合現有中控系統、RS-232 或 TCP/IP 嗎？
產品提供 3 組 RS-232 與 1 組 RJ-45 網路控制介面，支援 Web UI 及 APP。3 組 RS-232 分別用於控制輸入、控制下一階矩陣及控制周邊設備。第三方整合須核對原廠指令集、通訊參數與接線，不代表任意中控品牌均可免設定使用。
每一路都能獨立分離音訊嗎？
不是。CH1630K 只有 1 組 3.5mm 音源孔，對應第 1 路 HDMI 輸出聲音。
HDMI 線可以接多長？RJ-45 可以直接延長影像嗎？
原廠規格列明 HDMI 輸入與輸出端各可使用最長 5 公尺線材，超過此距離建議搭配適用的 HDMI 延長器。RJ-45 在本機規格中為網路控制介面，不應直接視為 HDBaseT 或影音網路延長輸出。實際距離與相容性仍須依線材及設備測試確認。
保固多久？變壓器及線材也包含在內嗎？
售後條款載明產品保固一年，並排除電源線、連接線材、變壓器等週邊耗材，以及人為疏失或不可抗力造成的損壞。CH1630K 實際保固範圍、起算方式與送修流程，請於訂購前確認並以正式訂單及適用售後條款為準。
可以客製化、OEM／ODM 或搭配專案控制需求嗎？
PANIO 提供 OEM／ODM 合作洽詢，但 CH1630K 可客製的項目、開發費、最低數量與時程，須另行評估。請提供控制流程、設備清單及驗收需求。
如何取得含稅報價、庫存與交期？
請透過 LINE 官方帳號 @panio，提供型號 CH1630K、數量、訊源與顯示設備、線材距離及預計交期。單價、稅額、運費、庫存及交付日期以正式報價或訂單確認為準。
⚠ 佈線與導入提醒
- 使用合格的 4K HDMI 線材與原廠認證變壓器。
- 不建議串接未經原廠確認的切換器、分配器及轉換器。
- 如需搭配延長器或其他中控設備，先提供完整設備清單。
- 正式導入前，以實際訊源、解析度及線材距離確認相容性。
✓ 包裝內容物
- CH1630K 主機 × 1
- 遙控器 × 1（未附電池）
- 12V／5A 原廠變壓器 × 1
- 操作說明書 × 1
