16×16 任意矩陣路由
16 路 HDMI 輸入與 16 路 HDMI 輸出，可依場景自由切換、分配與交叉路由。
16×16 HDMI 2.0 MATRIX
16×16 4K60 HDMI 2.0 矩陣切換器
大型影音矩陣路由 × 多介面遠端管理 × 音訊嵌入／分離
4K60 YUV 4:4:4・18Gbps・APP・Web UI・RS-232・TCP/IP・獨立 EDID・4K→1080P 降頻・40 組場景
PANIO CH1620K_B
產品重點摘要
CH1620K_B 是什麼？16 路 4K 訊源與 16 台顯示設備集中管理
CH1620K_B 是 PANIO 面向中大型專案的 16 進 16 出 HDMI 2.0 4K60Hz 矩陣切換器。採用四核四鏈路核心晶片，具 32Gbps 核心資料處理能力，搭配 18Gbps HDMI 傳輸、獨立 EDID、每輸出 4K→1080P 降頻、音訊嵌入／分離與最高 40 組場景記憶；並提供 APP、繁體中文 Web UI、TCP/IP、RS-232、遙控器及面板按鍵等控制方式，適合會議中心、控制室、機房、教育與多顯示器整合。
- 矩陣架構
- 16×16 真矩陣
- 輸入／輸出
- 16×16 HDMI 2.0
- 最高畫質
- 4K60 YUV 4:4:4
- 影音頻寬
- 18Gbps
- 音訊介面
- 16 入／16 出 3.5mm
- 場景記憶
- 最高 40 組
- 影像相容
- 每輸出 4K→1080P 降頻
- 控制介面
- APP／Web／RS-232／TCP/IP
核心特色
CH1620K_B 六大關鍵能力
4K60 YUV 4:4:4 高畫質
最高支援 3840×2160@60Hz、YUV 4:4:4、18Gbps，並支援 HDMI 2.0 與 HDCP 2.2。
繁中 Web UI 多介面管理
提供直覺式繁體中文 Web UI，並支援 APP、TCP/IP、RS-232、遙控器及面板操作，方便遠端管理與中控整合。
四核四鏈路 32Gbps 核心
採用四核四鏈路核心晶片，具 32Gbps 高速資料處理能力，提升多路影音訊號處理的穩定度與即時性。
16 路音訊嵌入／分離
提供 16×3.5mm 音源輸入與 16×3.5mm 音源輸出，方便獨立聲音處理與外部音響整合。
EDID、降頻與記憶保護
支援獨立 EDID、每輸出 4K→1080P 降頻與最高 40 組場景；斷電時自動保存場景，重新開機可恢復記憶設定。
三大整合能力
MODE 01
MODE 02
MODE 03
矩陣路由＋遠端控制＋影音相容管理
CH1620K_B 以 16×16 大型 HDMI 矩陣為核心，將訊號路由、遠端控制、音訊處理、EDID 與輸出降頻集中於同一平台，降低大型影音系統的管理複雜度。
16×16 HDMI 矩陣路由

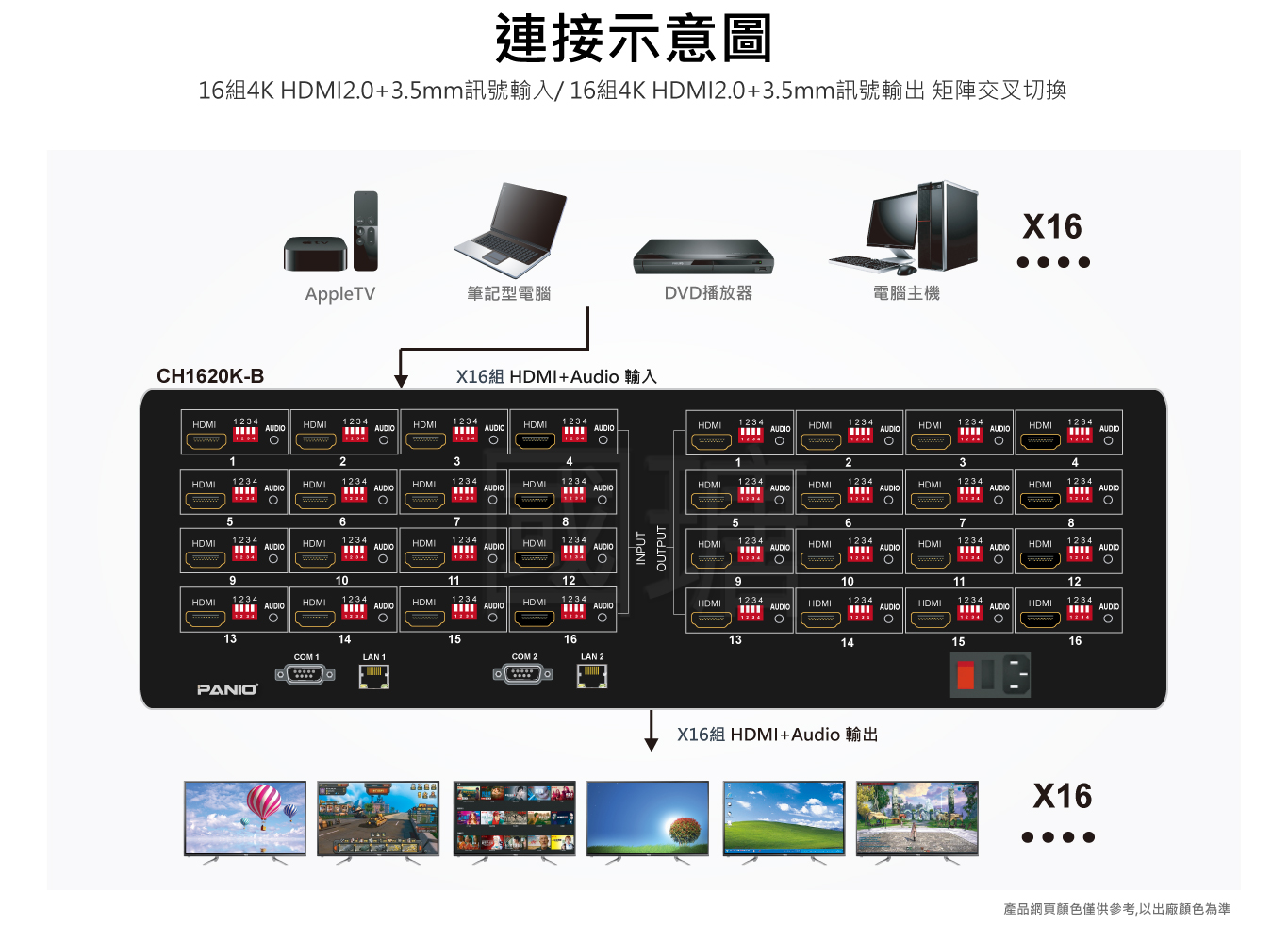

16 路 HDMI 訊源可依需求分配至 16 路 HDMI 顯示端，適合大型會議、監控與多區域顯示系統。
- 16 路 HDMI 輸入／16 路 HDMI 輸出
- 任一輸入可分配至任一輸出
- 最高支援 4K60 YUV 4:4:4
多介面遠端管理
提供 APP、直覺式繁體中文 Web UI、TCP/IP、RS-232、遠端按鍵控制器、遙控器與面板按鍵等多種操作方式。
- 支援 iOS／Android APP
- 支援繁體中文 Web UI 與 TCP/IP
- 支援 RS-232 與實體控制
影音相容與場景管理
透過獨立 EDID、每輸出 4K 至 1080P 降頻、音訊嵌入／分離與場景記憶，提升多設備混搭彈性；斷電時自動保存目前場景，重新開機可恢復記憶設定。
- 每個輸出可獨立 4K→1080P 降頻
- 16 路 3.5mm 音訊輸入／輸出
- 最高 40 組場景，支援斷電保存與開機恢復
整合提醒：實際相容性會受到訊源設備、顯示器、EDID、HDCP 與 HDMI 線材品質影響；若需串接第三方設備，建議於採購前確認完整訊號流程。
工程整合優勢
為什麼 CH1620K_B 適合中大型影音專案？
▸ 3D 影像處理
內建 3D 影像倍頻修復、鄰近像素複讀與 3D 去隔行處理，改善不同影像來源在顯示端的畫面品質。
▸ 斷電記憶保護
斷電時可自動保存目前場景，重新開機後自動恢復記憶設定，降低意外斷電後重新配置的操作負擔。
▸ 內建負載保護
具備負載保護機制，可於異常負載狀況下提供系統防護，有助於降低設備受損風險。
▸ EDID 與獨立降頻
支援獨立 EDID 管理及每輸出 4K→1080P 降頻，協助不同解析度與不同顯示設備整合使用。
▸ 音訊嵌入與分離
提供 16 路 3.5mm 音源輸入與 16 路 3.5mm 音源輸出，方便串接擴大機、喇叭或外部音訊系統。
▸ 多介面中控整合
繁體中文 Web UI、APP、TCP/IP 與 RS-232 等控制介面，可配合會議室、機房與第三方中控系統整合。
完整能力
CH1620K_B 詳細功能說明
- 16 路 HDMI 輸入與 16 路 HDMI 輸出，可將任一輸入來源彈性分配至任一輸出顯示端。
- 採用四核四鏈路核心晶片，具 32Gbps 核心資料處理能力；此數值為核心處理能力，HDMI 2.0 單路傳輸頻寬為 18Gbps。
- 最高支援 3840×2160@60Hz、YUV 4:4:4，並支援 HDMI 2.0、HDCP 2.2 與獨立 EDID 手動管理。
- 內建 3D 影像倍頻修復、鄰近像素複讀處理與 3D 去隔行技術，有助於改善畫面細節與動態影像表現。
- 每個輸出端可獨立進行 4K 至 1080P 降頻，協助不同解析度顯示設備混合使用。
- 提供 16×3.5mm 音源輸入與 16×3.5mm 音源輸出，支援外部音訊嵌入與 HDMI 音訊分離。
- 最高支援 40 組場景儲存與快速調用；斷電時自動保存目前場景，重新開機可自動恢復記憶設定。
- 內建負載保護機制，可在異常負載狀況下提供系統防護，有助於降低設備受損風險。
- 提供直覺式繁體中文 Web UI，並支援 iOS／Android APP、TCP/IP、RS-232、遠端按鍵控制器、紅外線遙控器與面板按鍵，可配合中控系統整合。
- HDMI 音訊支援 LPCM 2.0／2.1／5.1／6.1／7.1、Dolby Digital、Dolby TrueHD、Dolby Digital Plus、DTS-ES 與 DTS HD Master；色深支援 48／36／30／24-bit。
- 建議單段 HDMI 2.0 線材最長約 5 公尺，輸入加輸出總長不超過 10 公尺；超距離建議改用合適的影音延長器或光纖 HDMI 線材。
- AC 110V–240V、50/60Hz 電源輸入，最大功耗 34W。
- 19 吋標準機架 3U，尺寸 482×405×138mm，重量 13kg。
應用場景
哪些場合適合 CH1620K_B？
當專案需要大量 HDMI 訊源與顯示器集中路由、遠端管理、音訊分離或 4K／1080P 混合顯示時，CH1620K_B 可作為大型影音系統的核心矩陣。
企業會議中心
集中管理會議主機、筆電與視訊設備，依不同會議空間快速分配顯示輸出。
指揮與監控中心
多來源畫面可依事件需求分配至不同監看螢幕，並透過 Web、APP 或中控集中操作。
機房與 NOC
透過 TCP/IP、RS-232、Web UI 與場景記憶管理多訊源、多螢幕路由。
學校與大型禮堂
將講師電腦、播放設備等 HDMI 訊源分配至投影機與不同區域顯示器。
展示中心與商用空間
利用場景記憶快速切換不同顯示配置，並整合外部音訊系統。
多顯示器整合
每輸出獨立降頻與 EDID 管理，有助於 4K 與 1080P 顯示設備混合部署。
技術資料
CH1620K_B 完整技術規格
以下為 CH1620K_B 16×16 HDMI 2.0 4K60Hz 矩陣切換器主要規格。實際相容性仍會受到訊源、顯示器、EDID、HDCP 及線材品質影響。
| 規格項目 | CH1620K_B |
|---|---|
| 產品類型 | 16×16 HDMI 2.0 4K60Hz 數位影音矩陣切換器 |
| 輸入介面 | 16×HDMI、16×3.5mm 音源輸入 |
| 輸出介面 | 16×HDMI、16×3.5mm 音源輸出 |
| 最高解析度 | 3840×2160@60Hz，YUV 4:4:4；向下相容 1080P 等格式 |
| 核心處理架構 | 四核四鏈路核心晶片，32Gbps 核心資料處理能力 |
| HDMI 傳輸頻寬 | 18Gbps |
| 協定標準 | HDMI 2.0、HDCP 2.2、EDID 管理 |
| 色深 | 48／36／30／24-bit |
| HDMI 音訊格式 | LPCM 2.0／2.1／5.1／6.1／7.1、Dolby Digital、Dolby TrueHD、Dolby Digital Plus (DD+)、DTS-ES、DTS HD Master |
| 控制方式 | 繁體中文 Web UI、遠端按鍵控制器、iOS／Android APP、遙控器、TCP/IP、RS-232、面板按鍵 |
| 場景記憶 | 最高 40 組場景儲存與快速調用；支援斷電自動保存與開機自動恢復 |
| EDID | 支援獨立 EDID 手動管理 |
| 降頻功能 | 每個輸出可獨立支援 4K 至 1080P 降頻 |
| 影像處理 | 3D 影像倍頻修復、鄰近像素複讀處理、3D 去隔行技術 |
| 系統保護 | 斷電場景自動儲存、開機自動恢復記憶、內建負載保護機制 |
| HDMI 線材建議 | 單段最長約 5 公尺；輸入＋輸出總長建議 ≤10 公尺，超距離建議使用延長器或光纖 HDMI |
| 電源供應 | AC 110V–240V，50/60Hz |
| 最大功耗 | 34W |
| 尺寸 | 482×405×138mm（長×寬×高，19 吋標準機架／3U） |
| 重量 | 13kg |
FAQ
CH1620K_B 採購與整合常見問題
CH1620K_B 是否能做到真正 16 進 16 出任意矩陣切換？
可以。CH1620K_B 提供 16 路 HDMI 輸入與 16 路 HDMI 輸出，可依需求將任一輸入來源分配至任一輸出顯示端，適合多訊源、多顯示器的集中式影音管理。
是否支援 4K 60Hz 與 YUV 4:4:4？
支援。最高可達 3840×2160@60Hz、YUV 4:4:4 與 18Gbps HDMI 傳輸頻寬，並向下相容常見 1080P 顯示格式。
4K 與 1080P 顯示器可以同時使用嗎？
可以。每個輸出端可獨立進行 4K 至 1080P 降頻，可協助 4K 與 1080P 顯示設備在同一系統內混合使用；實際相容性仍取決於來源設備、EDID 與線材品質。
CH1620K_B 支援哪些控制方式與協定？
支援面板按鍵、紅外線遙控器、遠端按鍵控制器、iOS／Android APP、Web UI、TCP/IP 與 RS-232 控制；設備並相容 HDMI 2.0、HDCP 2.2 與 EDID 管理。
是否支援音訊嵌入與音訊分離輸出？
支援。CH1620K_B 提供 16 路 3.5mm 音源輸入與 16 路 3.5mm 音源輸出，可進行外部音訊嵌入與 HDMI 音訊分離，方便串接擴大機、喇叭或其他音訊系統。
HDMI 線材長度建議是多少？
建議單段 HDMI 2.0 線材最長約 5 公尺，輸入加輸出總長度以不超過 10 公尺為原則。超過此距離時，建議改用合適的 HDMI 延長器或光纖 HDMI 線材。
MOQ、保固與專案客製化如何確認？
MOQ、保固條件、交期與專案客製需求會依數量、應用環境與整合內容而異，建議提供訊源數量、顯示器規格、控制方式與線材距離，由 PANIO 依正式報價或合約確認。
可以與中控系統或其他影音設備整合嗎？
可以。CH1620K_B 提供 RS-232 與 TCP/IP 控制介面，適合與中控、會議室控制或機房管理系統整合；若需串接第三方設備，建議先確認控制命令、EDID、HDCP 與整體訊號流程。
⚠ 使用與部署注意事項
- 請使用品質良好的 HDMI 2.0 線材，以維持 4K60 訊號穩定。
- 建議單段 HDMI 2.0 線材最長約 5 公尺，輸入加輸出總長度以不超過 10 公尺為原則。
- 超過建議距離時，建議改用合適的 HDMI 延長器或光纖 HDMI 線材。
- 4K 與 1080P 顯示器混用時，可利用每個輸出端的獨立降頻功能進行整合。
- 如需串接第三方設備，建議先確認控制命令、EDID、HDCP 與完整訊號流程。
✓ 專案規劃重點
- 確認 HDMI 訊源數量與顯示器數量是否符合 16×16 架構。
- 確認顯示器解析度，以及是否需要 4K 至 1080P 獨立降頻。
- 確認是否需要 16 路音訊嵌入／分離與外部音響系統整合。
- 確認控制方式：APP、Web UI、TCP/IP、RS-232、遙控器或面板按鍵。
- 確認是否需建立 40 組以內的場景記憶，供固定路由快速調用。
