8 路近端＋8 路遠端同步輸出
8 路 HDMI 近端輸出與對應 8 路 HDBaseT 遠端輸出同步顯示相同內容，一機完成矩陣路由與長距分送。
4K 60Hz・HDBaseT・8進16出矩陣延長一體機
4K 60Hz 8進16出 矩陣切換＋延長一體機
8 路 HDMI 近端輸出 × 8 路 HDBaseT 遠端輸出同步播放 × 雙向 POC 單邊供電
4K@60Hz YUV 4:4:4・18Gbps・4K 最遠 120m／1080P 最遠 150m・4K 降頻 1080P・21+2+8 組 EDID・Web GUI／RS-232
PANIO HD8820K
產品重點摘要
HD8820K 是什麼？8 路近端與 8 路長距離遠端同步播放的影音控制中樞
HD8820K 是 PANIO 專為大型中控指揮中心、展演場館與多螢幕系統整合打造的 4K@60Hz 8進16出 HDMI 2.0 矩陣切換＋延長一體機。它將 8 進 8 出矩陣切換器與 HDBaseT 長距離傳輸技術無縫整合於單一 2U 機架主機，具備 8 路近端 HDMI 輸出與對應 8 路 HDBaseT 遠端延長輸出同步播放能力。搭載 POC 單邊供電技術、每埠獨立 4K 自動降頻 1080P、21+2+8 組進階 EDID 管理以及 8 組 COAX／類比獨立音訊分離，一機解決多台設備串接繁瑣、訊號衰減與相容性問題。
- 輸出架構
- 8近端HDMI + 8遠端HDBT
- 最高畫質
- 4K60 YUV 4:4:4
- 傳輸距離
- 4K 120m / 1080P 150m
- 影音頻寬
- 18Gbps 全頻寬
- 降頻相容
- 每輸出 4K→1080P 降頻
- 供電特色
- POC 網線單邊供電
- 獨立音訊
- 8×COAX + 8×L/R 鳳凰
- 控制介面
- Web GUI / RS-232 / IR
核心特色
HD8820K 六大關鍵能力
4K60 YUV 4:4:4 真 18G 輸出
支援 3840×2160@60Hz 原生解析度，相容 HDR10+、Dolby Vision、HLG，重現原生無壓縮色彩細節。
HDBaseT 120m 極限長距傳輸
以 Cat6 網路線傳輸無壓縮高解析影音：1080P 最遠 150 公尺、4K@60Hz 最遠 120 公尺，穩定抗干擾。
每埠獨立 4K 自動降頻 1080P
各輸出端皆支援獨立 4K 至 1080P 降頻處理，解決 4K 與 1080P 顯示器混用時傳統螢幕點不亮的困擾。
POC 單邊供電與 CEC 控制
遠端 HD8820K-R 接收器直接由主機透過網路線遠端供電，免拉插座；全面支援 HDMI CEC 設備連動。
全中文 Web GUI 與網路中控
內建直覺網頁控制後台，並支援前面板實體按鍵、紅外線遙控、RS-232 與 LAN TCP/IP 集中化管理。
三大整合能力
MODE 01
MODE 02
MODE 03
矩陣路由＋HDBaseT 延伸＋全域多維中控
HD8820K 將大型 8×8 矩陣切換、16 路雙向顯示、音訊解嵌與長距離延長整合於一身，大幅精簡工程機櫃與施工維護門檻。

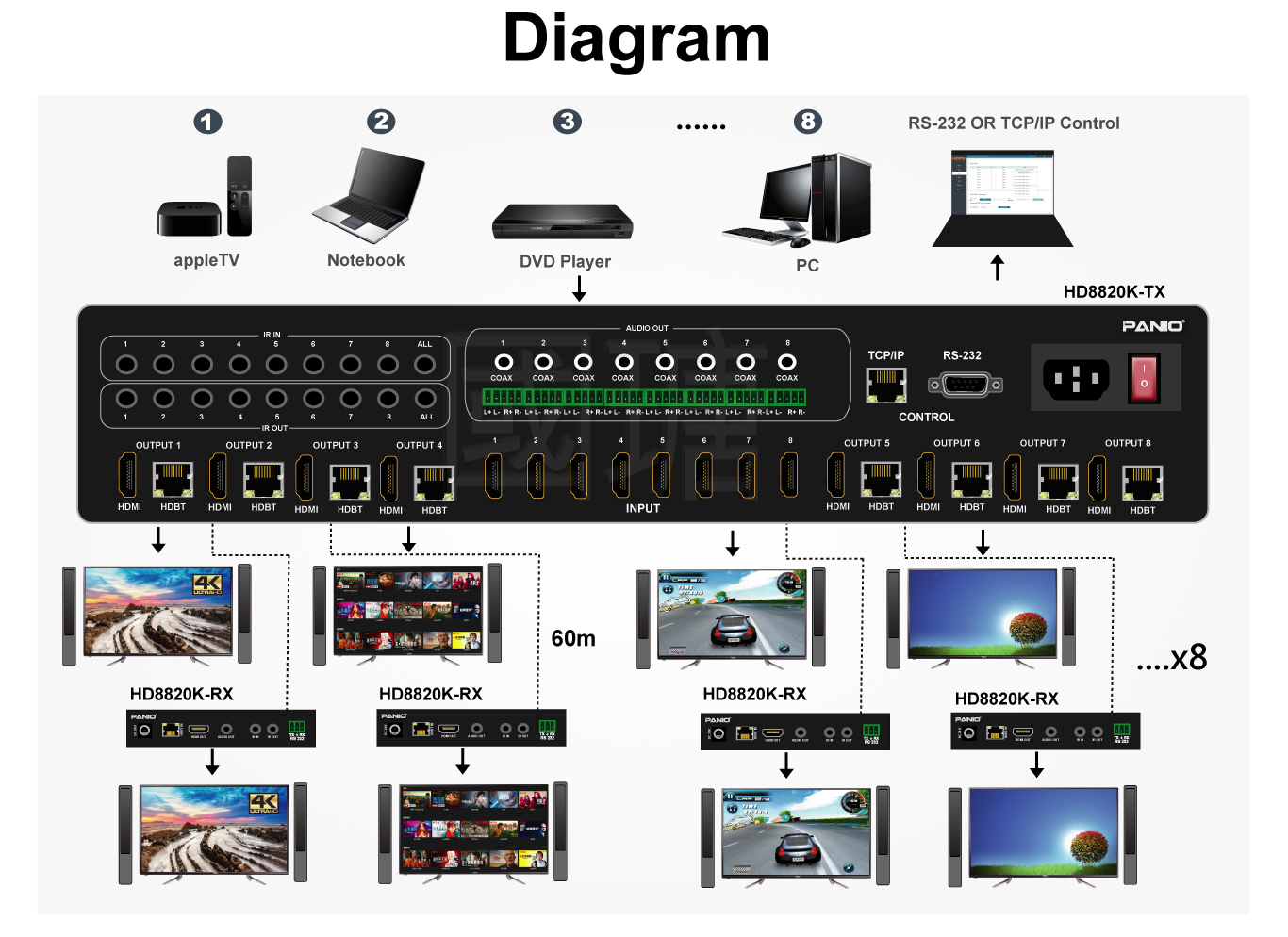

8×16 近端與遠端同步矩陣
8 路 HDMI 訊源可任意指派至 8 組通道，每組通道同步驅動近端 HDMI 與遠端 HDBaseT 顯示設備。
- 8 路 HDMI 輸入／8 路近端輸出／8 路遠端延長
- 支援一對一、一對多與交叉自由調度
- 支援 4K@60Hz YUV 4:4:4 與 18Gbps 全頻寬
長距傳輸、POC 供電與降頻相容
施工更俐落，接收端無需額外配置電源插座，新舊世代顯示設備無障礙共存。
- Cat6 網路線傳輸：4K 達 120m、1080P 達 150m
- 主機雙向 POC 單邊供電驅動 8 台接收器
- 每輸出端獨立 4K 自動降頻至 1080P
雙音訊分離與多協定集中管控
提取高品質聲音送至擴大機，並利用 Web GUI、雙向 IR 與 RS-232 指令全面掌控週邊。
- 8 組 Coaxial 同軸 + 8 組 L/R 鳳凰端子獨立分離
- 內建全中文 Web GUI 網頁即時通道切換
- 支援雙向 IR 延伸與 RS-232 序列環控
工程提醒：HDBT RJ-45 埠需使用標準 Cat6（8芯全通）網路線直連 HD8820K-R 接收器，嚴禁串接一般網路交換器；HDMI 輸入與近端輸出線長建議在 5 米以內。
工程整合優勢
為什麼 HD8820K 是大型影音專案的首選？
▸ 矩陣與延長一體化架構
省去 8 組外接發射端延長器與 8 顆電源變壓器，機櫃整潔度大增，大幅減少設備故障節點。
▸ 近端與遠端一進雙出
8 個輸出通道皆具備 HDMI 與 HDBaseT 同步輸出，中控監看室與遠端大廳畫面完全同步。
▸ POC 網路線單邊供電
施工時遠端天花板或電視後方免拉電源線，由主機透過網路線直接供電給接收端。
▸ 21+2+8 組 EDID 智慧管理
內建 21 組預設、2 組自訂與 8 組即時複製，徹底杜絕各品牌螢幕閃爍與不相容問題。
▸ 8組同軸與類比獨立音訊
音訊可直接由機身提取送至各分區擴大機與廣播系統，完美實現影音同步自由分流。
▸ 標準 19 吋 2U 工業級機箱
金屬散熱結構適應 24/7 全天候嚴苛運作環境，附原廠機架配件便於標準機櫃安裝。
完整能力
HD8820K 詳細功能說明
- 8 進 16 出高規格矩陣延長一體架構，8 路近端 HDMI 與 8 路遠端 HDBaseT 同步顯示相同內容。
- 支援 4K@60Hz 原生高畫質、YUV 4:4:4 取樣與 18Gbps 頻寬，相容 HDR10+、HLG 與 Dolby Vision。
- HDBaseT 長距無壓縮傳輸：1080P@60Hz 最遠達 150 公尺，4K@60Hz 最遠達 120 公尺（Cat6 規格）。
- 各輸出埠獨立支援 4K 自動降頻至 1080P，確保新舊顯示器混用時 1080P 螢幕正常顯示不黑屏。
- 具備 21 組內建預設、2 組使用者自訂與 8 組即時複製 EDID，提供極佳的設備相容彈性。
- 支援雙向 POC 單邊供電技術，HD8820K-R 遠端接收器完全由主機供電，無須外接變壓器。
- 提供 8 組同軸 (Coaxial) 與 8 組 L/R 鳳凰端子獨立音源分離輸出，輕鬆外接專業調音台與擴大機。
- 多元控制模式：前面板按鍵、紅外線遙控器、RS-232 序列介面、TCP/IP 網路遠端控制（直覺全中文 Web GUI）。
- 相容 HDMI 2.0b、HDCP 2.2 / 1.x 與 DVI 1.0 標準，支援 ESD ±8kV / ±4kV 靜電防護。
應用場景
哪些場合適合 HD8820K？
當專案面臨龐大的 8 路訊源集中切換，且各顯示端分散於不同樓層或長距離展區時，HD8820K 能提供最高穩定度與性價比。
跨樓層企業多功能會議中心
集中管理多間會議室簡報主機，主機室近端螢幕與各會議室遠端螢幕同步顯示。
展演多媒體活動場館
舞台、控台與觀眾區多台大型螢幕長距離同步投放，消除線材限制與訊號衰減。
大型百貨商場數位看板
多樓層廣告輪播畫面集中切換，利用 POC 單邊供電簡化各走道電視後方施工配線。
交通指揮與安防控制中心
利用 Web GUI 或 RS-232 指令排程切換多路監看主機，畫面即時傳送至不同席位。
高等院校智慧校園演講廳
將講師教材無延遲傳送至主講台投影機與遠端多台輔助螢幕，新舊設備穩定相容。
廣播電視演播與中控機房
4K60 18G 原生畫質與專業雙音訊分離輸出，滿足嚴苛專業錄播與音響整合標準。
技術資料
HD8820K 完整技術規格
以下為 HD8820K 8進16出 HDMI 2.0 矩陣切換＋延長一體機主要硬體參數。
| 規格項目 | HD8820K 規格 |
|---|---|
| 產品類型 | 4K@60Hz 8 進 16 出 HDMI 矩陣切換＋延長一體機 |
| 輸入埠 | 8 × HDMI (Type A Female)、8 × IR、1 × RS-232、1 × TCP/IP (RJ-45) |
| 輸出埠 | 8 × HDMI（近端）、8 × HDBaseT RJ-45（遠端）、8 × COAX、8 × L/R 鳳凰端子、8 × IR |
| 接收器介面 (HD8820K-R) | 1 × HDMI 輸出、1 × HDBaseT RJ-45 輸入、1 × 3.5mm 音訊、1 × IR IN/OUT、1 × RS-232 |
| 支援解析度 | 最高支援 4K@60Hz (3840×2160)、YUV 4:4:4，向下相容 1080P / 720P |
| 降頻支援 | 每個輸出端獨立支援 4K 自動降頻至 1080P |
| 傳輸距離 | 1080P@60Hz 最遠 150 公尺；4K@60Hz 最遠 120 公尺 (Cat6 網路線) |
| 傳輸頻寬 | 18Gbps 全頻寬傳輸 |
| 協定標準 | HDMI 2.0b、HDCP 2.2 / 1.x、DVI 1.0、CEC、EDID |
| 色彩空間與色深 | RGB / YCbCr 4:4:4 / 4:2:2；8-bit / 10-bit / 12-bit 高色深 |
| HDR 格式 | HDR10、HDR10+、Dolby Vision、HLG |
| 音訊輸出介面 | 8 × Coaxial 同軸 (PCM 2.0, Dolby, DTS)、8 × L/R 鳳凰端子 (PCM 2.0) |
| 設備控制方式 | 前面板按鍵、紅外線遙控器、RS-232、TCP/IP 網路遠端控制 (全中文 Web GUI) |
| 供電方式 | 主機 AC 100–240V 50/60Hz；遠端接收器由主機 POC 網路線單邊供電 |
| 尺寸（長 × 寬 × 高） | 主機 440 × 374 × 88.6 mm (2U 機架式)；接收器 140 × 65 × 18 mm |
| 產品淨重 | 主機約 6.45 公斤；接收器約 155 公克 |
FAQ
HD8820K 採購與整合常見問題
HD8820K 可以同時輸出近端與遠端嗎？
可以。8 路 HDMI 近端輸出與對應的 8 路 HDBaseT 遠端輸出會同步顯示相同內容，完美實現一進雙出的長距離延伸。
HD8820K 與一般外接延長器的矩陣切換器有何不同？
HD8820K 整合 8 進 8 出矩陣切換與 HDBaseT 延長功能，可減少 8 台發射端延長器、變壓器與線材串接，大幅降低訊號衰減與故障率。
傳輸距離最遠可達多遠？對網路線有何要求？
1080P@60Hz 最遠可達 150 公尺，4K@60Hz 最遠 120 公尺；請務必使用 Cat6 標準網路線（8 芯全通，純銅芯線）。
4K 顯示器與 1080P 顯示器可以同時混搭使用嗎？
可以。每路輸出皆獨立支援 4K 降轉 1080P 功能，確保 4K 訊源輸入時，傳統 1080P 螢幕依然能穩定正常顯示，不再黑畫面。
遠端接收器需要另外插電嗎？
不需要。HD8820K 支援 POC 單邊供電技術，HD8820K-R 接收端直接經由網路線自矩陣主機獲取電力，極大化簡化現場佈線施工。
HDBT RJ-45 埠可以接一般網路交換器 (Switch) 嗎？
不可以。HDBT RJ-45 為專用點對點傳輸介面，必須直接連接隨附的 HD8820K-R 接收器，嚴禁串接任何網路交換器。
⚠ 安裝使用貼心叮嚀
- 請使用通過 HDMI 2.0 認證之線材，近端輸入與輸出長度建議控制在 5 米以內。
- 遠端傳輸請使用標準 Cat6 網路線（8 芯全通）；嚴禁將 HDBT 埠連接至一般區域網路 Switch。
- 為維持設備長時間穩定運作，請全程使用隨附之原廠電源線並做好機櫃接地。
- 基於運送安全考量，隨附遙控器出廠時均無附贈電池，請另行自備安裝。
- 請安裝於散熱通風良好之 19 吋標準機架機櫃中，以確保 24/7 全天候運作壽命。
✓ 產品標準包裝內容物
- 1 × HD8820K 矩陣主機
- 8 × HD8820K-R HDBaseT 遠端接收器
- 1 × AC 原廠電源線
- 1 × 紅外線遙控器（出廠無電池）
- 1 × 19 吋標準機架安裝配件組
- 1 × 產品操作說明書
