4×4 任意矩陣路由
4 組 HDMI 輸入與 4 組輸出，支援多訊源與多顯示設備自由分派切換，交叉路由極度穩定不跳訊。
4×4 HDMI 2.0 MATRIX
4×4 4K60 HDMI 2.0 矩陣切換器
ARC 音訊回傳 × 4路同軸與類比分離 × 全中文 Web GUI × 網路中控
4K60 YUV 4:4:4・18Gbps・ARC/CEC・4路獨立音訊・全中文Web GUI・RS-232・TCP/IP・4K降頻1080P
PANIO CH4400K
產品重點摘要
CH4400K 是什麼？4 路 4K 訊源與 4 台顯示設備全規格影音控制中樞
CH4400K 是 PANIO 面向高階會議空間、專業工程整合與頂級居家劇院打造的 4 進 4 出 HDMI 2.0 4K60Hz 矩陣切換器。支援 4K@60Hz (YUV 4:4:4) 與 18Gbps 原生無壓縮超高頻寬，相容 HDR10+ 與 Dolby Vision；全面內建 ARC 音訊回傳、全域 CEC 連動與 EDID 智慧管理，每個輸出端皆支援獨立 4K 自動降頻至 1080P。機身同步提供 4 組同軸 (Coaxial) 與 4 組 3.5mm 立體聲獨立雙音訊分離輸出，並支援面板、遙控器、RS-232、TCP/IP 與全中文 Web GUI 集中管控，徹底告別訊號延遲、黑屏與設備不相容痛點。
- 矩陣架構
- 4×4 真矩陣
- 輸入／輸出
- 4×4 HDMI 2.0
- 最高畫質
- 4K60 YUV 4:4:4
- 影音頻寬
- 18Gbps 全頻寬
- 音訊分離
- 4×同軸 + 4×3.5mm
- 特色功能
- ARC / CEC / EDID
- 影像相容
- 每輸出 4K→1080P 降頻
- 控制介面
- 中文 Web / RS-232 / IP
核心特色
CH4400K 六大關鍵能力
4K60 YUV 4:4:4 真 18G 輸出
支援 3840×2160@60Hz 原生解析度，相容 HDR10+、Dolby Vision、HLG，重現細膩原生色彩與極致高動態。
頂級 ARC 音訊回傳與 CEC 控制
電視音效可直接回傳至音響擴大機，免額外佈線；全域 CEC 控制讓單一遙控器連動操控多台週邊。
4路同軸與 3.5mm 雙音訊分離
每埠皆配置獨立 RCA 同軸與 3.5mm 類比輸出，可獨立提取 HDMI 高品質音源，輕鬆串接擴大機與混音器。
每埠獨立 4K 自動降頻 1080P
輸出端支援 4K 轉 1080P 降頻處理，徹底解決 4K 與 1080P 螢幕混用時傳統顯示器無法點亮的相容問題。
全中文 Web GUI 與遠端 IP 中控
內建直覺全中文網頁控制介面 (Web GUI)，並支援實體按鍵、紅外線遙控、RS-232 與 LAN TCP/IP 集中管控。
三大整合能力
MODE 01
MODE 02
MODE 03
矩陣路由＋音訊分離回傳＋全方位遠端中控

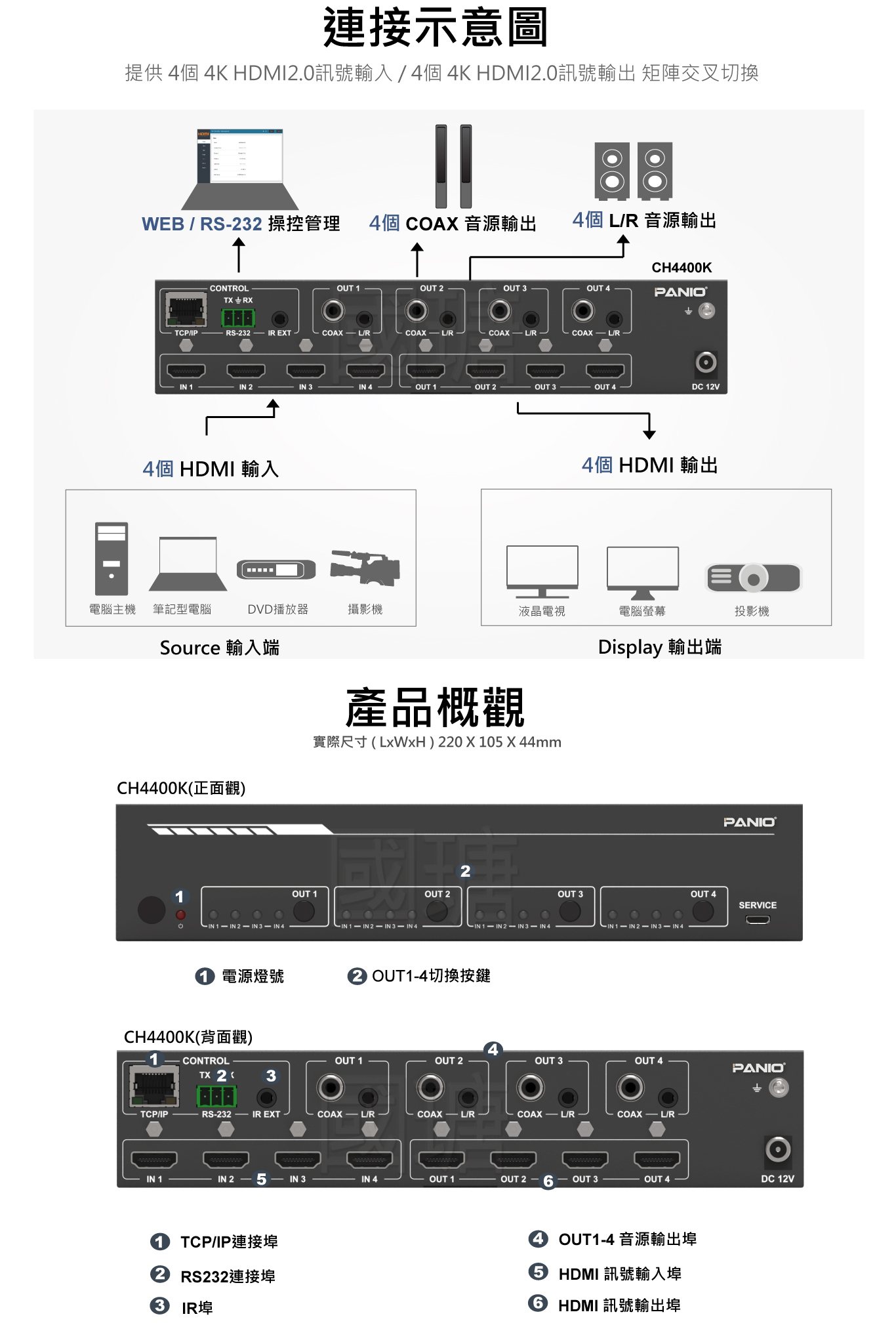

CH4400K 將 4×4 超高頻寬切換、混合解析度降頻輸出、ARC 回傳與雙重音訊分離整合於一身，大幅精簡商用與劇院工程佈線架構。
4×4 HDMI 2.0 矩陣路由
4 路高畫質 HDMI 訊源可同步指派至 4 路不同顯示設備，具備 18Gbps 頻寬與零延遲硬體切換。
- 4 路 HDMI 輸入／4 路 HDMI 輸出
- 支援一對一、一對多與任意交叉指派
- 支援最高 3840×2160@60Hz (YUV 4:4:4)
4K 降頻、ARC 與 CEC 整合
跨世代顯示設備無障礙共存，支援電視聲音回傳與周邊設備連動控制。
- 每輸出端獨立支援 4K 自動降頻至 1080P
- 支援 ARC 音訊回傳通道至音響系統
- 支援 CEC 整合操控與 EDID 智慧管理
雙音訊分離與網路遠端中控
提取 HDMI 高解析音效輸出至外部音響，並透過網路與序列指令掌握全區設備狀態。
- 配備 4×Coaxial 同軸 + 4×3.5mm 雙輸出
- 支援全中文 Web GUI 網頁遠端切換
- 支援 RS-232 序列介面串接環境中控
工程提醒：請使用通過 HDMI 2.0 認證之線材；傳輸線長建議在 5 米（28AWG）以內，長距離工程佈線請搭配 PANIO 原廠 HDMI 訊號延長器以確保訊號穩定度。
工程整合優勢
為什麼 CH4400K 是高階 4×4 影音專案的首選？
▸ 真 4K60 18G 旗艦規格
完整支援 18Gbps 高頻寬、HDR10+ 與 Dolby Vision，重現原生無壓縮色彩與細膩畫面動態。
▸ 各埠獨立 4K 自動降頻
各輸出端皆具備降頻晶片，新舊螢幕共存時不黑屏，各設備皆能以原生最佳畫質正常播放。
▸ 4路同軸與 3.5mm 雙分離
不論是多聲道環繞同軸擴大機或主動式喇叭，皆具備 4 組獨立接口完整對應，影音自由分流。
▸ 內建 ARC 音訊回傳通道
可直接接收智慧電視的電視聲音回傳至音響擴大機，省去多餘音源線路，打造俐落劇院系統。
▸ 直覺全中文 Web GUI
除實體按鍵與 RS-232 外，內建全中文網頁操控介面，免安裝驅動程式即可遠端點選即時切換。
▸ 靜電防護與小巧金屬機身
具備 ESD ±8kV / ±4kV 靜電防護，機身尺寸僅 220×105×44mm，隨附機架固定片便於隱蔽安裝。
完整能力
CH4400K 詳細功能說明
- 4 進 4 出數位影音 HDMI 2.0 矩陣，支援多來源 × 多顯示的自由配置，完美應對各種商用與家庭劇院需求。
- 支援 4K@60Hz 原生解析度、YUV 4:4:4、18Gbps 頻寬，並相容 HDR10+ 與 Dolby Vision，呈現深邃亮度與色彩細節。
- 每組輸出支援 4K 自動降頻至 1080P，確保新舊顯示器同步連接時 1080P 螢幕皆能正常播放，不再黑畫面。
- 完整整合 ARC 音訊回傳通道、CEC 設備連動控制與 EDID 智慧管理，全面提升設備相容性與操作體驗。
- 全面相容 HDMI 2.0、HDCP 2.2 與 DVI 1.0 標準，與市售主流訊源及顯示器完美匹配。
- 同軸 (Coaxial) 與 3.5mm 類比獨立音訊輸出，可獨立提取 HDMI 音源，外接專業音響系統與混音器。
- 搭載直覺全中文 Web GUI 控制網頁，設定通道與 EDID 快速直覺。
- 多元控制模式：前面板按鍵、紅外線遙控器、RS-232 序列介面、LAN TCP/IP 網路遠端控制。
- 支援全規格音訊格式：PCM 2.0/5.1/7.1、Dolby Digital、DTS 系列、Dolby TrueHD、DTS-HD Master Audio、DSD 等頂級音效。
應用場景
哪些場合適合 CH4400K？
當專案需要 4 組高畫質 HDMI 訊源與 4 台顯示設備自由路由、雙音訊分離、ARC 電視回傳或 4K/1080P 混合顯示時，CH4400K 是最理想的中樞系統。
企業視訊會議室
整合 4 組筆電與視訊主機，利用降頻相容新舊會議螢幕，音訊直連會議室專業擴大機。
高階家庭劇院
MOD、Apple TV、PS5 自由分配至客廳與主臥電視，透過 ARC 回傳電視聲音至劇院環繞系統。
多功能視聽教室
將講師教材、實物提示機同步指派至主副投影機與多台螢幕，新舊設備共存不黑畫面。
商業展示與展示中心
自由指派 4K60 超高畫質宣傳片至不同展區電視，利用 CEC 協定連動周邊螢幕統一操控。
中控機房與測試台
透過全中文 Web GUI 或 RS-232 進行遠端指令排程，將伺服器畫面分派至主副監看螢幕。
展演空間與餐飲酒吧
提取 HDMI 獨立同軸音訊送至專業調音台與喇叭，提供高品質運動賽事與音樂氛圍轉播。
技術資料
CH4400K 完整技術規格
以下為 CH4400K 4進4出 HDMI 2.0 4K60Hz 矩陣切換器主要硬體參數。
| 規格項目 | CH4400K 規格 |
|---|---|
| 產品類型 | 4進 4出 HDMI 2.0 4K60Hz 旗艦級影音矩陣切換器 |
| 輸入介面 | 4 × HDMI (Type A Female)、IR 訊號延伸埠 |
| 輸出介面 | 4 × HDMI (Type A Female)、4 × Coax 同軸音訊(RCA)、4 × 3.5mm 立體聲音訊 |
| 支援解析度 | 4K@60Hz (3840×2160)、YUV 4:4:4，向下相容所有 HDMI 標準解析度 |
| 降頻支援 | 每個輸出端獨立支援 4K 自動降頻至 1080P |
| 傳輸頻寬 | 18Gbps 全頻寬傳輸 |
| 協定標準 | HDMI 2.0、HDCP 2.2、DVI 1.0、ARC、CEC、EDID |
| 色彩空間 | RGB、YCbCr 4:4:4 / 4:2:2 / 4:2:0 |
| 影像色深 | 8-bit、10-bit、12-bit 高色深 |
| HDR 影像格式 | HDR10、HDR10+、Dolby Vision、HLG |
| HDMI 音訊格式 | PCM 2.0/5.1/7.1、Dolby 各格式、DTS 系列、Dolby TrueHD、DTS-HD Master Audio、DSD |
| Coaxial 音訊格式 | PCM 2.0、Dolby Digital / Plus、DTS 2.0/5.1 |
| 3.5mm 音訊格式 | PCM 2.0；開啟 ARC 功能時，此介面自動靜音 |
| 設備控制方式 | 前面板按鍵、紅外線遙控器、RS-232 有線控制、TCP/IP 網路遠端控制 (全中文 Web GUI) |
| ESD 靜電保護 | Human body model—±8kV (空氣放電) & ±4kV (接觸放電) |
| 建議連接線材長度 | 建議最長 5 米 28AWG HDMI 2.0 認證線材；超過 5 米建議搭配延長器 |
| 電源供應規格 | AC 110V–240V 寬電壓；DC 12V 2.5A 穩壓供電 |
| 最大消耗功率 | 10W |
| 尺寸（長 × 寬 × 高） | 220 × 105 × 44 mm |
| 產品淨重 | 792 公克 |
FAQ
CH4400K 採購與整合常見問題
CH4400K 是否能做到真正 4 進 4 出任意矩陣切換？
可以。CH4400K 提供 4 路 HDMI 輸入與 4 路 HDMI 輸出，可依需求將任一輸入來源自由切換、分配與交叉指派至任一輸出螢幕，完美滿足多訊源與多顯示端的集中管理。
是否支援 4K 60Hz 原生真 18G 輸出與 HDR 格式？
支援。本機最高支援 3840 × 2160 @60Hz、YUV 4:4:4 全彩取樣與 18Gbps 超高頻寬，並完美相容 HDR10、HDR10+、HLG 及 Dolby Vision 等高動態範圍規格。
4K 與 1080P 顯示器可以同時混搭使用嗎？
可以。CH4400K 的每個輸出端皆獨立支援 4K 降頻至 1080P 功能，確保 4K 與 1080P 顯示設備同時連接時，傳統 1080P 螢幕依然能穩定顯示，不再黑畫面。
ARC 音訊回傳與聲音獨立分離輸出如何運作？
本機提供 4 組 Coax 同軸 (RCA) 與 4 組 3.5mm 獨立輸出，可單獨提取 HDMI 音訊直連專業音響系統；同時內建 ARC 音訊回傳通道，開啟 ARC 時電視音訊可回傳，此時該通道之 3.5mm 介面將自動靜音保護設備。
CH4400K 支援哪些控制方式？設定容易嗎？
支援前面板按鍵、紅外線遙控器、RS-232 序列介面，以及 TCP/IP 網路遠端控制。並內建直覺的全中文 Web GUI 管理後台，無需安裝軟體即可快速完成通道切換與 EDID 設定。
HDMI 線材長度建議是多少？
為維持 4K60Hz 18Gbps 的傳輸穩定度，建議最長連接 5 米 28AWG HDMI 2.0 認證線材；若現場超過 5 米距離，建議搭配 PANIO 原廠 HDMI 網路訊號延長器。
⚠ 安裝使用貼心叮嚀
- 請使用通過認證的 HDMI 2.0 線材，確保 18G 頻寬完整穩定傳輸。
- 避免串接無認證的切換器、分配器、轉換器，以免造成相容性問題或訊號衰減。
- 為維持設備長時間穩定運作，請全程使用隨附之原廠認證變壓器。
- 基於國際運送安全考量，遙控器出廠時均不附贈電池，請自行搭配電池使用。
- 若需搭配特定第三方中控設備佈建，建議提前告知原廠技術人員以確保系統相容。
- 請將設備置於通風良好處運作，避免高溫潮濕環境以延長使用壽命。
✓ 產品標準包裝內容物
- 1 × CH4400K 主機
- 1 × 紅外線遙控器（出廠無電池）
- 1 × 12V/2.5A 原廠電源變壓器
- 1 × 3-pin Phoenix（RS-232 接頭）
- 1 × IR 訊號延伸線
- 2 × 機架安裝固定配件組
- 1 × 產品操作說明書
