模組化 32×32 彈性架構
以 4 埠插卡為單位，可彈性建立 4/8/12/16/20/24/28/32 埠輸入與輸出，規模隨案擴充。
4K30・最高 32×32・多介面模組化延長一體機
GMS06 模組化矩陣切換延長一體機
HDMI／DVI／VGA／3G-SDI／HDBaseT 模組混搭 × 70m/100m 延伸 × 全機標案晶片適用
最高 32×32 彈性插卡・4K@30Hz・EDID 相容管理・雙 RS-232・TCP/IP・16 組場景記憶・2U/3U/6U 機架
PANIO GMS06
產品重點摘要
GMS06 是什麼？按需客製介面、規模最高擴充至 32×32 的高彈性影音矩陣
GMS06 是 PANIO 專為大型中控指揮中心、政府教育標案與大型展演場館打造的 4K@30Hz 多介面模組化矩陣切換延長一體機。採用 4 埠插卡模組化架構，可依專案需求由 4 至 32 路任意擴充（最高達 32×32）。輸入端支援 HDMI、DVI、VGA、3G-SDI 與 HDBaseT 模組自由混搭，輸出端支援 HDMI、VGA+3.5mm 與 HDBaseT 70m/100m 長距離延伸。全機核心晶片（運算、儲存與網路通訊晶片）皆未採用中國大陸製晶片，符合專業標案安全標準，具備 EDID 智慧管理、斷電記憶、雙 RS-232 與 TCP/IP 集中管控，徹底簡化異質訊號轉換與多設備層層串接。
- 矩陣規模
- 最高 32×32 (4埠插卡)
- 混搭介面
- HDMI/DVI/VGA/SDI/HDBT
- 最高解析度
- 4K@30Hz (向下相容)
- 長距延伸
- HDBaseT 70m / 100m
- 晶片規範
- 核心晶片符合標案規範
- 場景記憶
- 16組場景與斷電儲存
- 機箱規格
- 19吋 2U / 3U / 6U
- 控制介面
- 雙 RS-232 / TCP/IP / IR
核心特色
GMS06 六大關鍵能力
多介面任意混搭輸入
輸入卡可選 HDMI、DVI、VGA、3G-SDI 或長距離延長卡，免除額外採購訊號轉換盒。

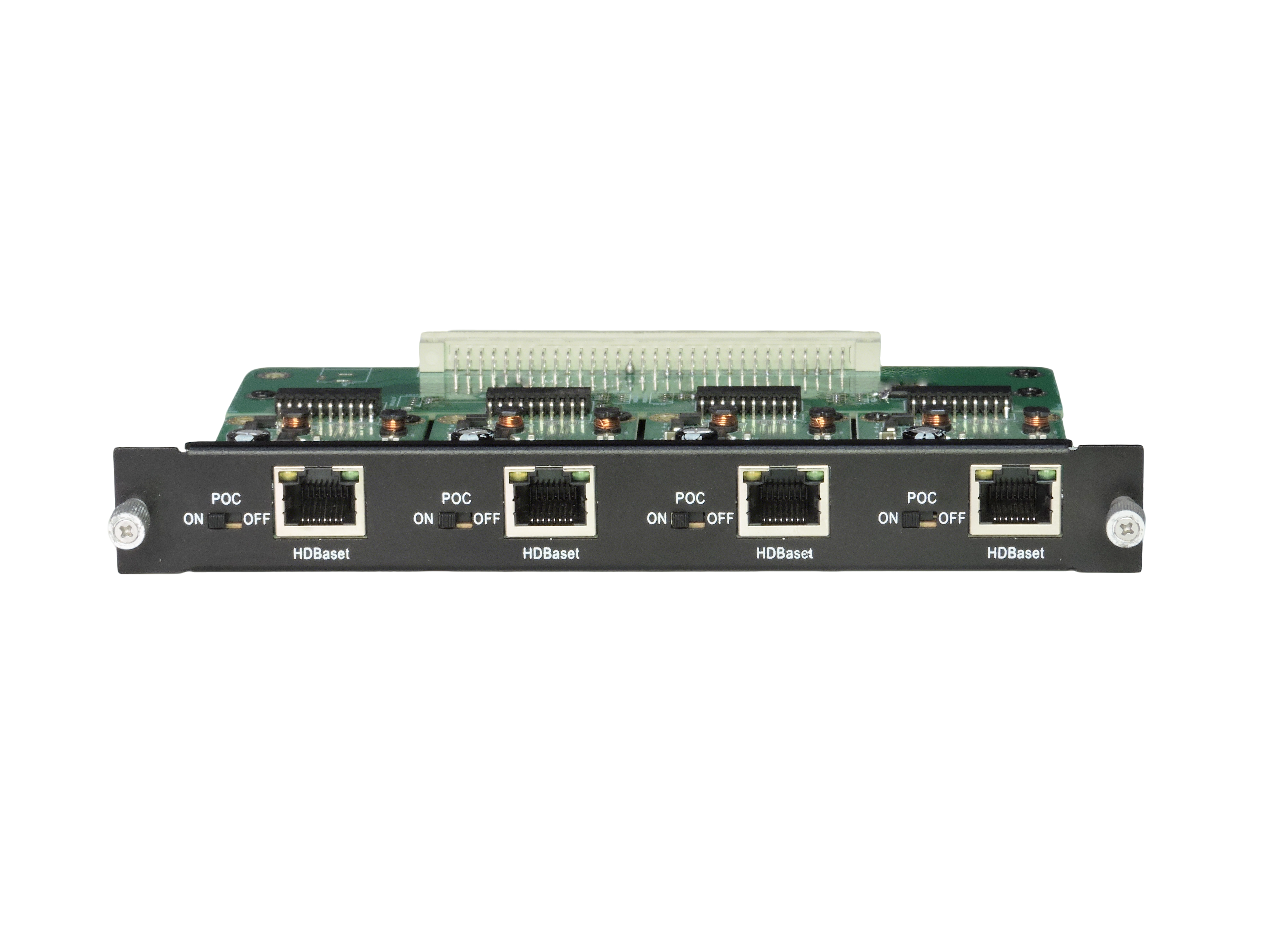

HDBaseT 70m / 100m 長距延伸
輸入端與輸出端皆可選配 HDBaseT 模組，透過 Cat6 網路線延伸訊號達 70 公尺或 100 公尺。
核心晶片符合標案規範
運算、儲存與網路通訊晶片皆未採用中國大陸製晶片，全機符合公家機關與教育專案資安規範。
EDID 智慧相容與斷電記憶
自動偵測與調整最佳 EDID 解析度；內建 16 組場景儲存快捷鍵，重啟自動恢復斷電前設定。
雙 RS-232 與網路集中管控
配備 2 組 RS-232 串口與 LAN TCP/IP 網路通訊介面，無縫對接 Crestron 等第三方環控系統。
三大整合能力
MODE 01
MODE 02
MODE 03
插卡混搭＋長距延長＋安全標案導入
GMS06 整合了異質介面轉換、大型矩陣路由、長距離網路延長與嚴格的標案晶片規範，降低系統維運成本。
跨世代影音介面混合指派
整合電腦、廣播攝影機、傳統工控設備訊號，一機完成所有介面交叉矩陣指派。
- HDMI 最高 3840×2160@30Hz、DVI 1920×1200
- VGA+3.5mm 音訊整合、3G-SDI 廣播等級輸入

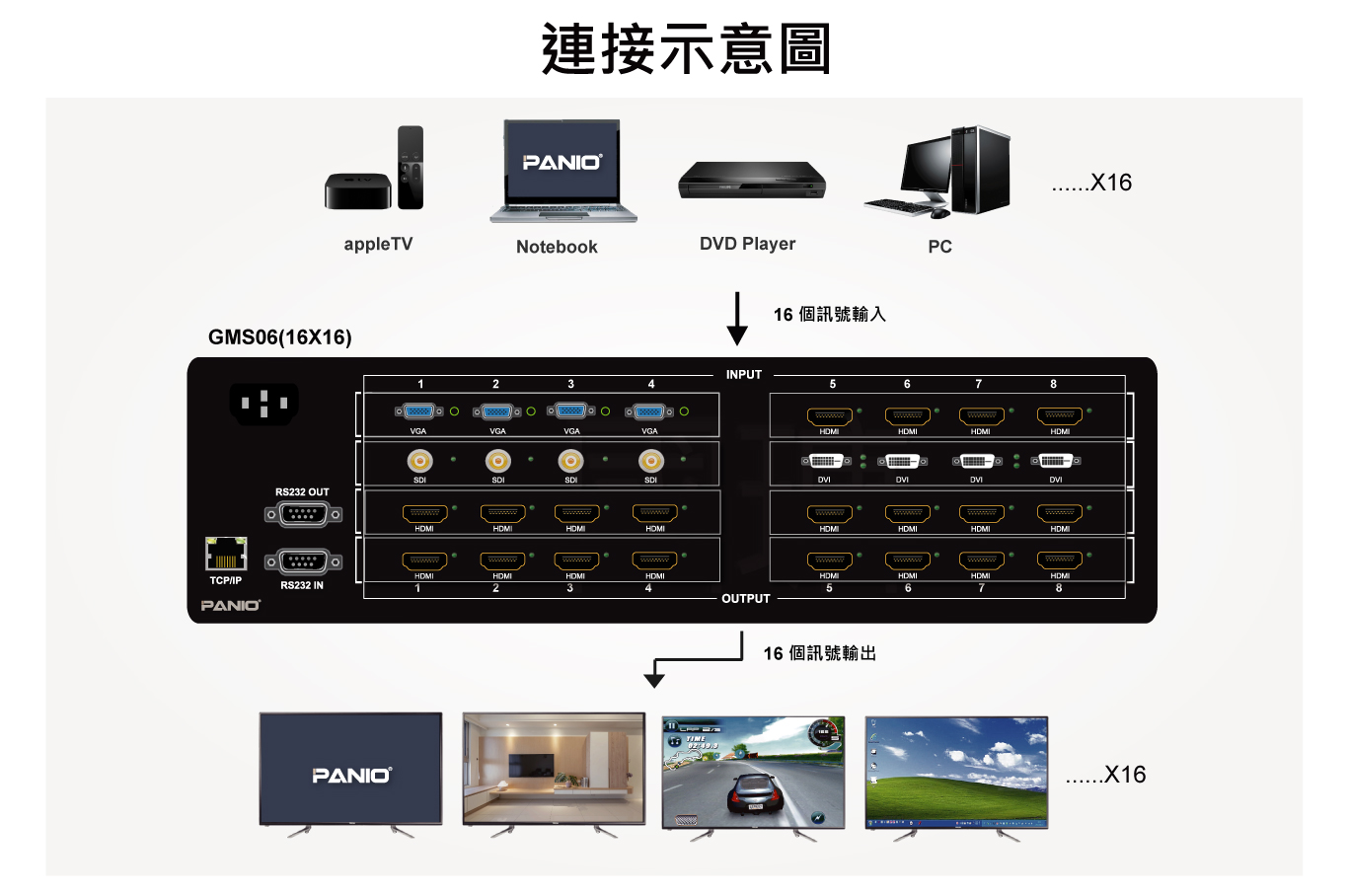

- 支援一對一、一對多與任意交叉切換路由
HDBaseT 模組化長距傳輸
省去外接延長器，主機插槽直接輸出 HDBaseT 網路訊號至遠端接收端螢幕。
- 可依專案挑選 70 公尺或 100 公尺延長模組
- 以單條 Cat6 網路線傳輸無壓縮高解析影音
- 支援輸入端延長（搭配傳送端）與輸出端延長
標案適用與集中化自動環控
符合政府教育標案嚴苛採購標準，雙序列埠與網路指令打造高度自動化會議室。
- 核心晶片非中國大陸製，資安驗收無虞
- 雙 RS-232 串口支援多機串接與環控中控整合
- 16 組場景記憶與斷電狀態自動備份保護
工程提醒：模組化插卡請於斷電狀態下插拔；HDMI/DVI 線長建議控制在 5 米以內，超過距離建議選用 HDBaseT 延長插卡搭配專用傳送／接收端。
工程整合優勢
為什麼 GMS06 是大型模組化專案的首選？
▸ 模組化按需配置
依專案 I/O 數量彈性插卡，不浪費預算，日後擴充新介面或增加通道極度方便。
▸ 全機核心晶片標案適用
運算、儲存及通訊晶片皆未採用中國大陸製晶片，符合政府與教育採購法規要求。
▸ 多介面一體轉換
免外掛 VGA/DVI/SDI 轉 HDMI 轉換盒，大幅減少機櫃走線雜亂與電源故障點。
▸ HDBaseT 直接插卡延伸
主機直接輸出網路線送至 70m/100m 遠端螢幕，降低長距工程佈線成本與衰減。
▸ 雙埠 RS-232 中控串接
可同時連接環控主機與串接第二台矩陣設備，打造劇院級一鍵情境切換。
▸ 2U/3U/6U 工業級標準機箱
全金屬結構內建工業電源，散熱良好適合 24/7 全天候嚴苛中控環境運作。
完整能力
GMS06 詳細功能說明
- 專業 4K@30Hz 多介面模組化矩陣切換延長一體機，可擴充至最高 32×32 規格。
- 以 4 埠插卡模組為單位，支援 4、8、12、16、20、24、28 或 32 路多種容量組合。
- 支援多元輸入介面：HDMI (4K30)、DVI (1080P)、VGA+3.5mm 音訊、3G-SDI 與 HDBaseT 延長模組。
- 支援多元輸出介面：HDMI、VGA+3.5mm 音訊與 HDBaseT 延長模組（可選 70m 或 100m 傳輸規格）。
- 全機使用之核心運算、儲存與通訊晶片皆未採用中國大陸製晶片，符合專業標案標準。
- 支援 EDID 智慧管理功能，自動協調來源端與顯示端最佳解析度，預防閃爍與黑屏。
- 內建 16 組預設場景記憶快捷鍵，支援斷電狀態自動儲存，開機即時恢復先前路由。
- 多元控制模式：紅外線遙控器、前面板實體按鍵、雙 RS-232 序列介面、LAN TCP/IP 網路遠端控制。
- 標準 19 吋工業機架規格：依規模提供 2U、3U、6U 機箱（支援客製化特殊專案尺寸）。
應用場景
哪些場合適合 GMS06？
當專案涵蓋多種新舊影音介面、需要客製通道數量，且面臨標案晶片限制時，GMS06 是最佳首選。
政府機關與公家標案
核心晶片符合標案安全標準，免除中國大陸製晶片限制，專案驗收順利過關。
跨國企業高階會議中心
同時整合舊型 VGA 筆電、現代 HDMI 設備與遠端投影機，一鍵調用 16 組情境。
交通與安防監控控制中心
混合指派 SDI 監視攝影機與 HDMI 地圖主機，透過雙 RS-232 串接環控系統集中管理。
大學階梯教室與智慧校園
集中調度講師台、實物投影與錄播系統，利用 HDBaseT 插卡延伸至遠端各教室。
展演多媒體活動場館
舞台 VGA、SDI 與 HDMI 訊源集中切換，長距離傳送至多個大螢幕與分區音響。
醫療教學與手術演播室
整合醫療內視鏡 SDI 訊號與醫療電腦影像，提供無失真低延遲的大畫面切換。
技術資料
GMS06 完整技術規格
以下為 GMS06 多介面模組化矩陣切換延長一體機主要硬體參數。
| 規格項目 | GMS06 規格 |
|---|---|
| 產品類型 | 4K@30Hz 多介面模組化矩陣切換延長一體機 |
| 最大矩陣規模 | 最高支援 32×32（以 4 埠插卡模組為單位擴充） |
| 插卡架構 | 每片輸入卡或輸出卡提供 4 埠 |
| 輸入模組介面 | HDMI (4K30)、DVI (1080P)、VGA (1080P)、3G-SDI (1080P)、HDBaseT 延長介面 |
| 輸出模組介面 | HDMI (4K30)、VGA+3.5mm 音訊、HDBaseT 延長介面 |
| HDBaseT 傳輸距離 | 每卡 4 埠；可選 70 公尺或 100 公尺延長模組（Cat6 網路線） |
| 最高解析度 | 3840×2160@30Hz（向下相容標準解析度） |
| 介面頻寬 / 總頻寬 | 3.4Gbps / 10.2Gbps |
| 相容規範 | HDMI 1.4、HDCP、EDID 智慧管理 |
| 標案合規性 | 全機運算、儲存與網路晶片皆未採用中國大陸製晶片 |
| 設備控制方式 | 紅外線遙控器、前面板實體按鍵、雙 RS-232 串口、TCP/IP 網路遠端控制 |
| 場景記憶 | 16 組場景儲存快捷鍵；支援斷電自動儲存與開機自動恢復 |
| 電源供應規格 | AC 100–240V 寬電壓，50–60Hz |
| 機箱尺寸與重量 | 2U：445×309×88 mm (4.9kg) / 3U：483×309×133 mm (6.75kg) / 6U：486×400×266 mm (13.8kg) |
| 機架安裝 | 支援標準 19 吋機架安裝 |
FAQ
GMS06 採購與整合常見問題
GMS06 是什麼設備？如何進行規格選型？
GMS06 是 4K@30Hz 多介面模組化矩陣切換延長一體機，可依專案需求以 4 埠為單位配置輸入與輸出卡，提供 2U、3U 與 6U 機箱，規模最高可達 32×32。
可以混搭哪些輸入與輸出介面？
每片插卡提供 4 埠。輸入端可任意混搭 HDMI、DVI、VGA、3G-SDI 與 HDBaseT；輸出端可混搭 HDMI、VGA+3.5mm 音訊與 HDBaseT 長距延長卡。
核心晶片是否符合標案資安規範？
是的。GMS06 所使用之核心晶片（運算晶片、儲存晶片及網路通訊晶片）皆未採用中國大陸製晶片，符合政府、教育與國防標案規範要求。
HDBaseT 最遠可以傳輸多遠？
可依專案需求挑選 70 公尺或 100 公尺延長模組；輸入延長卡需搭配專用傳送端，輸出延長卡需搭配接收端，透過 Cat6 網路線傳輸無壓縮高畫質影音。
是否支援 EDID 與斷電情境記憶？
支援 EDID 自動偵測與調整，確保各類新舊顯示端畫面比例正確；內建 16 組場景記憶與斷電保護，重新開機後立即恢復原有切換狀態。
HDMI 連接線長度限制？
建議 HDMI 與 DVI 連接線長度控制在 5 米以內；若現場佈線距離較長，強烈建議選用 HDBaseT 延長插卡進行遠距延伸。
⚠ 安裝使用貼心叮嚀
- 請務必於關閉主機電源狀態下進行插卡模組之安裝與更換，避免帶電熱插拔損壞晶片。
- HDMI/DVI 線材長度建議不超過 5 公尺；長距離傳輸請使用專用 HDBaseT 模組搭配 Cat6 網路線。
- 為維持設備穩定度，請全程使用隨附之原廠電源線，並確實完成機殼與機櫃接地。
- 基於運送安全考量，隨附遙控器出廠時均無附贈電池，請另行自備安裝。
- 請安裝於通風散熱良好之 19 吋標準機架機箱中運作，以維護設備全天候使用壽命。
✓ 產品標準包裝內容物
- 1 × GMS06 模組化主機（依專案配置 2U/3U/6U）
- 依專案訂購之輸入／輸出插卡模組組件
- 1 × AC 原廠電源線
- 1 × 紅外線遙控器（出廠無電池）
- 1 × 19 吋標準機架安裝配件組
- 1 × 產品操作說明書
