矩陣＋拼接雙核心架構
可作 8×8 獨立影音矩陣切換，亦可組建最多 8 台螢幕的電視牆拼接，滿足多變的顯示配置。
8×8 MATRIX & VIDEO WALL CONTROLLER
8×8 HDMI 矩陣切換器＋電視牆拼接控制器
雙核心影音架構 × 8 螢幕自由拼接 × 0 秒無黑屏快速切換
1080P 60Hz・8進8出・0秒快速切換・8螢幕拼接・繁中Web GUI・APP・RS-232・音訊加載/分離
PANIO CH8812
產品重點摘要
CH8812 是什麼？集 8×8 矩陣切換與 8 螢幕電視牆拼接於一體的商用顯示中樞
CH8812 是 PANIO 專為大型監控、展演中心與商用大屏設計的 8 進 8 出 HDMI 矩陣切換器＋電視牆拼接控制器。不僅支援任意一對一、一對多與交叉路由，更具備 0 秒快速切換零黑屏技術與智慧訊號偵測（後進優先、斷訊避開）；電視牆模式最高支援 8 螢幕拼接，內建邊框修邊演算法，並提供 8 組 3.5mm 音訊加載與分離、繁體中文 Web GUI、APP 與 RS-232 控制，亦可選配 CP1100_B 遠端按鍵面板。
- 主機架構
- 矩陣＋電視牆拼接
- 輸入／輸出
- 8×8 HDMI
- 拼接規模
- 最多 8 螢幕電視牆
- 切換效能
- 0秒快速切換無黑屏
- 解析度標準
- 1080P @60Hz
- 音訊架構
- 8進8出 (加載/分離)
- 操作介面
- 繁體中文 Web GUI
- 控制通訊
- APP / RS-232 / 遙控
核心特色
CH8812 六大關鍵能力
0 秒快速切換零黑屏
硬體極速處理技術，徹底根除訊號交握延遲，切換不黑屏、不卡頓，操作流暢緊湊。
智慧訊號偵測與後進優先
輸入斷訊時自動跳轉至有效訊源，新訊源接入時可自動優先播出，大幅提升無人值守可靠度。
手動邊框修邊與直立支援
內建邊框補償修邊功能消除螢幕縫隙造成的錯位；直立拼接可搭配電腦輸出或旋轉器彈性組合。
8路音訊獨立加載與分離
配備 8 組 3.5mm 音訊輸入與 8 組 3.5mm 音訊輸出，實現影音同步加載或完美獨立剝離。
繁中 Web GUI 與多元控制
內建直覺的繁體中文網頁設定介面，全面支援 Android/iOS APP、RS-232 序列埠與場景快捷鍵。
三大整合能力
MODE 01
MODE 02
MODE 03
矩陣路由＋多屏拼接＋完整音訊管理
CH8812 將高密度矩陣路由、彈性電視牆拼接縮放、智慧偵測與完整 8 路音訊介面集中於單一主機，大幅精簡商業工程架構。
8×8 矩陣路由與 0 秒快速切換
8 路 HDMI 訊源可自由交叉指派至 8 路輸出端，支援 0 秒無黑屏快速切換。
- 8 路 HDMI 輸入／8 路 HDMI 輸出
- 支援一對一、一對多與交叉切換
- 支援 0 秒無黑屏快速即時顯示
8 螢幕電視牆拼接與邊框修邊
單一或多路來源可跨螢幕組建大型電視牆，支援手動邊框間距調整與單畫面同步顯示。
- 支援 1×2、2×2、2×4 等最多 8 螢幕電視牆
- 內建螢幕邊框補償修邊功能
- 支援電視牆拼接與單畫面同步混合模式
8路獨立音訊處理與智慧偵測
8 組獨立 3.5mm 音訊加載與分離，搭配後進優先與斷訊避開邏輯，運作更穩定。
- 8 組 3.5mm 音訊加載輸入
- 8 組 3.5mm 音訊獨立分離輸出
- 斷訊自動跳轉有效訊號，後進訊號優先播出
工程提醒：請使用符合認證之 28AWG HDMI 線材；輸入與輸出端總線長建議不超過 10 公尺，長距離佈線請搭配 HDMI 訊號延長器或光纖 HDMI 線。
工程整合優勢
為什麼 CH8812 適合專案工程應用？
▸ 一機雙用降成本
整合 8×8 矩陣切換器與電視牆處理器，無須採購多台設備串接，大幅縮減機櫃空間與預算。
▸ 0 秒無黑屏不冷場
硬體快速即時切換機制，徹底排除顯示端頻繁黑屏交握等待，呈現流暢的視覺體驗。
▸ 智慧巡防不中斷
訊號源中斷時自動跳轉至有效輸入，插上新簡報訊號自動優先秀出，非常適合無人值守環境。
▸ 畫面修邊更自然
針對拼接顯示螢幕物理外框提供修邊參數補償，消除畫面接縫錯位，維持影像連續幾何感。
▸ 音訊加載與分離
每一路影像皆配備對應的 3.5mm 音訊輸入與輸出，方便將現場獨立麥克風混音或直送專業擴大機。
▸ 支援 CP1100_B 快捷中控
可選購 CP1100_B 遠端控制面板，透過 LAN 或 RS-232 即可一鍵觸發複雜拼接場景，降低操作門檻。
完整能力
CH8812 詳細功能說明
- 產品類型：商用 8 進 8 出 HDMI 矩陣切換器＋電視牆拼接控制器雙模主機。
- 拼接模式最多支援 8 台螢幕電視牆拼接，直立拼接可搭配電腦輸出或旋轉器使用。
- 矩陣切換模式支援 8 組 HDMI＋Audio 輸入，提供彈性的一對一、一對多與交叉路由。
- 輸入與輸出支援最高 1920 × 1080 @60Hz 解析度，並向下相容各類標準規格。
- 相容 HDMI 1.4a 與 HDCP 1.4 協定標準。
- 支援 0 秒快速切換技術，大幅減少黑屏與閃爍，提升現場即時顯示流暢度。
- 支援電視牆拼接與單台畫面同步顯示等多種混合組合模式。
- 內建 EDID 處理技術，有效改善不同顯示設備不滿屏、閃爍與不顯示等相容性難題。
- 具備 8 組 3.5mm 聲音加載輸入與 8 組 3.5mm 聲音分離獨立輸出，適應多元專業音響規劃。
- 具備修邊功能，支援手動調整邊框間距以獲得更完整的拼接顯示效果。
- 內建繁體中文 Web GUI 操作介面，設定管理直觀好上手。
- 控制方式支援 Android/iOS APP、紅外線遙控器、繁中 Web GUI、RS-232 序列介面與前面板按鍵。
- 可選購 CP1100_B 遠端按鍵控制器，透過區域網路或 RS-232 單鍵觸發場景指令。
應用場景
哪些場合適合 CH8812？
CH8812 兼具電視牆拼接與高速矩陣切換能力，是多螢幕展示空間與中控室的旗艦級整合中樞。
企業展廳與商用電視牆
組建 2×2、2×4 大型電視牆播放宣傳片，修邊消除接縫錯位，一鍵切換多視窗展示。
安防監控與營運調度中心
集中收容 8 路攝影機畫面，0 秒切換不漏秒，斷訊自動跳轉備援畫面，守護監看穩定。
多功能視聽室與國際會議廳
中央主螢幕拼接大畫面，側邊螢幕顯示參考資料，每路皆具備 3.5mm 音訊分離至音響。
商場百貨與旗艦展示櫥窗
支援橫向與直立拼接展示，現場銷售人員透過手機 APP 即可即時切換主題展演情境。
演藝廳與大型展覽館
8 路訊源靈活路由分送，結合後進優先訊號自動播映機制，免去繁瑣後台切換。
中控機房與測試監看席
支援雙 RS-232 與 Web GUI 集中管控，高穩定工業級設計保障 24/7 全天候運作。
技術資料
CH8812 完整技術規格

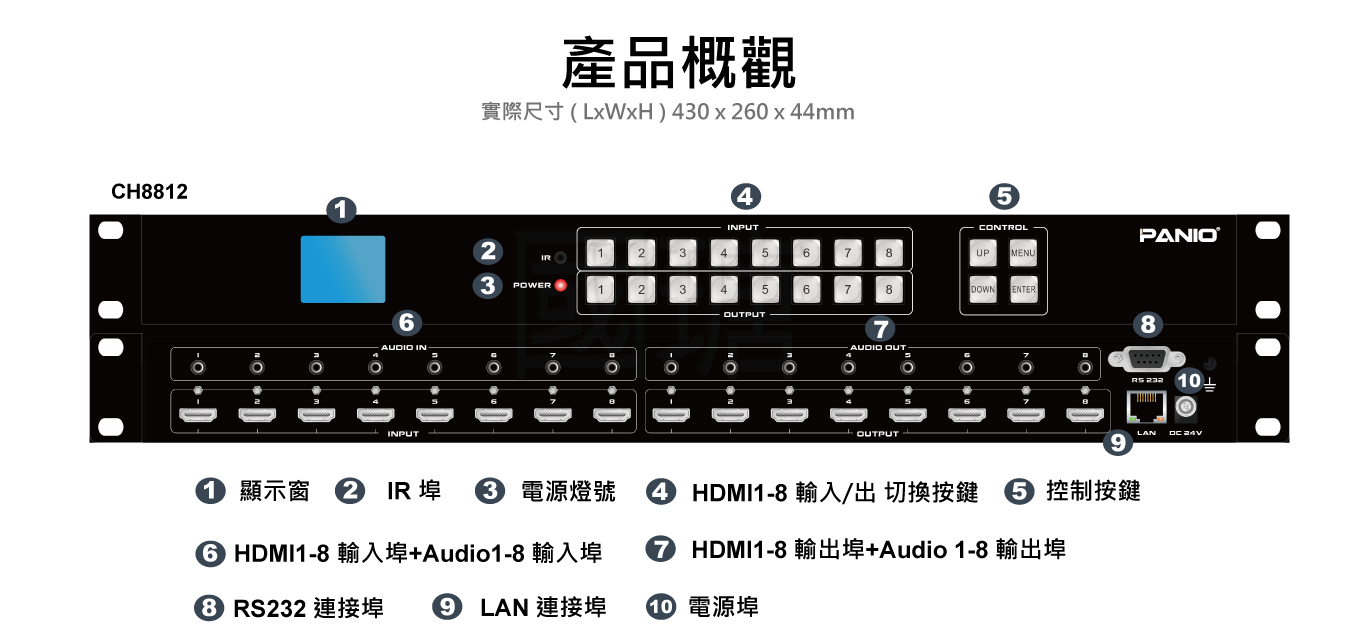

以下為 CH8812 8進8出 HDMI矩陣切換器＋電視牆拼接控制器主要硬體參數。
| 規格項目 | CH8812 規格 |
|---|---|
| 產品類型 | 8 進 8 出 HDMI 矩陣切換器＋電視牆拼接控制器 |
| HDMI 輸入介面 | 8 × HDMI Type A Female（母座） |
| HDMI 輸出介面 | 8 × HDMI Type A Female（母座） |
| 類比音訊輸入介面 | 8 × 3.5mm 音訊加載孔 |
| 類比音訊輸出介面 | 8 × 3.5mm 音訊分離孔 |
| 最高輸入解析度 | 最高支援 1920 × 1080 @60Hz，向下相容 |
| 拼接輸出解析度 | 1080p / 720p / 1366 × 768 @60Hz |
| 電視牆拼接規模 | 最多支援 8 台螢幕拼接（支援邊框修邊補償） |
| 介面協定標準 | 相容 HDMI 1.4a、HDCP 1.4 |
| 切換效能 | 0 秒快速切換零黑屏 |
| 智慧訊號機制 | 後進訊號優先播出、自動避開無輸入訊號埠 |
| EDID 管理 | 支援 EDID 處理技術，化解不滿屏與閃爍難題 |
| 設備控制方式 | 繁體中文 Web GUI、Android/iOS APP、遙控器、RS-232、前面板按鍵 |
| 選購配件 | 可選購 CP1100_B 遠端按鍵控制器（LAN/RS-232 捷徑操作） |
| HDMI 線材長度 | 建議最長 5 公尺 28AWG 線材；輸入加輸出總長建議不超過 10 公尺 |
| 電源供應規格 | DC 24V／3A 穩壓供電 |
| 尺寸（長 × 寬 × 高） | 430 × 260 × 44 mm |
| 產品淨重 | 4 公斤 |
| 機架規格 | 標準 19 吋機架安裝規格（隨附機架安裝配件） |
FAQ
CH8812 採購與整合常見問題
CH8812 是純矩陣切換器，還是電視牆拼接器？
CH8812 具備雙重運作架構，既是一台具備 0 秒切換能力的 8 進 8 出 HDMI 矩陣切換器，也是最多支援 8 螢幕自由組合的商用電視牆拼接控制器。
切換訊號源時會黑屏等待嗎？
不會。本機支援 0 秒快速切換技術，切換訊號源畫面極速流暢、不黑屏、不卡頓，操作體驗極近無縫切換。
電視牆拼接模式下支援哪些螢幕組合與邊框修邊？
支援 1×2、1×3、1×4、2×2、2×3、2×4 等最多 8 螢幕電視牆組合；直立拼接可搭配電腦輸出或旋轉器使用，並內建手動邊框修邊功能以消除物理邊框造成的畫面錯位。
音訊處理能力為何？支援聲音加載與分離嗎？
本機提供 8 組 3.5mm 音訊輸入與 8 組 3.5mm 音訊輸出，完整支援獨立聲音加載輸入以及音源分離輸出，便於銜接外部專業音響系統。
支援哪些控制管理方式？需要安裝複雜軟體嗎？
主機內建繁體中文 Web GUI 網頁伺服器，無須安裝額外軟體即可透過瀏覽器設定；同時支援手機平板 APP、紅外線遙控器、前面板按鍵、RS-232 序列埠與 CP1100_B 遠端按鍵面板。
HDMI 連接線長度有限制嗎？超過 5 公尺如何規劃？
輸入與輸出建議使用 5 公尺以內之 28AWG 認證線材（總長度不超過 10 公尺）。若現場距離超過此限制，建議改用主動式光纖 HDMI 線（AOC）或搭配 PANIO 訊號延長器。
產品保固多久？售後送修流程如何？
本產品享有 1 年原廠保固。諮詢售後服務時，請提供產品型號、序號、購買日期、連接設備、線材長度及故障現象，以利技術人員快速診斷並提供解決方案。
⚠ 安裝使用貼心叮嚀
- 請使用合格認證之 HDMI 線材（28AWG 以上規格），以確保訊號傳輸穩定度與色彩純淨度。
- 為維持設備長時間穩定運作與防突波保護，請務必搭配隨附之 24V／3A 原廠認證電源變壓器。
- 不建議任意串接未經原廠認證之切換器、分配器或轉接模組，以免干擾握手訊號造成顯示異常。
- HDMI 輸入與輸出線材總長建議不超過 10 公尺；若需更長傳輸距離建議採用光纖 HDMI 線或延長器。
✓ 產品標準包裝內容物
- 1 × CH8812 主機
- 1 × 紅外線遙控器（出廠無電池）
- 1 × DC 24V／3A 原廠電源變壓器
- 1 × 19 吋機架安裝配件組
- 1 × 產品操作說明書
