音量旋鈕直覺調控
前面板配置旋鈕，提供直覺音量調整；亦可依專案需求設定為其他外部設備控制命令。
WALL-MOUNT IP SMART CONTROLLER
壁掛式音量旋鈕智慧控制主機
音量實體旋鈕 × 8組可程式按鍵 × 面板防誤觸鎖定 × 雙 RS-232 / 雙 Relay
TCP/UDP/LUA 網路控制・雙 RS-232・雙 Relay・PoE 供電・Web GUI 視覺化管理・工程快速部署
PANIO CP1100_B
產品重點摘要
CP1100_B 是什麼？專為企業會議與智慧教學打造的壁掛式智慧中控面板

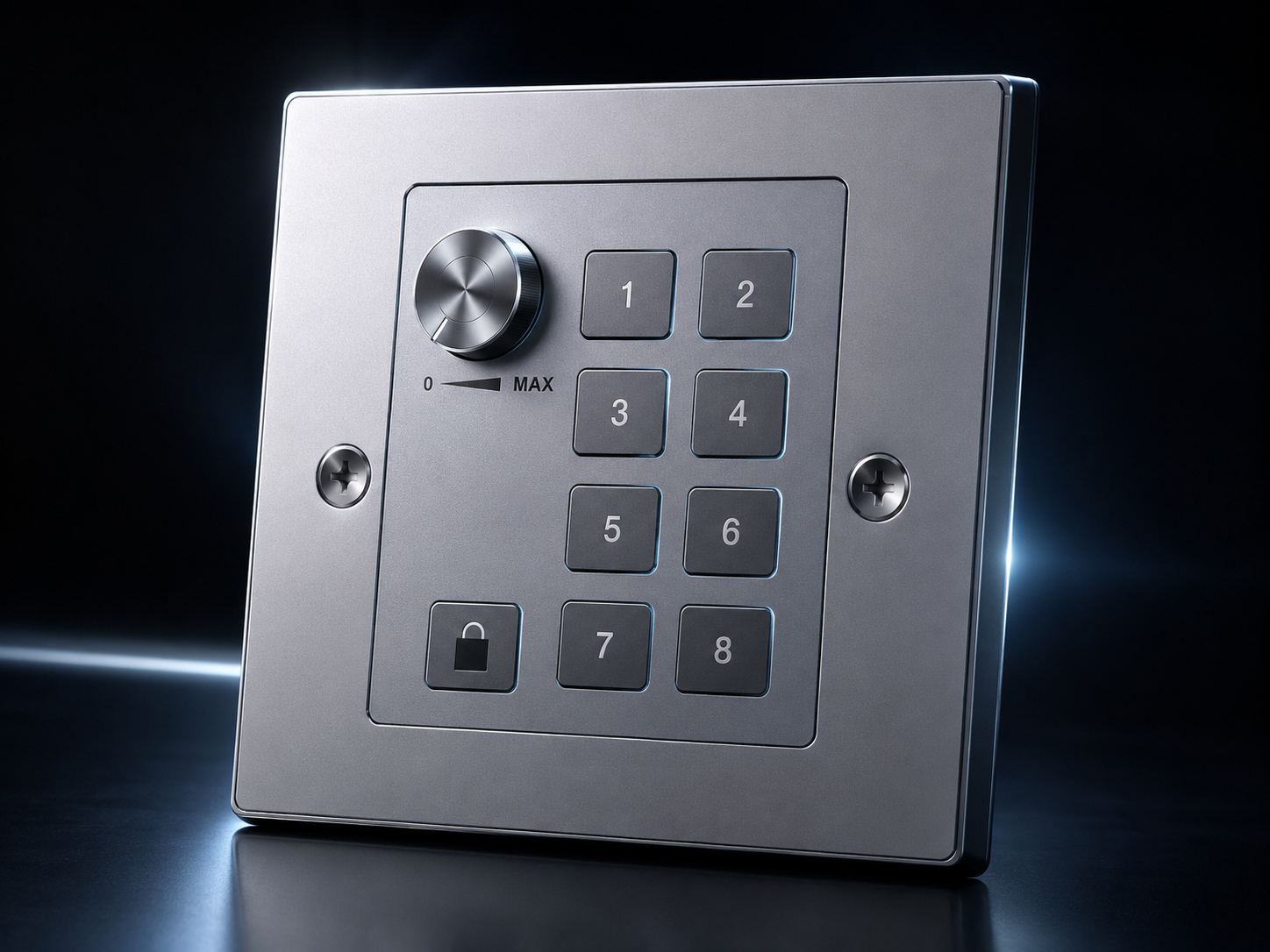

CP1100_B 是 PANIO 專為現代多功能會議室、智慧多媒體教室、展覽展示與商業控制空間研發的 壁掛式智慧 IP 控制主機。前面板配置精密數位音量旋鈕、面板鎖定鍵與 8 組可自訂命令實體按鍵；核心整合雙路 RS-232 序列埠、雙路 Relay 繼電器輸出與 PoE 乙太網路連線。同時支援 TCP、UDP、RS-232、Relay 及 LUA 腳本配置，內建免安裝的 Web 視覺化圖形管理介面，工程人員可透過瀏覽器快速完成環境連動、權限控管與情境部署，徹底解決設備分散且操作不易的維護痛點。
- 人機介面
- 旋鈕 + 8鍵 + 鎖定鍵
- 序列介面
- 雙獨立 RS-232 埠
- 繼電控制
- 雙 Relay (瞬時/自鎖)
- 網路供電
- RJ45 LAN / IEEE 802.3af/at PoE
- 控制協定
- TCP / UDP / RS-232 / LUA
- 管理介面
- 內建 Web GUI 視覺化
- 安全機制
- 長按鎖定 / 分級帳號
- 部署效率
- 設定檔一鍵匯入/匯出
核心特色
CP1100_B 六大關鍵能力
8 組自訂可程式按鍵
8 組獨立實體按鍵可依專案彈性規劃 TCP、UDP、RS-232、Relay 或 LUA 多協定巨集命令。
面板鎖定安全保護
長按鎖定鍵 3 秒即可鎖定或解除操作面板，有效杜絕公眾環境、會議中途或學校教室誤觸失控。
雙 RS-232 序列介面
提供 2 組獨立 RS-232 控制埠，可同步串接投影機、商用顯示器、矩陣切換器與音訊 DSP 等專業周邊。
雙 Relay 繼電器輸出
具備 2 組 Relay 輸出，完整支援 Latch、Release 與 Momentary 瞬時脈衝模式，適合聯動電動布幕與升降架。
LAN / PoE 網路整合
標準 RJ45 網路介面並支援 PoE 乙太網路受電，僅需單一網路線即可完成指令傳輸與供電，簡化施工。
三大整合能力
MODE 01
MODE 02
MODE 03
直覺實體操作＋多協定受控介面＋免軟體 Web 管理
CP1100_B 將現場人機操作介面、受控設備介面（RS-232 / Relay / IP）與內建 Web 管理介面整合於精巧壁掛機身，大幅精簡弱電工程架構。
直覺人機操作與防誤觸機制
結合實體旋鈕的手感回饋與 8 鍵情境切換，兼顧直覺調控與公共空間的防護安全。
- 旋鈕控制（音量調整或依專案設定外部控制命令）
- 8 組巨集可程式按鍵（一鍵情境模式切換）
- 長按 3 秒鎖定/解除，防止非授權人員碰觸
多協定設備全方位整合驅動
無論新舊通訊介面設備，皆能透過單一控制主機實現集中控制與觸發聯動。
- TCP / UDP 網路指令與 LUA 進階腳本編譯
- 2 組獨立 RS-232 序列介面（Baud Rate 可調）
- 2 組 Relay（支援 2 秒自動釋放瞬時脈衝模式）
內建 Web GUI 與工程批次維護
免安裝任何中控驅動與專用軟體，透過瀏覽器即可視覺化操作並實現大量快速佈署。
- 內建 Home 虛擬按鍵與 Panel 即時控制頁面
- 支援管理者（Admin）與一般使用者權限分級
- 設定檔一鍵備份與匯出，工程複製省時高效率
工程提醒：初次設定建議將管理電腦 IP 設於 192.168.0.X 同網段後連入預設 IP (192.168.0.80)；接線前請確認 RS-232 受控端腳位（TX/RX/GND）與 Relay 觸發負載電氣規格，以確保系統穩定。
工程整合優勢
為什麼 CP1100_B 是壁掛式中控專案的首選？
▸ 全方位多協定控制
同時支援 TCP、UDP、RS-232、Relay 與 LUA，能對應不同品牌與通訊協定的影音受控設備。
▸ 免軟體 Web 視覺化
瀏覽器即可開啟操作介面，支援行動裝置與平板遠端觸發指令，操作與日常維護皆直覺友善。
▸ 專案工程設定效率高
Command 頁面可快速配置 IP、Port、序列鮑率與 Relay 動作，縮短現場工程調校工時。
▸ 嚴密分級帳號管理
預設管理者與一般使用者帳號密碼，嚴格區隔後台系統設定權限與現場日常操作介面。
▸ 設定檔快速匯入/匯出
完成一間會議室配置後可直接匯出專案備份檔，多間相同教室一鍵匯入即完成部屬。
▸ 壁掛結構與標準尺寸
美觀細緻的標準壁掛安裝規格，完美融入講台、會議室牆面、商用空間與弱電控制箱。
完整能力
CP1100_B 詳細功能說明
- CP1100_B 為工程級壁掛式智慧 IP 控制終端，可集中聯動顯示設備、音響擴大機、視訊矩陣、電動布幕與環境燈光。
- 前面板配置高品質數位連續旋鈕、1 組面板鎖定鍵與 8 組可程式命令實體按鍵，提供操作無門檻的直覺人機介面。
- 全面支援 TCP、UDP、RS-232、Relay 繼電器與 LUA 邏輯指令腳本，滿足各類型品牌設備之通訊整合。
- 內建高效 Web 管理介面，支援透過瀏覽器進行靜態 IP 指派、帳號密碼修改、序列參數微調、Relay 動作指派與系統重開機。
- Relay 繼電器具備 Momentary 瞬時脈衝模式，閉合 2 秒後自動釋放，特別適合電動布幕、吊架與脈衝觸發設備。
- 具備 More 系統管理維護選單，支援專案設定檔完整備份/還原、韌體升級、介面風格切換與多語言支援。
- 支援標準 PoE 乙太網路供電與 DC 12V 雙電源機制，在缺乏現場壁掛強電插座時可大幅降低施工難度。
- 具備實體鎖定保護鍵，長按 3 秒即鎖定所有按鍵，有效杜絕非維護人員誤碰造成系統中斷。
應用場景
哪些場合最需要 CP1100_B？
當現場需要將直覺音量調整、實體情境按鍵、RS-232 序列控制、網路指令與 Relay 繼電器集中於單一壁面面板時，CP1100_B 可作為整合控制核心。
企業多功能會議室
一鍵開關投影機與布幕升降，直覺旋鈕微調音響音量，讓會議主持與簡報切換極為流暢。
智慧多媒體教室
壁掛於教師講台旁，一鍵切換視訊訊源、麥克風音量與白板燈光，操作簡單免教育訓練。
商業展示與展示中心
集中掌控展區螢幕播放、矩陣切換與導覽燈光，並可長按鎖定面板防止參觀民眾誤觸。
中控調度與機房控制室
實體按鍵搭配 Web 雙介面同步監控，為值班工程人員提供日常快速切換受控設備的便利介面。
餐廳、商場與公共空間
鎖定面板避免誤觸，專責店長可透過旋鈕快速微調分區背景音樂音量與預設廣播情境。
醫療演講廳與智慧建築
高度穩定性與多協定串接能力，無縫整合手術室影像切換、演講廳布幕及環境控制系統。
技術資料
CP1100_B 完整技術規格
以下為 CP1100_B 壁掛式音量旋鈕控制主機主要硬體與通訊規格。
| 規格項目 | CP1100_B 規格 |
|---|---|
| 產品類型 | 壁掛式 IP 智慧控制終端 / 專業多合一中控主機 |
| 前面板操作介面 | 音量旋鈕 × 1、可程式按鍵 × 8、鎖定鍵 × 1 |
| 支援控制協定 | TCP、UDP、RS-232、Relay、LUA 邏輯指令腳本 |
| 指令格式 | 支援 ASCII / HEX 指令輸入 |
| 序列控制 | 2 × RS-232 控制埠 |
| Relay 控制 | 2 × Relay 輸出；支援 Latch（保持）、Release（釋放）、Momentary（瞬時）模式 |
| 網路控制 | 1 × RJ45 LAN；支援 TCP / UDP 指令控制與 Web 管理 |
| 網路供電 (PoE) | 支援 IEEE 802.3af/at PoE |
| 電源輸入 | 可更換插頭式電源變壓器：AC 220–240V, 50/60Hz；DC 12V / 1.5A，或 PoE 供電 |
| 功耗 | 4.8W |
| 後面板介面 | DC IN、DC OUT、COM2、COM1、RELAY、LAN（PoE） |
| 預設 IP 位址 | 192.168.0.80 |
| 預設帳號密碼 | 管理者：admin / admin｜一般使用者：user / user |
| Web GUI 功能 | Home 視覺頁面、Panel 控制面板、Command 指令規劃、Settings 設定、More 系統選單 |
| 機構尺寸 | 86 × 86 × 39.8 mm（W × D × H，依英文規格標示） |
| 本體重量 | 0.24 kg |
| 包裝重量 | 0.52 kg |
| 工作溫度 | 0°C ～ 50°C |
| 儲存溫度 | 0°C ～ 50°C |
| 工作濕度 | 10% ～ 90% |
FAQ
CP1100_B 採購與整合常見問題
CP1100_B 可以控制哪些類型的受控設備？
CP1100_B 具備高度相容性，可透過網路 TCP / UDP 協定、2 組獨立 RS-232 序列埠與 2 組 Relay 繼電器，集中控制投影機、電視牆、矩陣切換器、混音器、數位擴大機、電動布幕與燈光照明等設備。
音量旋鈕除了調整聲音外，是否能設定為其他用途？
可以。前面板旋鈕除音量調整外，也可依專案需求設定為其他外部設備控制命令；實際可控制功能取決於受控設備的通訊協定與指令。
面板鎖定功能如何運作？適合哪些場合？
CP1100_B 具備面板鎖定保護鍵，長按 3 秒即可鎖定面板所有按鍵與旋鈕操作，再次長按 3 秒即可解鎖。此功能特別適合公共空間、學校教室、展覽館或餐廳，能徹底防止非授權人員誤觸或惡意更改系統狀態。
Relay 輸出的 Momentary 模式有何特點？
Relay 繼電器支援 Latch（保持）、Release（釋放）以及 Momentary（瞬時）三種模式。Momentary 模式會使 Relay 閉合 2 秒後自動釋放，適合電動布幕、投影機吊架、電動窗簾等接點觸發應用。
是否需要安裝專屬工程軟體才能進行按鍵與指令設定？
不需要。CP1100_B 內建完整 Web GUI 視覺化管理介面，工程人員僅需使用一般電腦或平板的瀏覽器連入設備 IP，即可進行 IP 規劃、RS-232 傳輸速率、按鍵指令配置、Relay 動作與虛擬面板觸發。
CP1100_B 支援 PoE 供電嗎？佈線上有何優勢？
支援。CP1100_B 支援 IEEE 802.3af/at PoE，只需單一網路線連接至相容 PoE 交換器即可同時提供網路連線與電源；亦可使用 DC 12V / 1.5A 電源變壓器供電。
⚠ 安裝使用貼心叮嚀
- 首次設定建議將電腦網路卡 IP 設為 192.168.0.X 同網段，再透過瀏覽器登入 192.168.0.80 進行規劃。
- 工程部署完成後，請務必立即修改預設管理者（admin）與一般使用者密碼，確保機房資訊安全。
- 連接或拔除訊號線前，請先關閉設備電源；RS-232 與 Relay 施工時亦應核對受控設備的接線與規格。
- 使用 PoE 網路供電時，請確認前端網路交換器支援 IEEE 802.3af/at 標準規範。
- 安裝環境請保持通風、乾燥並避免液體進入；網路佈線建議使用屏蔽網路線與屏蔽 RJ45 接頭。
✓ 產品標準包裝內容物
- 1 × CP1100_B 壁掛式音量旋鈕智慧控制主機本體
- 2 × 3-PIN Phoenix 端子台
- 3 × 2-PIN Phoenix 端子台
- 1 × DC 12V / 1.5A 電源變壓器
- 1 × 電源變壓器插頭轉換頭
- 1 × 使用說明書
