瑞昱 Realtek 旗艦核心晶片
採用台灣晶片領導品牌 Realtek RTD 高效影像處理晶片，運算效能強勁且運作極致穩定可靠。
HYBRID MATRIX & VIDEO WALL PROCESSOR
拼接矩陣混合處理器
矩陣切換 × 電視牆拼接 × 四分割畫面，一機整合多元顯示
瑞昱 Realtek 晶片・4×HDMI＋1×DP・NxM 拼接・四分割・90°/180°/270° 旋轉・拼縫調整・RS-232・TCP/IP
PANIO CH4432
產品重點摘要
CH4432 是什麼？旗艦三合一混合影像處理器
CH4432 搭載台灣晶片之光 瑞昱 Realtek RTD 核心方案，是一台高穩定度的三合一混合處理設備。單機整合了 無縫矩陣切換、電視牆拼接與四畫面分割 三大核心能力，支援 4 路 HDMI 與 1 路 DP 輸入。具備 NxM 電視牆拼接、單屏四分割多工監看、旋轉鏡像與拼縫微調，搭配 RS-232 與 TCP/IP 網路控制，大幅精簡系統架構與工程佈署成本。
- 處理核心
- 瑞昱 Realtek RTD
- 架構整合
- 矩陣＋電視牆＋四分割
- 輸入介面
- 4×HDMI ＋ 1×DP
- 最高輸入解析度
- 4K @60Hz (DP/HDMI3/4)
- 電視牆佈局
- NxM / 2×2 / 1×4 等
- 畫面旋轉
- 90° / 180° / 270° / 鏡像
- 控制訊號
- RS-232 / TCP-IP / IR
- 介面語言
- 繁中 / 簡中 / English
核心特色
CH4432 六大關鍵能力
三合一多工混合架構
完美結合矩陣切換、電視牆拼接與 4 畫面分割三大系統功能，無須多機堆疊即可完成各類顯示配置。
NxM 電視牆拼接＋多分割
支援 2×2、左右 2×1、上下 1×2、1×4 及子母畫面，電視牆整體與各螢幕均支援自由分割。
5 路多訊號輸入整合
具備 4 組 HDMI 與 1 組 DisplayPort 輸入，DP 與 HDMI 3/4 支援 4K@60Hz 頂規畫質，方便整合各型訊源。
多角度旋轉與拼縫精準校正
支援單屏或整體 90° / 180° / 270° 旋轉與鏡像顯示，並具備邊框拼縫、亮度與對比細部調校。
RS-232 與 TCP/IP 智慧控制
支援面板按鍵、紅外遙控、RS-232 與 TCP/IP 網路指令，內建三語系介面，無縫串聯環控系統。
三大整合能力
MODE 01
MODE 02
MODE 03

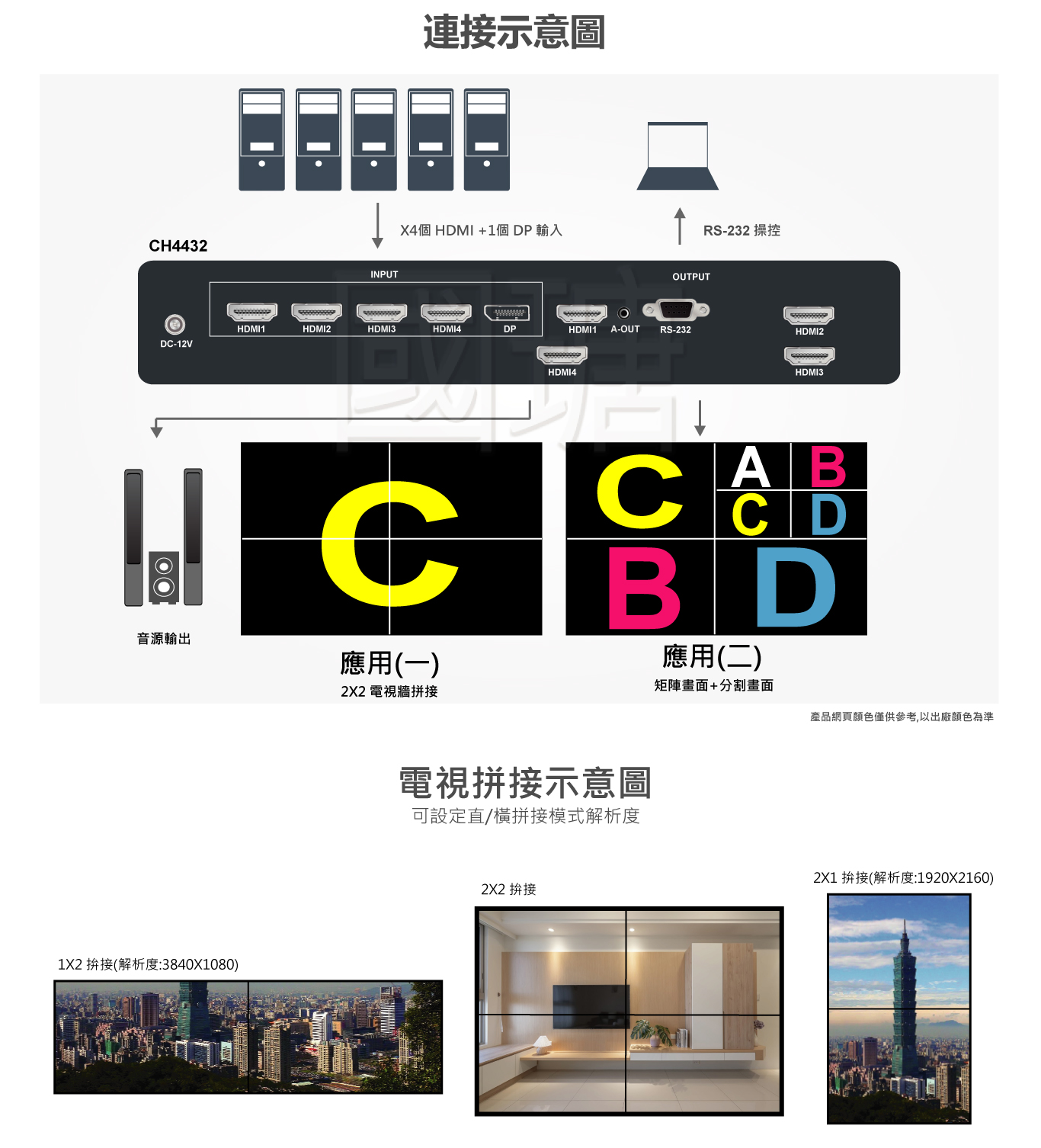

無縫矩陣＋視牆拼接＋四分割畫面多工處理
CH4432 將複雜的多螢幕矩陣路由、跨屏電視牆合成運算與四分割同步監看集中於單一硬體平台。
5進4出 無縫矩陣切換
支援 4×HDMI 與 1×DP 中任選 4 路輸入，具兩鍵快切與預覽功能，支援一對一、一對多訊號切換。
- 5 組訊源自由切換至 4 組 HDMI 輸出
- 支援 3.5mm 獨立音訊輸出
- 無縫快速切換無黑屏干擾
NxM 電視牆拼接處理
提供多種靈活的跨螢幕拼接組合，支援螢幕旋轉並能細部修正實體螢幕邊框。
- 支援 2×2、1×2、2×1、1×4、4×1 組合
- 支援單屏/整體 90°/180°/270° 旋轉
- 拼縫、亮度、對比度精細微調
單屏/電視牆 四分割顯示
任一輸出端均支援四畫面分割，每個分割視窗皆可獨立指定訊源進行多工監看。
- 任一輸出端皆支援四畫面分割
- 電視牆支援整體四分割與子母畫面
- 單一螢幕同步監看多路獨立訊號
整合提醒：DP 與 HDMI 3/4 支援 4K@60Hz 高規輸入，HDMI 1/2 支援 4K@30Hz；建議使用通過檢驗之高規格線材，以確保多路訊號與拼接顯示的高穩定度。
工程整合優勢
為什麼 CH4432 適合工程專案？
▸ 台灣晶片 穩定首選
核心搭載 Realtek RTD 顯示晶片，具備卓越相容性與低發熱特性，適合 24/7 連續運作。
▸ 三機合一 節省預算
一機抵三機（矩陣＋拼接器＋四分割器），免去多層訊號中繼設備與複雜線路配置。
▸ 直立橫置 自由旋轉
內建硬體級 90°/180°/270° 旋轉與鏡像功能，直立廣告看板或特殊拼接無須額外旋轉器。
▸ 支援 DP + HDMI 4K 輸入
兼具 DisplayPort 與多路 HDMI，輕鬆介接高階電腦工作站、醫療儀器與伺服器訊號。
▸ 邊框拼縫 像素級微調
支援拼縫間距補償調整，消除螢幕外框造成的視覺撕裂感，讓大電視牆畫面天衣無縫。
▸ 雙網路/中控整合
提供 RS-232 序列埠與 TCP/IP 網路通訊介面，能無縫整合各大商業中控系統指令控制。
完整能力
CH4432 詳細功能說明
- 產品類型：拼接矩陣混合處理器（矩陣切換 × 電視牆拼接 × 四分割畫面）。
- 台灣核心：搭載 Realtek RTD 顯示處理晶片，確保高穩定度的影像傳輸與切換。
- 5 進 4 出無縫矩陣：支援 4×HDMI 與 1×DP 中任選 4 路輸入，具兩鍵快切與預覽功能。
- 電視牆拼接架構：支援 NxM 彈性拼接（上下 1×2、左右 2×1、2×2、1×3、3×1、1×4、4×1 及子母畫面）。
- 多分割畫面能力：矩陣模式全面支援任一輸出端四畫面分割顯示，電視牆亦支援整體四分割配置。
- 獨立訊號指定：每一個分割畫面皆可自由指定不同訊號來源，大幅提升監控與展示彈性。
- 畫面幾何調整：支援單屏或整體畫面 90° / 180° / 270° 旋轉與鏡像顯示，適配多種安裝場景。
- 影像優化調校：內建拼縫補償、亮度與對比度精細調整，確保大畫面呈現最佳效果。
- 多元控制模式：支援前面板實體按鍵、IR 紅外遙控、RS-232 序列通訊以及 TCP/IP 網路協定。
- 三語系操作選單：內建繁體中文、簡體中文與 English 三語系操作介面，便利跨國專案管理。
- 音訊解嵌輸出：具備 1 組 3.5mm 音訊輸出孔，便於外接音響、混音器或擴大機。
- 外觀與機構：尺寸為 302 × 148 × 45 mm，重量約 1.50 kg；採用 DC 12V／3A 變壓器供電。
應用場景
四種典型場景，對應多元混合顯示任務
CH4432 一機兼具大螢幕拼接震撼感與四分割多工監看能力，廣泛應用於專業視聽工程。
指揮應變中心與安防中控室
在電視牆上四分割同步監看多台電腦即時圖資與監視器畫面，緊急時可瞬間將關鍵畫面放大為 2×2 全螢幕。
企業多功能會議室與演講廳
一對一交叉切換筆電、視訊會議主機與 DP 高畫質工作站，利用子母畫面（PIP）實現主簡報與講師鏡頭並陳。
數位廣告看板與百貨旗艦展廳
透過硬體 90° 或 270° 旋轉功能，直立式拼接多台超窄邊框螢幕，配合拼縫微調技術打造流暢奪目的形象視牆。
遠距示範教室與學術研討空間
單一螢幕即可同時展現教材、實物投影機、電腦操作步驟等多重視窗，透過 TCP/IP 中控一鍵切換預設佈局。
技術資料
CH4432 完整技術規格
| 規格項目 | CH4432 |
|---|---|
| 產品類型 | 拼接矩陣混合處理器（矩陣切換 × 電視牆拼接 × 四分割畫面） |
| 核心處理晶片 | 瑞昱 Realtek RTD 顯示處理晶片 |
| 訊號輸入介面 | 4 × HDMI、1 × DisplayPort |
| 訊號輸出介面 | 4 × HDMI（第 5 路選配）、1 × 3.5mm 音訊孔 |
| 輸入最高解析度 | DP：最高 4K @60Hz；HDMI 1/2：最高 4K @30Hz；HDMI 3/4：最高 4K @60Hz（向下相容） |
| 輸出解析度（自由切換） | 1024×768、1280×720、1280×800、1920×1080、1920×1200 @60Hz（拼接模式） |
| 電視牆顯示功能 | 上下 1×2、左右 2×1、2×2、1×3、3×1、1×4、4×1、子母畫面（PIP） |
| 四分割畫面模式 | 支援任一輸出端四分割顯示；電視牆整體四分割；視窗訊源可自由指定 |
| 畫面幾何與微調 | 拼縫、亮度、對比度調整；單屏或整體 90°/180°/270° 旋轉與鏡像顯示 |
| 控制方法 | 前面板實體按鍵、IR 紅外遙控、RS-232 序列介面、TCP/IP 網路介面 |
| 操作介面語言 | 繁體中文 / 簡體中文 / English |
| 電源供應 | DC 12V／3A 電源變壓器 |
| 尺寸（長 × 寬 × 高） | 302 × 148 × 45 mm |
| 產品重量 | 1.50 kg |
FAQ
CH4432 採購常見問題
CH4432 的核心架構與三大功能是什麼？
CH4432 搭載台灣晶片之光 Realtek RTD 核心晶片，將「無縫矩陣切換」、「電視牆拼接處理」與「四分割畫面顯示」整合於單一機身，無須外接分割器即可自由配置畫面。
輸入介面有哪些？最高支援到多少解析度？
本機提供 4 組 HDMI 與 1 組 DisplayPort 輸入。其中 DP 與 HDMI 3/4 支援最高 4K @60Hz；HDMI 1/2 支援 4K @30Hz，全面向下相容各式 1080P 或較低解析度設備。
電視牆拼接模式有哪些？是否支援畫面旋轉與修邊？
支援 2×2、左右 2×1、上下 1×2、1×3、3×1、1×4、4×1 等組合及子母畫面。同時內建拼縫修邊、亮度、對比調整，並支援單屏或整體 90°/180°/270° 旋轉與鏡像顯示。
可以在單一螢幕上同時看多個畫面嗎？
可以。CH4432 支援任一輸出端四分割畫面顯示，每個分割視窗都可以獨立指定不同的訊源輸入，非常適合多路監控與跨訊號比對作業。
支援哪些遠端控制方式？可以整合第三方中控嗎？
支援前面板按鍵、IR 遙控器、RS-232 序列通訊以及 TCP/IP 網路指令，可完美對接 Crestron、AMX 等各型環控系統，並內建繁中/簡中/英文三語系選單。
是否有獨立音訊輸出？如何外接音響？
機身後方具備 1 組 3.5mm 獨立音訊輸出孔，可將輸入訊號中的聲音分離解嵌，直接外接至會議室擴大機、混音器或主動式喇叭設備。
線材長度與佈線規劃有何建議？
建議使用標準檢驗合格之高規格 HDMI / DP 線材；若現場輸入或輸出距離超過 10 公尺，強烈建議搭配 PANIO 專用訊號延長器以確保訊號傳輸穩定度。
保固多久？售後服務需要提供哪些資訊？
本產品享有原廠 1 年保固。若有諮詢或維修需求，請提供產品型號、機身序號、購買日期及現場所接設備配置說明，工程人員將迅速為您提供解決方案。
⚠ 佈線與導入提醒
- 請使用合格認證之 HDMI / DisplayPort 線材，確保高解析影音傳輸穩定度。
- 為維持系統穩定性，避免串接過多未經認證的切換或轉換設備以降低衰減。
- 隨附之紅外遙控器不含電池，請自行配備符合規格之電池使用。
- 進行 RS-232 / TCP/IP 環控整合前，請詳閱操作說明書並確認鮑率與控制代碼。
✓ 包裝內容物
- CH4432 拼接矩陣混合處理器主機 × 1
- 紅外線遙控器 × 1（未附電池）
- DC 12V／3A 原廠電源變壓器 × 1
- 操作說明書 × 1
