16 台電腦集中管理
以 1 組鍵盤滑鼠與 1 台顯示器切換控制最多 16 台 PC，減少多套周邊與螢幕佔用。
16 PORT HDMI KVM・4K60 集中管理
16 台電腦 1 組鍵盤滑鼠・1 台顯示器集中控制

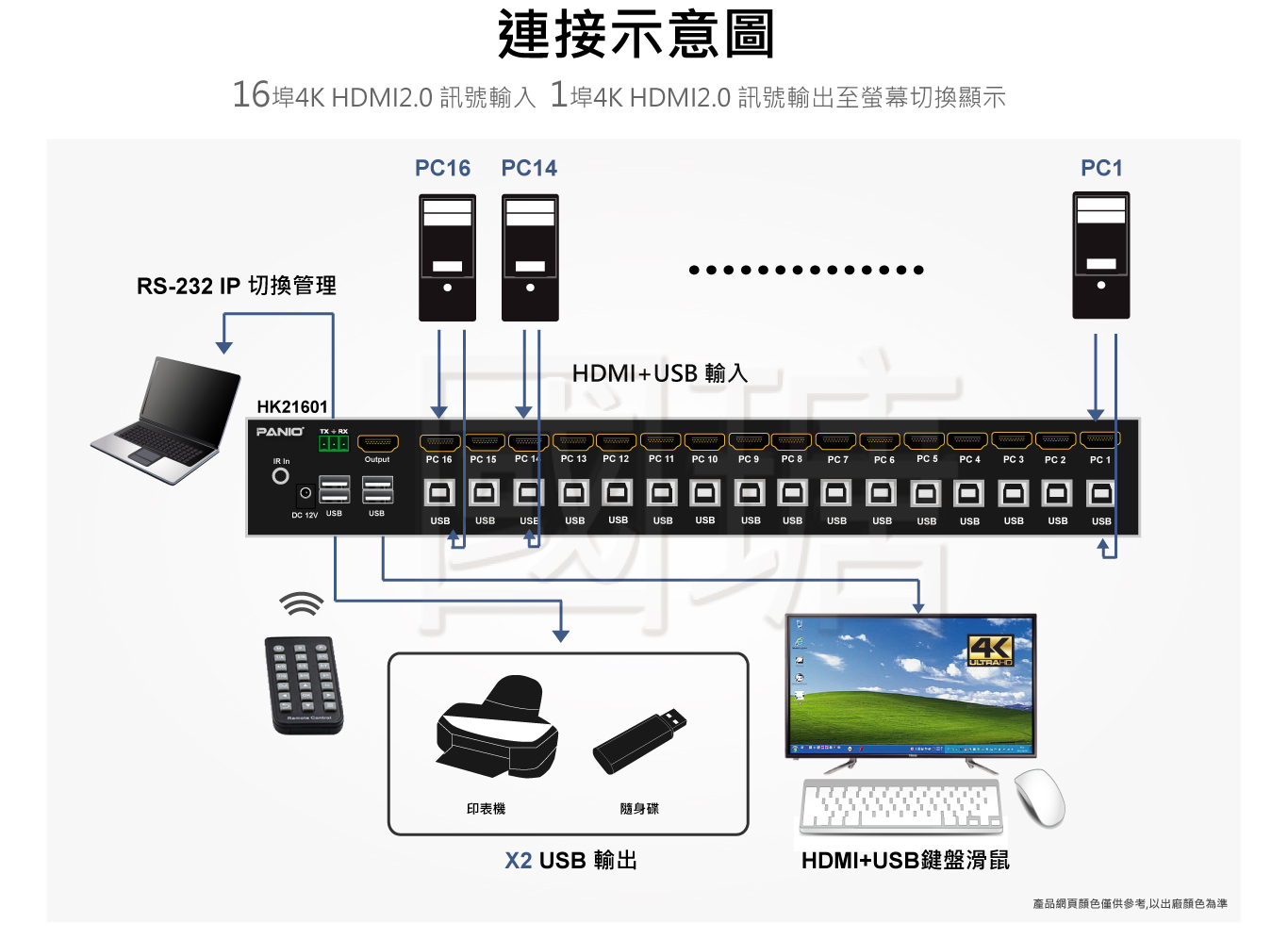

16埠 HDMI KVM切換器，整合 4K@60Hz、EDID 模擬、USB 3.0 周邊共享與多種本地 / 遠端控制方式。
3840×2160@60Hz 4:4:4・16× HDMI + USB PC 輸入・USB 3.2 Gen 1・Hotkey・IR・RS232・LAN TCP/IP・Auto Scan
PANIO HK21601
核心功能
HK21601 16埠 KVM 八大管理能力
從 4K 顯示、16 主機集中切換到網路控制與自動巡檢，將大量電腦操作整合至單一控制桌。
4K@60Hz 4:4:4
最高支援 3840×2160@60Hz 4:4:4，兼顧高解析畫面與桌面文字清晰度。
每埠 EDID 模擬
每個輸入端口配置 EDID 模擬器，讓電腦持續取得正確顯示資訊，降低切換時解析度重抓問題。
高速 USB 周邊共享
提供 USB 3.2 Gen 1 埠，可將 USB 3.0 儲存裝置、印表機或其他周邊共享給目前選定電腦。
自動掃描模式
可依設定時間間隔自動巡迴切換已開機且連接的主機，適合巡檢、監看與設備狀態確認。
自動偵測輸入
接入新的有效訊源或移除現有訊源時，可自動切換至可用輸入，提高日常操作便利性。
LAN TCP/IP 控制
內建 LAN 埠，可透過 TCP/IP 指令或控制軟體切換 1～16 輸入並進行基本系統設定。
RS232 系統整合
支援 RS232 控制命令，便於串接中控、控制主機或自動化系統進行集中操作。
介面配置
前面板操作與後方連接埠
16埠版本前面板提供自動掃描時間設定、輸入選擇、狀態顯示、IR 與 LAN；後方則集中配置 16 組 HDMI + USB PC 輸入，以及 HDMI、鍵鼠、USB 3.0、RS232、IR 延伸與 DC 12V。
前面板
- SET / MIN / SEC：設定自動掃描時間間隔，最短 5 秒，可設定至 1 小時。
- 數字顯示：顯示目前輸入埠與相關狀態。
- IR 接收：接收紅外線遙控器指令。
- 1～9 / 1+ / Scan / 0：快速選擇 1～16 輸入、啟閉自動掃描與顯示低功耗模式。
- LAN：連接網路進行 TCP/IP 控制。
- Power：KVM 主機電源開關。
後方 / I/O
- 16 組輸入：每組包含 1 × HDMI IN 與 1 × USB PC 連接埠。
- HDMI OUT：連接 1 台 HDMI 顯示器。
- Keyboard / Mouse：連接外接 USB 鍵盤與滑鼠。
- USB 3.2 Gen 1：共享 USB 3.0 周邊裝置。
- RS232：連接外部中控或 PC 串列控制。
- IR EXT：外接 IR 接收延長線，便於機櫃安裝。
- DC 12V：連接 12V 電源供應器。
多元控制
五種切換方式，從桌面操作到中控整合
不同管理情境可使用不同切換介面；日常桌面操作可用按鍵、遙控與熱鍵，專案整合則可透過 RS232 或 LAN TCP/IP。
前面板按鍵
直接選擇 1～16 輸入，並可設定自動掃描時間與啟閉自動掃描。
紅外線遙控器
可直接選擇 1～16 輸入、開關自動偵測、自動掃描與蜂鳴器。
鍵盤熱鍵
預設使用右 Ctrl 觸發，可切換埠號、上一埠 / 下一埠、自動掃描與其他功能。
RS232 控制
通訊參數 9600 bps、8 data bits、No parity、1 stop bit，便於串接專案中控與控制軟體。
LAN TCP/IP 控制
預設 IP 192.168.1.10、TCP Port 5000，可透過局域網控制輸入切換與系統設定。
鍵盤熱鍵
不碰主機面板，也能快速切換 16 台電腦
預設熱鍵觸發鍵為 右 Ctrl。在 2 秒內連按兩次右 Ctrl，聽到蜂鳴聲後於 3 秒內輸入命令即可執行。若右 Ctrl 與軟體快捷鍵衝突，也可切換為 Scroll Lock。
- PC 1～9：右 Ctrl ×2 → 1～9。
- PC 10～16：右 Ctrl ×2 → 1 → 0～6。
- 上一埠 / 下一埠：PgUp / PgDn。
- 滑鼠滾輪切換：可透過 F6 啟用 / 關閉。
- 熱鍵觸發鍵切換：使用 F1 在右 Ctrl 與 Scroll Lock 間切換。
右 Ctrl→右 Ctrl→1～9切換 PC 1～9
右 Ctrl→右 Ctrl→1→0～6切換 PC 10～16
右 Ctrl→右 Ctrl→PgUp / PgDn上一埠 / 下一埠
右 Ctrl→右 Ctrl→Space啟用自動掃描
右 Ctrl→右 Ctrl→F6滑鼠滾輪切換模式
右 Ctrl→右 Ctrl→F11蜂鳴器開 / 關
自動管理
自動掃描、自動偵測與滑鼠滾輪切換
HK21601 不只手動切換，還可依巡檢需求自動輪播主機畫面，或在新訊源接入 / 移除時自動選擇可用輸入。
Auto Scan 自動掃描
依固定時間間隔自動切換已開機且連接的輸入設備。預設自動掃描時間為 15 秒，可透過前面板設定，最短 5 秒，並可調整至 1 小時。
Auto Detect 自動偵測
預設開啟。新有效輸入接入時可自動切換至新訊源；移除目前訊源時，可自動切換至下一個有效輸入。
Mouse Wheel 滾輪切換
啟用後可雙擊滑鼠滾輪切換到下一個輸入端口，適合頻繁巡查多台工作站時快速操作；此模式預設關閉。
LAN / RS232
網路與串列控制
可用 LAN 與 RS232 連接控制終端。若透過 LAN 控制，電腦與 HK21601 需位於相同網段；預設網路設定可由控制軟體進一步修改與查詢。
| 項目 | HK21601 預設 / 規格 |
|---|---|
| LAN IP 位址 | 192.168.1.10 |
| TCP 控制埠 | 5000 |
| 預設 Gateway | 192.168.1.1 |
| Subnet Mask | 255.255.255.0 |
| RS232 Baud Rate | 9600 bps |
| RS232 Data / Parity / Stop | 8 bits / None / 1 stop bit |
| 可控制內容 | 輸入 1～16 切換、蜂鳴器、自動偵測、LED 顯示逾時等系統功能 |
應用場景
HK21601 適合哪些 16 台電腦集中管理環境？
適合大量主機集中於同一機櫃、控制桌或工作區，且需要快速切換畫面、鍵鼠控制與 USB 周邊共享的專業應用。
伺服器機房
以單一 Console 控制多台伺服器或維運主機，降低螢幕與鍵鼠配置數量。
監控與控制中心
切換不同監控、管理與後台工作站，搭配自動掃描進行日常巡檢。
工廠與產線
集中操作多台產線 PC、測試工作站或設備控制電腦，簡化控制桌。
實驗室與測試站
適合多台 DUT、工作站或測試電腦共用顯示器、鍵鼠與 USB 儲存周邊。
教育電腦教室
管理講師機、實驗機或多台教學 PC，方便快速切換不同主機畫面。
多主機工程桌
軟體測試、相容性驗證與維修環境可用單一顯示器切換 16 台工作站。
技術資料
HK21601 16埠 HDMI KVM 主要規格
以下規格依提供的 16×1 KVM 技術資料整理。實際顯示效果仍會受到訊源、顯示器、線材、作業系統與 USB 周邊相容性影響。
| 規格項目 | HK21601 |
|---|---|
| 產品類型 | 16 進 1 出 HDMI KVM 切換器 |
| 可控制電腦數量 | 最多 16 台 PC |
| Console | 1 × HDMI 顯示器 + 1 組 USB 鍵盤 / 滑鼠 |
| PC 輸入 | 16 組；每組包含 HDMI 視訊輸入 + USB 控制連接 |
| 最高解析度 | 3840 × 2160 @ 60Hz 4:4:4 |
| EDID | 每個輸入端口內建 EDID 模擬器 |
| USB 周邊 | 1 × USB 3.2 Gen 1（相容 USB 3.0 裝置） |
| 鍵鼠輸入 | USB Keyboard + USB Mouse |
| HDMI 輸出 | 1 × HDMI OUT |
| 切換方式 | 前面板、紅外線遙控器、鍵盤熱鍵、RS232、LAN TCP/IP |
| 自動掃描 | 支援；預設 15 秒，前面板可設定 5 秒～1 小時 |
| 自動偵測 | 支援；預設開啟 |
| 滑鼠滾輪切換 | 支援；預設關閉，可由熱鍵啟用 |
| 熱插拔 | 支援，可在不關閉設備情況下連接或斷開設備 |
| 作業系統相容性 | Windows、macOS、Unix、Debian、Ubuntu、Fedora、Raspbian 與其他 Linux 系統 |
| LAN 預設值 | IP 192.168.1.10；Port 5000；Gateway 192.168.1.1；Mask 255.255.255.0 |
| RS232 | 9600 bps / 8 data bits / No parity / 1 stop bit |
| IR | 內建 IR 接收 + 外接 IR 接收延長埠 |
| 電源 | DC 12V |
標準配件
×1
×16
×1
×1
×1
×1
附
HK21601 包裝內容
實際出貨內容與線材數量以正式出貨版本為準；下列列出技術資料明確標示的主要配件。
HK21601 主機
16埠 HDMI KVM 切換器
USB 2.0 連接線
連接 16 台電腦與 KVM USB 控制端口
紅外線遙控器
輸入切換與系統操作
IR 接收延長線
機櫃 / 隱藏安裝使用
DC 12V 電源
KVM 主機供電
3-pin 連接器
RS232 控制連接
機架耳 / 使用手冊
機櫃安裝與操作說明
常見問題
HK21601 16埠 KVM 常見問題
HK21601 可以用一套鍵盤滑鼠控制 16 台電腦嗎？
可以。HK21601 是 16×1 HDMI KVM，可將最多 16 台電腦的 HDMI 與 USB 控制訊號接入同一台 KVM，再用 1 台 HDMI 顯示器與 1 組鍵盤滑鼠切換操作目前選定的電腦。
HK21601 最高支援多少解析度？
最高支援 3840×2160@60Hz 4:4:4。實際顯示能力仍取決於電腦顯示卡、作業系統、顯示器與 HDMI 線材品質。
除了前面板，還有哪些方式可以切換 1～16 輸入？
可使用紅外線遙控器、鍵盤熱鍵、RS232 串列控制與 LAN TCP/IP 控制；日常桌面操作與系統整合均可使用。
LAN 控制的預設 IP 與 Port 是多少？
預設 IP 為 192.168.1.10，TCP Port 為 5000，Gateway 為 192.168.1.1，Subnet Mask 為 255.255.255.0。控制電腦需與 KVM 位於相同網段。
HK21601 支援自動掃描嗎？
支援。自動掃描可依時間間隔循環顯示已開機且連接的主機，預設間隔 15 秒；前面板可設定 5 秒至 1 小時。
HK21601 能共享 USB 3.0 隨身碟或印表機嗎？
可以。主機提供 USB 3.2 Gen 1 埠，可連接 USB 3.0 周邊，讓目前選定的 PC 使用共享裝置。實際相容性仍需依 USB 周邊種類與作業系統確認。
每個輸入埠都有 EDID 嗎？
有。技術資料指出每個輸入端口具 EDID 模擬器，可讓各台電腦持續取得顯示資訊，提升多主機切換時的顯示穩定性。
可以改用 Scroll Lock 當熱鍵嗎？
可以。預設熱鍵觸發鍵為右 Ctrl；若與其他軟體快捷鍵衝突，可透過 F1 指令切換為 Scroll Lock，再依相同邏輯執行 KVM 熱鍵控制。
安裝提醒
16埠 KVM 部署與相容性注意事項
- 16 台 PC 需同時配置大量 HDMI 與 USB 線材，建議先規劃機櫃、線槽、電源與線材標籤，再開始安裝。
- 每台 PC 的 HDMI 與 USB 控制線應使用相同編號標籤，避免影像來源與鍵鼠控制對象配錯。
- 若要使用鍵盤熱鍵，建議使用具有獨立右 Ctrl 與 Scroll Lock 鍵的標準全尺寸外接鍵盤。
- LAN 控制時，請先確認管理電腦與 HK21601 位於相同網段，並避免其他設備占用 192.168.1.10。
- 4K60 顯示對 HDMI 線材品質較敏感，若遇到黑屏、閃爍或無訊號，建議先使用短距離直連線材排除相容性問題。
- 進行大量線材插拔或維護前，建議先確認主機與周邊供電狀態，以避免誤操作造成設備異常。
