12 埠多介面輸入
HDMI／VGA／BNC 各 4 埠分屬 4 組通道，每組擇一輸入，最多同時顯示 4 路選定訊號。
Full HD 1080P・4 組輸入通道・HDMI+VGA+BNC 多介面

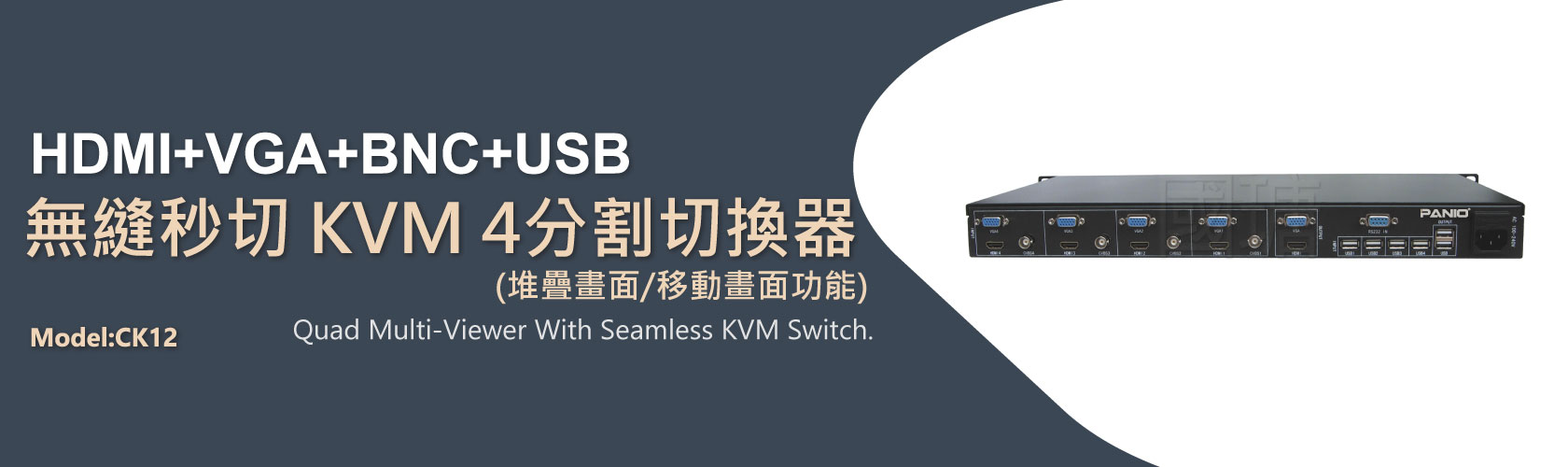

12進2出 HDMI+VGA+BNC 多介面 KVM 切換器
12 個影像輸入埠（4 組通道擇一） × HDMI＋VGA 雙螢幕同步輸出 × 4 分割／子母畫面 × 4 台主機共用鍵鼠
多種顯示布局・無縫訊號切換・畫面透明度調整／疊加・面板／遙控器／RS-232／軟體控制
PANIO CK12
產品重點摘要
CK12 是什麼？4 組 HDMI／VGA／BNC 混合通道的四分割 KVM 切換器
CK12 是 PANIO 針對新舊設備混用環境打造的 12進2出 HDMI＋VGA＋BNC 多介面 KVM 多電腦切換器。機身具備 4 組輸入通道，每組各有 HDMI、VGA、BNC 三種介面可選，合計 12 個實體影像輸入埠；實際最多同時選取 4 路影像進行分割顯示。電腦、攝影機及複合視訊設備可整合至同一系統；輸出端提供 HDMI × 1 與 VGA × 1，可在兩台顯示器同步呈現相同畫面。
預設 4 分割顯示，也能透過控制軟體設定 3 分割、2 分割、1 大 3 小、子母畫面、全螢幕及畫面堆疊／移動等布局；採用 無縫切換 技術，並支援畫面透明度調整與多層訊號疊加。4 埠 USB 鍵鼠模組讓單組鍵盤滑鼠集中管理 4 台主機，並可透過面板按鍵、紅外線遙控器、RS-232 與專屬軟體進行近端及遠端控制，適合會議室、監控機房與教學中心整合新舊視訊設備。
- 介面架構
- 4 組通道・12 個影像埠
- 影像輸入
- HDMI/VGA/BNC 各 4
- 最高畫質
- 1080P (1920×1080)
- 顯示模式
- 4 分割預設＋進階布局
- 雙螢幕輸出
- HDMI＋VGA 同步
- 鍵鼠控制
- 單組管控 4 台
- 切換技術
- 無縫訊號切換
- 中控整合
- 遙控/按鍵/RS-232
核心特色
CK12 六大關鍵能力
HDMI＋VGA 雙螢幕輸出
具備 HDMI × 1 與 VGA × 1，同步輸出同一組分割或全螢幕畫面，便於會議簡報及輔助監看。
9 種顯示模式
4 分割為預設，另可透過控制軟體設定 3／2 分割、1 大 3 小、子母、全螢幕及疊加、移動等布局。
無縫訊號切換
提供無縫影像切換，降低一般切換流程中的黑屏與畫面中斷；效果依來源訊號與顯示設備而定。
單組鍵鼠管控 4 台
內建 4 埠 USB 鍵鼠模組，一組鍵盤滑鼠即可集中管理 4 台電腦，桌面免堆多組週邊。
透明度與多層疊加
單一畫面透明度 0-100% 可調、多源影像堆疊顯示，並支援 RS-232 中控整合與軟體控制。
三大整合能力
MODE 01
MODE 02
MODE 03
異構訊號整合＋雙螢幕彈性布局＋無縫多元中控
CK12 將 12 埠混合介面接入、HDMI＋VGA 雙螢幕顯示與多種控制方式整合於單一設備，讓新舊設備共存的多電腦環境協作更流暢。
12 埠異構訊號整合
4 組輸入通道，每組皆可於 HDMI／VGA／BNC 間隨選切換，無需額外轉換器即可混接各類設備。
- 相容電腦、攝影機、播放器等數位訊號
- 支援 BNC 類比監控與視訊設備接入
- 合計 12 埠輸入，異質系統一機整合
雙螢幕 × 9 模式彈性布局
HDMI＋VGA 同步顯示相同內容，搭配 4 分割、子母及堆疊等畫面布局，並以軟體調整版面。
- HDMI／VGA 雙螢幕同步顯示
- 4 分割預設，1大3小／子母／堆疊彈性切換
- 軟體即時調整畫面位置與排列順序
無縫切換與多元中控
無縫切換技術搭配面板按鍵、遙控器、RS-232 與軟體，可滿足近端操作與控制系統整合。
- 採用無縫影像切換技術
- 透明度 0-100% 多層訊號疊加
- RS-232 指令與專屬軟體導入中控
部署限制提醒：12 個影像輸入埠分成 4 組擇一通道；USB 鍵鼠僅能操控已連接 USB 的電腦，VGA／BNC 訊源若未另接電腦 USB 並不能直接操控；HDMI／VGA 兩路顯示輸出採同步畫面；進階布局需透過 RS-232 控制軟體設定。
整合指引
STEP 01
STEP 02
STEP 03
STEP 04
CK12 如何接線與設定？
每一組輸入通道只能選取其中一個影像介面，USB 鍵鼠通道則需對應要操控的電腦。
選擇 4 組影像來源
從每組 HDMI、VGA 或 BNC 擇一，分別接入電腦、播放器或複合視訊設備。
連接 HDMI／VGA 螢幕
接到 HDMI 與 VGA 輸出埠；兩個顯示介面同步呈現同一組畫面布局。
對應 USB 電腦端
將最多 4 台需控制的電腦連至 USB 輸入，再接鍵盤與滑鼠到 2 個 USB 輸出埠。
選擇顯示與控制模式
以面板或遙控器操作基本切換；使用 RS-232 與控制軟體調整疊層、尺寸及位置。
工程整合優勢
為什麼 CK12 是新舊設備混用環境的首選？
▸ 新舊介面一機整合
4 組通道各提供 HDMI、VGA、BNC 可選介面，整合數位與傳統類比視訊來源。
▸ 雙螢幕同步／獨立輸出
HDMI 與 VGA 同步顯示相同畫面，可延伸到不同形式的顯示設備。
▸ 4 分割多源同屏
可將最多 4 組選定訊號在同一畫面分割呈現，並切換其他布局。
▸ 無縫切換不中斷
以無縫切換減少不同畫面之間的顯示中斷，適合監看與展示作業。
▸ 單組鍵鼠管 4 台
4 埠 USB 集中管控，桌面不需堆放多組鍵盤滑鼠，切換直覺快速。
▸ RS-232 導入中控
串列指令與專屬軟體支援，容易融入機房、戰情室與會議室中控系統。
完整能力
CK12 詳細功能說明

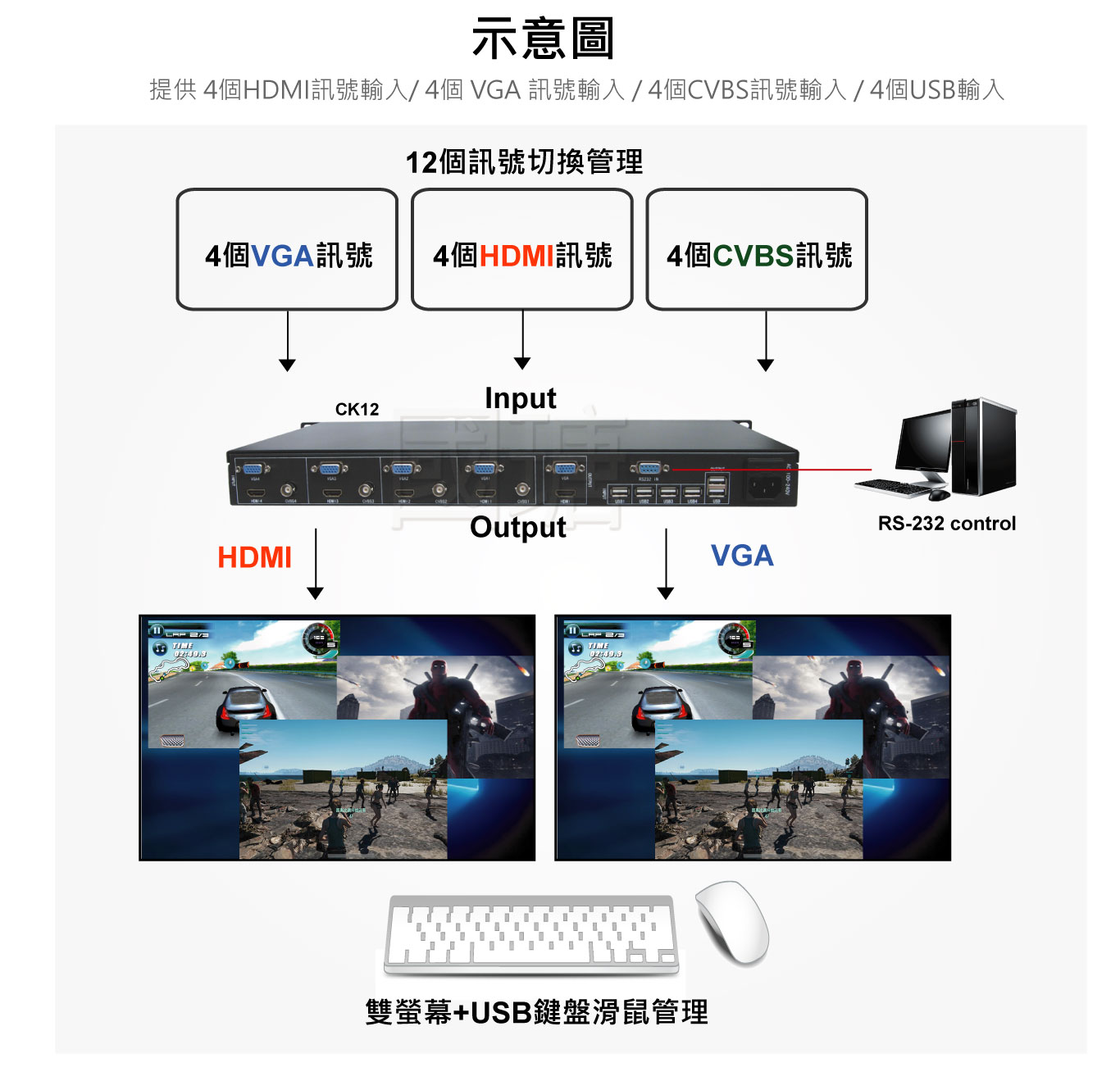

- 12 個影像埠／4 組有效通道：HDMI、VGA、BNC 各 4 埠，分別屬於 4 組通道，每組擇一訊源，最多 4 路同時進行分割顯示。
- HDMI＋VGA 雙螢幕：HDMI × 1 與 VGA × 1 同步輸出相同畫面，適合顯示器及投影設備同步展示。
- 4 埠 USB 鍵鼠集中控制：透過單組鍵盤滑鼠直覺操控 4 台主機（僅連接 USB 線材之設備可控制），支援跨平台系統切換。
- 高解析度支援：最高支援 1920×1080@60Hz（Full HD），相容 480p／720p／1080i／1080p，確保畫面流暢清晰。

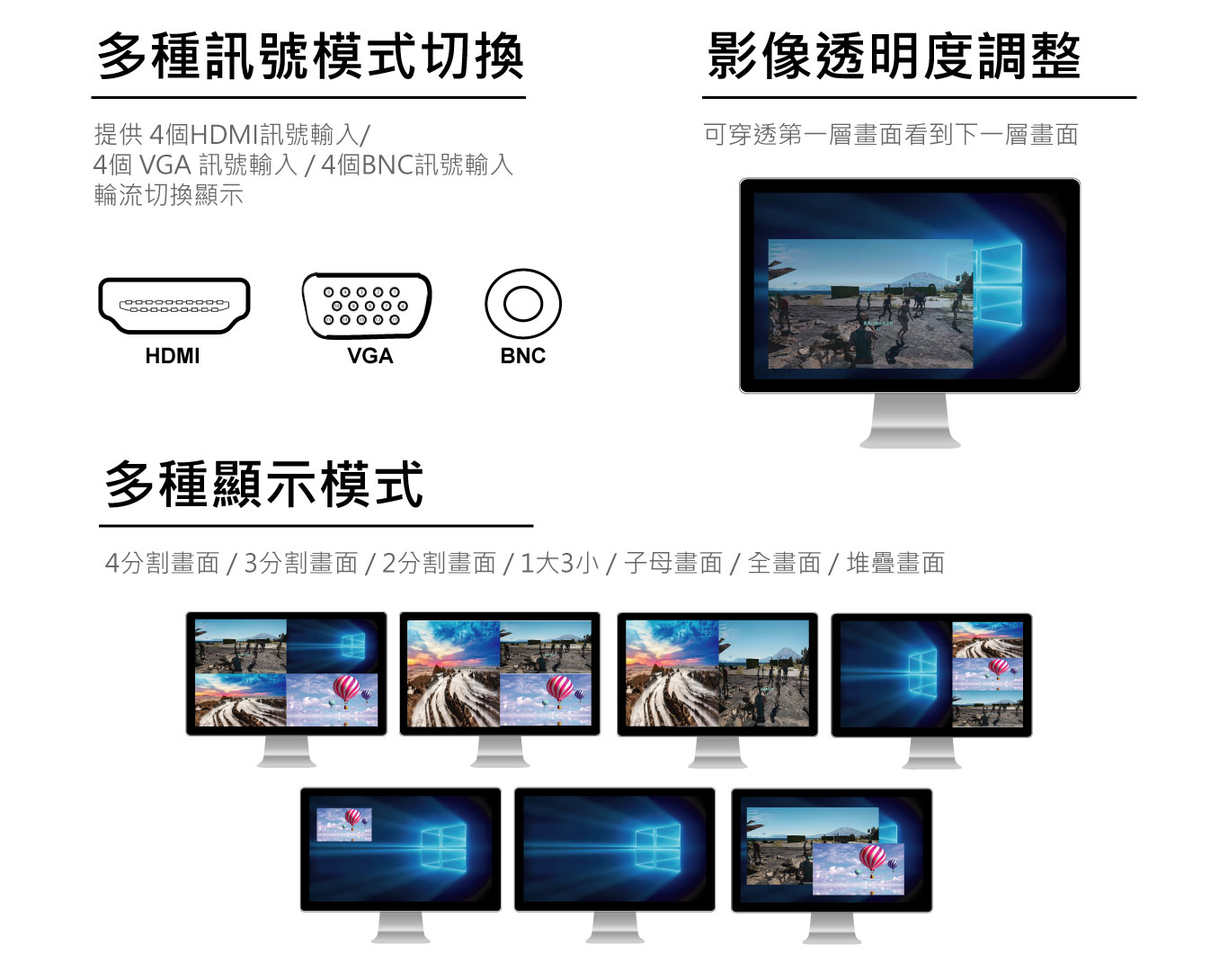

- 彈性顯示模式陣列：內建 4 分割（預設）、3 分割、2 分割、1大3小、子母畫面、全螢幕、堆疊畫面及畫面移動功能，透過軟體即時調整布局。
- 無縫切換技術：減少影像訊號切換時的中斷；實際切換效果仍受訊號格式、設備相容性與顯示器影響。
- 進階影像處理：支援畫面透明度 0-100% 調整，實現多層訊號疊加顯示，適用數據疊覆與圖資整合監控場景。
- 多元操控介面：支援面板按鍵、紅外線遙控器、RS-232 串列控制與專屬軟體，滿足近端與遠端管理需求。
應用場景
CK12 適合哪些新舊設備混用場景？
當現場同時存在 HDMI 數位設備與 VGA／BNC 類比訊號，又需要雙螢幕同步顯示，以及單組鍵鼠集中管理時，CK12 可作為視訊整合切換核心。
企業視訊會議室
多人多設備輪流上線，4 分割同屏、無縫切換免拔線。
多媒體教學中心
整合 HDMI／VGA／BNC 訊號，在 HDMI 與 VGA 顯示器同步展示教材。
監控機房／戰情室
多源監控畫面分割上牆，透明度疊加凸顯重點數據與圖資。
展覽展演場域
同步輸出到兩台顯示器，利用子母畫面與疊加呈現不同來源影像。
金融交易室
多主機訊號集中顯示，單組鍵鼠快速切換操作席位。
系統整合專案
RS-232 指令導入中控系統，適合異質視訊環境整合建置。
技術資料
CK12 完整技術規格
影像最多同時選取 4 路，請勿將 12 個實體埠誤解成 12 畫面同時輸出。
| 規格項目 | CK12 規格 |
|---|---|
| 產品類型 | 12 個影像輸入埠、4 組擇一通道、HDMI／VGA 雙介面同步輸出的 KVM 多畫面切換器 |
| 輸入介面 | HDMI × 4、VGA × 4、BNC（複合視訊）× 4；USB 電腦端 × 4；RS-232 × 1 |
| 有效影像通道 | 4 組；各組從 HDMI／VGA／BNC 選擇 1 種來源，最多同時顯示 4 路 |
| 輸出介面 | HDMI × 1（含音訊）、VGA × 1（與 HDMI 同步顯示）、USB × 2（鍵盤／滑鼠） |
| 支援解析度 | 480p、720p、1080i、1080p，最高 1920×1080@60Hz（Full HD） |
| 顯示模式 | 4 分割（預設）；透過控制軟體設定 3 分割、2 分割、1 大 3 小、子母、全螢幕、疊加與畫面移動等布局 |
| 影像處理 | 畫面透明度 0-100% 可調、多層訊號堆疊顯示、畫面位置即時移動 |
| 切換技術 | 無縫影像切換；實際效果以設備及訊號條件為準 |
| 控制方式 | 紅外線遙控器、前面板按鍵、RS-232 串列控制、控制軟體 |
| 鍵鼠控制 | 4 埠 USB，單組鍵盤滑鼠集中管理 4 台主機（僅 USB 連接設備可控） |
| 電源供應 | AC 110–240V |
| 尺寸 | 442 × 242 × 45 mm（長 × 寬 × 高） |
| 材質 | 金屬機身 |
FAQ
CK12 採購與整合常見問題
CK12 的 12 埠輸入要如何配置？
CK12 具備 12 個實體影像埠（HDMI × 4、VGA × 4、BNC × 4），採「4 組通道、每組 3 選 1」架構；最多可同時接入並輸出 4 路訊號分割畫面。
HDMI 與 VGA 雙螢幕能否顯示不同畫面？
不支援獨立分屏。CK12 的 HDMI × 1 與 VGA × 1 為「鏡像同步輸出」，兩台顯示器將同步呈現相同的分割或主畫面內容。
CK12 提供哪些顯示模式？
內建 9 種顯示配置，包含預設的 4 分割，以及全螢幕、2 分割、3 分割、1 大 3 小、子母畫面（PIP）與畫面疊加等；進階布局可透過專屬控制軟體快速切換與自訂。
CK12 的無縫切換效果如何？
CK12 具備硬體級無縫切換技術，訊號切換時平滑順暢、無黑屏與畫面閃爍。建議將各訊源設定為相同解析度與更新率，以獲得最佳切換體驗。
單組鍵鼠可控制幾台主機？有何接線需求？
內建 4 埠 USB KVM 模組，只需一套鍵盤滑鼠即可集中操作 4 台主機。被控端主機除影像線外，需額外以 USB 連接線接至 CK12 才能啟用鍵鼠切換控制。
透明度調整與畫面堆疊有何應用場景？
透過軟體可調整疊加畫面的透明度，使底層資訊保持可見；非常適合監控中心、GIS 圖資系統或戰情室進行多圖層資料的即時比對與疊加監看。
⚠ 安裝使用貼心叮嚀
- 4 條 USB 線材需一一對應正確輸入編號，避免鍵盤滑鼠控制到錯誤電腦。
- 鍵鼠控制僅限以 USB 連接的電腦；只接影像線的設備無法經由本機鍵鼠操作。
- 12 個影像實體埠分屬 4 組輸入通道；HDMI 與 VGA 輸出同一畫面，並非兩個獨立顯示通道。
- 3 分割、堆疊畫面、透明度等進階布局，需透過 RS-232 連接專屬軟體設定。
- BNC 為類比複合視訊輸入；請確認訊號格式相容。Full HD 1080p60 為設備可支援的影像輸出規格，非 BNC 輸入畫質。
- 不建議未經確認即串接其他切換器、分配器或轉換器，以免影響訊號穩定。
- 遙控器不隨附電池，請另行準備相對應規格電池。
✓ 產品標準包裝內容物
- CK12 主機 × 1
- 電源線 × 1（AC 110V-240V）
- 紅外線遙控器 × 1（出廠無電池）
- 產品說明書 × 1
