8×8 任意矩陣路由
8 路 HDMI 輸入與 8 路 HDMI 輸出，訊號自由切換交叉分配，工業級電路確保長時間切換穩定不丟幀。
8×8 HDMI 2.0b MATRIX
8×8 4K60 HDMI 2.0b 矩陣切換器
ARC 音訊回傳 × 8路同軸與類比分離 × OLED 面板 × 網路中控
4K60 YUV 4:4:4・18Gbps・ARC/CEC・8路獨立音訊・OLED顯示・RS-232・TCP/IP・4K降頻1080P
PANIO CH8800K
產品重點摘要
CH8800K 是什麼？8 路 4K 訊源與 8 台顯示設備全規格工程級矩陣
CH8800K 是 PANIO 面向企業中控、弱電工程與劇院展示的 8 進 8 出 HDMI 2.0b 4K60Hz 矩陣切換器。支援 4K@60Hz (YUV 4:4:4)、18Gbps 超高頻寬，完美相容 HDR10+ 與 Dolby Vision；內建 ARC 音訊回傳、CEC 控制與 EDID 模擬管理，各輸出端獨立支援 4K 降頻至 1080P。配備 8 組同軸 (Coax) 與 8 組 3.5mm 立體聲獨立雙音訊分離輸出，前面板搭載高規 OLED 顯示螢幕，並支援按鍵、遙控器、RS-232 及 TCP/IP (Web GUI) 網路遠端控制，徹底解決訊號切換不穩與設備混搭難題。
- 矩陣架構
- 8×8 真矩陣
- 輸入／輸出
- 8×8 HDMI 2.0b
- 最高畫質
- 4K60 YUV 4:4:4
- 影音頻寬
- 18Gbps 全頻寬
- 音訊分離
- 8×同軸 + 8×3.5mm
- 特色功能
- ARC / CEC / EDID
- 影像相容
- 每輸出 4K→1080P 降頻
- 控制介面
- OLED / Web / RS-232 / TCP/IP
核心特色
CH8800K 六大關鍵能力
4K60 YUV 4:4:4 頂規畫質
支援 3840×2160@60Hz、18Gbps 頻寬，相容 HDR10+、HLG 及 Dolby Vision，還原極致高動態色彩。
ARC 音訊回傳與 CEC 控制
內建 ARC 音訊回傳通道將電視音訊送至擴大機；CEC 協定讓單一遙控器連動操控週邊裝置。
8路同軸與 3.5mm 雙音訊分離
配備 8 組 RCA 同軸及 8 組 3.5mm 類比獨立輸出，可單獨提取 HDMI 音訊，靈活串接後級擴大機與音響。
獨立 4K 降頻至 1080P
每個輸出端獨立支援 4K 轉 1080P 降頻處理，解決 4K 與 1080P 顯示器混用時傳統螢幕黑屏問題。
OLED 面板與遠端 Web/IP 中控
前面板配備 OLED 螢幕即時顯示狀態，並支援紅外線遙控、RS-232 與 TCP/IP Web GUI 進行遠端可視化管理。
三大整合能力
MODE 01
MODE 02
MODE 03

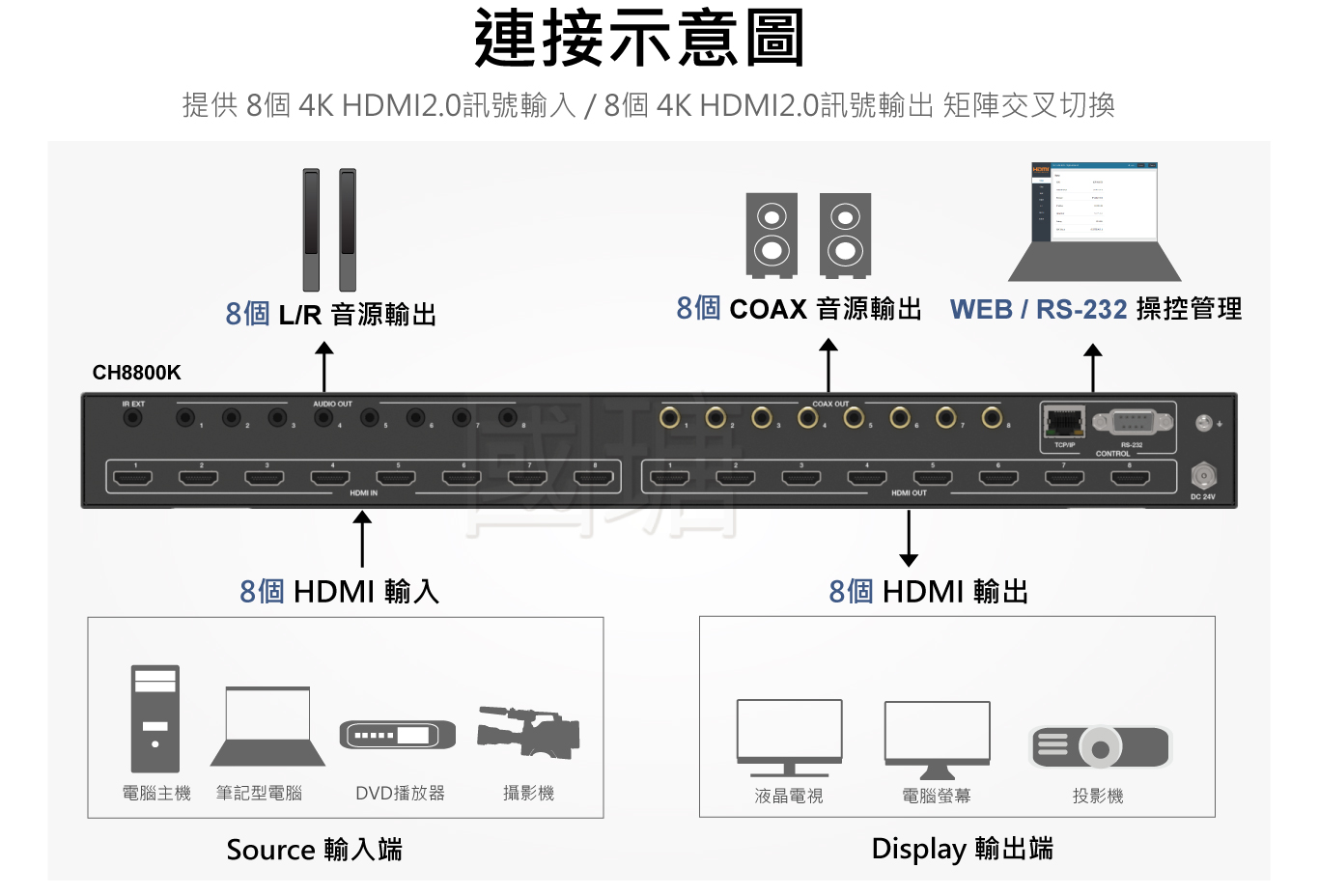

矩陣路由＋音訊分離回傳＋全方位遠端中控
CH8800K 將 8×8 超高頻寬訊號切換、混合解析度降頻輸出、ARC 回傳與雙重音訊分離集中於 1U 標準機箱，大幅精簡工程系統線路。
8×8 HDMI 2.0b 矩陣路由
8 路 HDMI 訊源可同步指派至 8 路不同顯示設備，具備 18Gbps 頻寬與超低延遲切換。
- 8 路 HDMI 輸入／8 路 HDMI 輸出
- 支援一對一、一對多與任意交叉指派
- 支援最高 3840×2160@60Hz (YUV 4:4:4)
4K 降頻、ARC 與 CEC 整合
跨世代顯示設備無障礙共存，支援電視聲音回傳與周邊設備整合操控。
- 輸出端獨立支援 4K 降頻至 1080P
- 支援 ARC 音訊回傳通道至音響系統
- 支援 CEC 整合操控與 EDID 訊號模擬
雙音訊分離與網路遠端中控
提取 HDMI 高解析音效輸出至專業音響，並透過網路與序列指令掌握全區狀態。
- 配備 8×Coaxial 同軸 + 8×3.5mm 輸出
- 支援 TCP/IP Web GUI 網頁遠端切換
- 支援 RS-232 序列介面串接環境中控
工程提醒：請使用通過 HDMI 2.0 認證之線材；傳輸線長建議在 5 米（28AWG）以內，長距離工程佈線請搭配 PANIO 原廠 HDMI 訊號延長器以確保穩定度。
工程整合優勢
為什麼 CH8800K 是 8×8 中大型影音專案的首選？
▸ 工業級抗干擾架構
採用工業級電路設計，具備高穩定性與抗干擾能力，適合弱電機房 24 小時長時間連續運作。

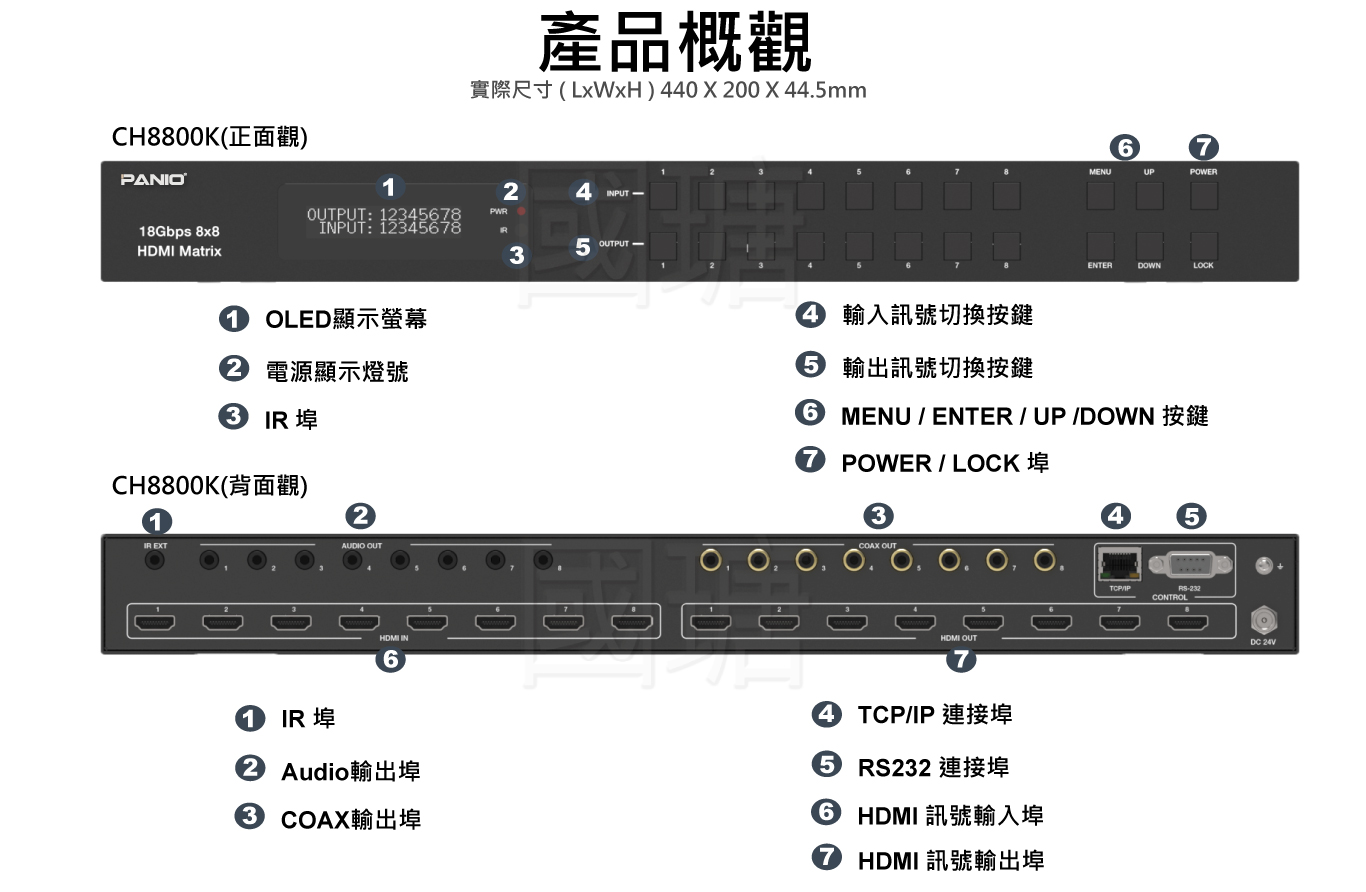

▸ 前面板 OLED 螢幕
前面板配備高規 OLED 顯示螢幕，即時反饋各通道輸入與輸出切換狀態，現場維護一目瞭然。
▸ 8路同軸與 3.5mm 雙分離
不論是多聲道環繞同軸擴大機，或是立體聲主動喇叭，皆具備 8 組獨立接口完整對應。
▸ 各埠獨立 4K 降頻輸出
每個輸出埠皆具備獨立降頻晶片，新舊螢幕共存時不會互相干擾或強制降速，確保各螢幕發揮最佳畫質。
▸ 完備靜電防護機制
具備 ESD ±8kV (氣隙) 及 ±4kV (接觸) 靜電放電防護設計，保護機房與工程現場後端昂貴設備。
▸ 標準 19 吋 1U 機架規格
厚度僅 1U (44.5mm)，隨附機架安裝固定配件，結構緊湊牢固，完美融入標準伺服器與視聽機櫃。
完整能力
CH8800K 詳細功能說明
- CH8800K 為 8進 8出數位影音 HDMI 2.0b 矩陣切換器，採用工業級電路設計，具備高穩定性與抗干擾能力。
- 完美支援 4K@60Hz 原生解析度，對應 YUV 4:4:4 全彩取樣與 18Gbps 頻寬，相容 HDR10+、HLG、Dolby Vision。
- 每個輸出端獨立支援 4K 降頻至 1080P 功能，徹底解決 4K 與 1080P 設備同步顯示時 1080P 設備無法顯示的相容問題。
- 內建 ARC 音訊回傳、CEC 整合控制、EDID 訊號模擬功能，提升系統整合相容性。
- 全面支援 HDMI 2.0b、HDCP 2.2、DVI 1.0 協定標準，向下相容 HDMI 1.4 等舊規格。
- 同軸音訊 (Coaxial) 與 3.5mm 立體聲雙重獨立輸出，可單獨提取 HDMI 音訊，靈活搭配專業音響喇叭。
- 19 吋 1U 標準機架安裝設計，節省機櫃空間；前面板配備 OLED 螢幕，即時顯示切換狀態。
- 多元控制介面：本體實體按鍵、紅外線遙控器、RS-232 有線控制、TCP/IP 網路遠端 Web GUI 控制。
- 支援全規格 HDMI 音訊格式：LPCM 2/5.1/7.1、Dolby Digital、DTS 5.1、Dolby Digital+、Dolby TrueHD、DTS-HD Master Audio、Dolby Atmos、DTS:X。
應用場景
哪些場合適合 CH8800K？
當專案需要 8 組高畫質 HDMI 訊源與 8 台顯示設備自由路由、雙音訊分離、ARC 電視回傳或 4K/1080P 混合顯示時，CH8800K 是最理想的中樞系統。
企業多功能會議室
整合 8 組視訊主機與簡報電腦，支援 ARC 音訊回傳與降頻相容不同規格投影機。
監控中心與指揮大廳
將 8 路監控攝影伺服器畫面分派至 8 面監看螢幕，透過 Web GUI 或 RS-232 遠端排程切換。
展演空間與舞台音響
提取 8 組 HDMI 獨立同軸音訊送至專業調音台與擴大機，支援 Dolby Atmos 全景聲震撼效果。
多媒體階梯教室與講堂
將講師教材、實物提示機即時傳送至主副投影機與多台螢幕，新舊設備共存不黑屏。
商業展示與展示中心
自由指派 4K60 超高畫質宣傳片至不同展區電視牆，利用 CEC 協定連動螢幕設備操控。
高階多房間家庭劇院
客廳、臥室等多區域電視共用 8 台播放器與遊戲機，ARC 回傳電視音效至中央環繞劇院系統。
技術資料
CH8800K 完整技術規格
以下為 CH8800K 8進8出 HDMI 2.0b 4K60Hz 矩陣切換器主要硬體規格。
| 規格項目 | CH8800K 規格 |
|---|---|
| 產品類型 | 8進 8出 HDMI 2.0b 4K60Hz 工業級影音矩陣切換器 |
| 輸入介面 | 8 × HDMI (Type A Female)、IR 訊號延伸埠 |
| 輸出介面 | 8 × HDMI (Type A Female)、8 × Coax Audio 同軸音訊(RCA)、8 × 3.5mm 立體聲音訊 |
| 支援解析度 | 4K@60Hz (3840×2160)、1080P@120Hz，向下相容所有 HDMI 標準解析度 |
| 降頻支援 | 每個輸出端獨立支援 4K 降頻至 1080P |
| 傳輸頻寬 | 18Gbps 全頻寬傳輸 |
| 協定標準 | HDMI 2.0b、HDCP 2.2、DVI 1.0、ARC、CEC、EDID |
| 色彩空間 | RGB、YCbCr 4:4:4 / 4:2:2 / 4:2:0 |
| 影像色深 | 8-bit、10-bit、12-bit 高色深 |
| HDR 影像格式 | HDR10、HDR10+, Dolby Vision、HLG |
| HDMI 音訊格式 | LPCM 2.0/5.1/7.1、Dolby Digital、Dolby TrueHD、Dolby Digital+、Dolby Atmos、DTS 5.1、DTS-HD Master Audio、DTS:X |
| Coaxial 音訊格式 | LPCM 2.0、Dolby Digital / Plus、DTS 5.1 |
| 3.5mm 音訊格式 | PCM 2.0；開啟 ARC 功能時，此介面自動靜音 |
| 設備控制方式 | 本體按鍵（搭配 OLED 螢幕）、紅外線遙控器、RS-232 有線控制、TCP/IP 網路遠端控制 (Web GUI) |
| ESD 靜電保護 | Human body model—±8kV (Air-gap discharge) & ±4kV (Contact discharge) |
| 建議連接線材長度 | 最長 5 米 28AWG HDMI 2.0 認證線材；超過 5 米建議搭配 PANIO 延長器 |
| 電源供應規格 | AC 110V–240V 50/60Hz 寬電壓；DC 12V 5A 穩壓供電 |
| 最大消耗功率 | 43W |
| 尺寸（長 × 寬 × 高） | 440 × 200 × 44.5 mm｜19 吋 1U 標準機架規格 |
| 產品淨重 | 2.8 公斤 |
FAQ
CH8800K 採購與整合常見問題
CH8800K 是否能做到真正 8 進 8 出任意矩陣切換？
可以。CH8800K 提供 8 路 HDMI 輸入與 8 路 HDMI 輸出，可依需求將任一輸入來源自由切換、分配與交叉指派至任一輸出螢幕，完美滿足多訊源與多顯示端的集中管理。
是否支援 4K 60Hz 頂規畫質與 HDR 格式？
支援。本機最高支援 3840 × 2160 @60Hz、YUV 4:4:4 全彩取樣與 18Gbps 超高頻寬，並完美相容 HDR10、HDR10+、HLG 及 Dolby Vision 等高動態範圍規格。
4K 與 1080P 顯示器可以同時混搭使用嗎？
可以。CH8800K 的每個輸出端皆獨立支援 4K 降頻至 1080P 功能，徹底解決 4K 與 1080P 顯示設備同時連接時 1080P 螢幕黑屏無法顯示的相容性問題。
ARC 音訊回傳與聲音獨立分離輸出如何運作？
本機提供 8 組 Coax 同軸 (RCA) 與 8 組 3.5mm 立體聲獨立輸出，可單獨提取 HDMI 音訊直連專業擴大機；同時內建 ARC 音訊回傳通道，開啟 ARC 時可將電視音訊回傳，此時 3.5mm 介面將自動靜音保護系統。
CH8800K 支援哪些控制方式與中控整合？
支援前面板按鍵（搭配 OLED 螢幕即時顯示）、紅外線遙控器、RS-232 序列指令，以及 TCP/IP 網路遠端控制 (Web GUI)，能無縫整合第三方環境中控系統。
HDMI 線材長度建議是多少？
為維持 4K60Hz 18Gbps 的傳輸穩定度，建議最長連接 5 米 28AWG HDMI 2.0 官方認證線材；若現場超過 5 米距離，建議搭配 PANIO 原廠 HDMI 網路訊號延長器。
⚠ 安裝使用貼心叮嚀
- 請使用通過 HDMI 2.0 官方認證的線材連接訊號，確保 4K60Hz 與 18Gbps 頻寬穩定傳輸。
- 不建議串接非原廠認證的切換器、分配器、轉換器，避免訊號衰減、丟幀或不相容問題。
- 為維持設備長時間穩定運作，請全程使用隨附之原廠 12V/5A 認證電源變壓器。
- 基於國際運送安全法規，遙控器出廠時均不附贈電池，請自行搭配電池使用。
- 若須與其他廠牌影音設備搭配使用，建議於採購前告知原廠技術人員以進行相容性確認。
- 設備請安裝於通風良好之標準 19 吋機櫃內，避免高溫潮濕環境以延長使用壽命。
✓ 產品標準包裝內容物
- 1 × CH8800K 8進8出 HDMI 2.0b 矩陣切換器本體
- 1 × 紅外線遙控器（出廠未附電池）
- 1 × 原廠認證 12V/5A 電源變壓器（含電源線）
- 1 × RS-232 有線控制連接線
- 1 × IR 訊號延伸連接線
- 2 × 1U 機架安裝固定配件組
- 1 × 產品使用手冊（含安裝與設定說明）
