4×4 矩陣路由，極致切換彈性
4 組 HDMI 輸入與 4 組輸出，支援一對一、一對多及多對多交叉切換，訊號源自由分派至指定螢幕。
4×4 HDMI 2.0 MATRIX
4×4 4K 60Hz HDMI 矩陣切換器
第五代晶片 × 真 4K 60Hz × 獨立音訊 × 投影專用
4K 60Hz (4:4:4)・4進4出・HDMI 2.0・HDCP 2.2・RS-232・16組 EDID・4K降頻1080P・L/R與SPDIF分離
PANIO CH4420K_B
產品重點摘要
CH4420K_B 是什麼？真 4K 60Hz 工程級訊號切換與相容解決方案
CH4420K_B 是 PANIO 搭載最新第五代高性能晶片的 4 進 4 出 HDMI 矩陣切換器。支援真 4K 60Hz（YUV 4:4:4）、18Gbps 頻寬、HDR10，能任意切換 1 進 1 出、1 進多出或交叉分配。內建 16 組 EDID 管理徹底根除投影機黑屏與閃爍；各輸出埠具備 4K 降頻 1080P 功能，輕鬆化解跨規格顯示混搭難題；同步提供 L/R 類比與 SPDIF 數位音訊獨立輸出，大幅提升工程整合彈性。
- 矩陣架構
- 4×4 矩陣
- 輸入／輸出
- 4×4 HDMI
- 最高畫質
- 4K 60Hz (4:4:4)
- 介面標準
- HDMI 2.0 / HDCP 2.2
- 音訊分離
- L/R 類比 ＋ SPDIF
- EDID 管理
- 16 組手動模式
- 控制訊號
- RS-232 / 遙控 / 按鍵
- 畫質相容
- 4K 降頻 1080P
核心特色
CH4420K_B 六大關鍵能力
真 4K 60Hz 畫質，18G 高速頻寬
支援 3840 × 2160 @60Hz (YUV 4:4:4)、HDR10、HLG，畫面流暢細緻不失真。
16 組智慧 EDID，徹底解決相容
內建 16 種 EDID 模式，根除不同顯示器或投影機的閃爍與黑屏難題，隨插即用，連線穩定。
全埠支援 4K 降頻，新舊螢幕同步顯示
輸出埠支援 4K 訊號全面降至 1080P 輸出，連接 4K 顯示器亦同步降頻呈現，完美相容各式規格螢幕，影音同步不中斷。
獨立雙音訊分離，無縫外接音響
具備 1 組 3.5mm L/R 類比音訊與 1 組 SPDIF 光纖數位音訊獨立輸出，實現影音完美分離。
多樣化操控，整合工程中控
支援面板按鍵、紅外線遙控器與 RS-232 序列埠控制，滿足現場即時操作與第三方中控系統整合。
三大整合能力
MODE 01
MODE 02
MODE 03
高速路由＋4K 降頻＋專業音訊中控
CH4420K_B 將高頻寬矩陣切換、混合解析度降頻處理與聲音分離集中於單一工程主機，大幅精簡會議與展示工程架構。

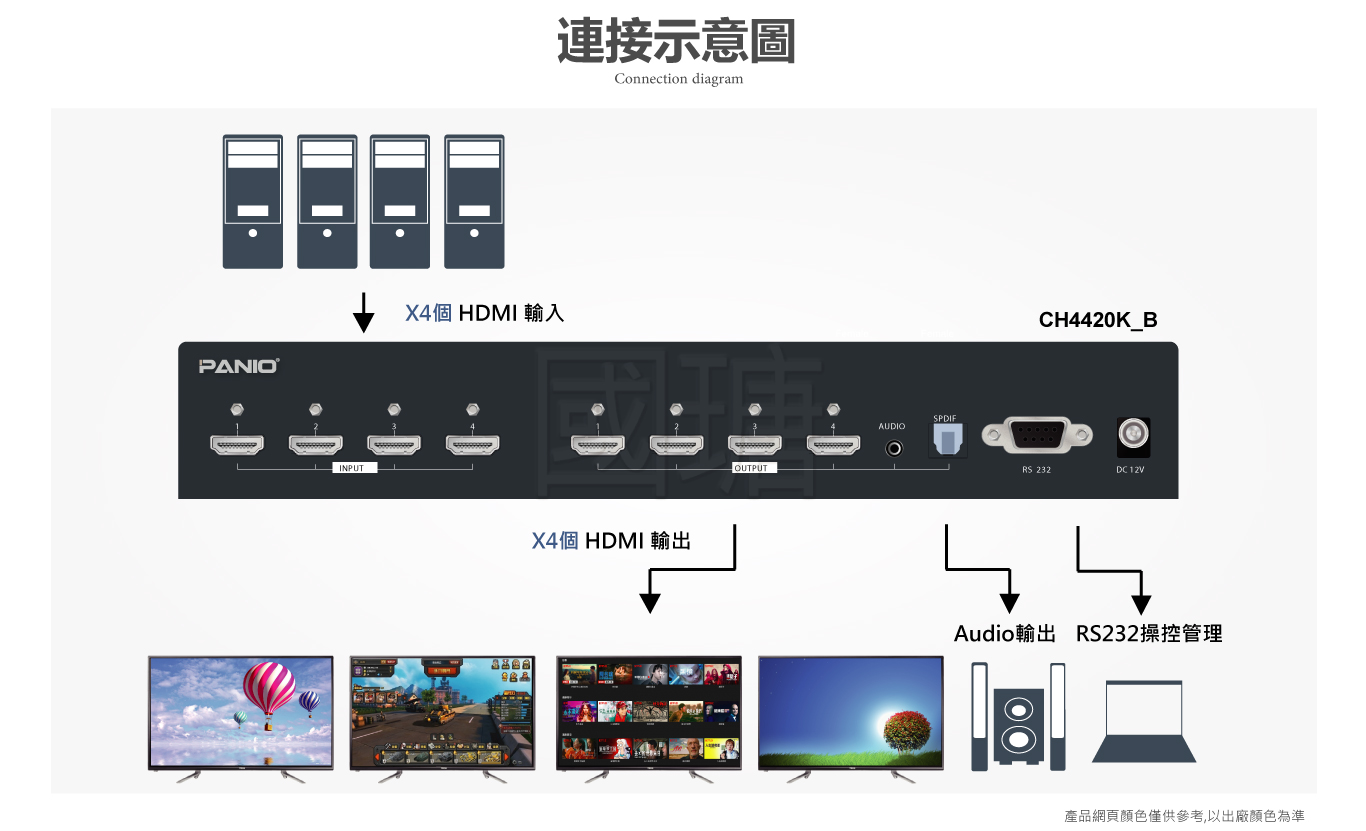

4×4 4K 60Hz 矩陣路由
4 路高畫質 HDMI 訊源可同步指派至 4 路不同顯示設備，具備 18Gbps 超高頻寬與零延遲硬體切換。
- 4 路 HDMI 輸入／4 路 HDMI 輸出
- 支援一對一、一對多及交叉切換
- 最高支援 3840 × 2160 @ 60Hz (4:4:4)
4K 降頻與 EDID 調適
跨世代顯示器與投影機無障礙共存，手動鎖定最佳顯示訊號規格。
- 支援 4K 手動降頻至 1080P
- 內建 16 組 EDID 手動設定
- 斷電記憶功能，重開機自動復原
類比＋光纖音訊分離與中控
影像路由之際，同步將高音質訊號分離輸出，並透過序列指令銜接中控環境。
- 配備 3.5mm L/R 類比音訊孔
- 配備 SPDIF 光纖數位音訊孔
- 支援 RS-232 序列介面集中控制
工程提醒：請使用符合認證之 Premium High Speed (18Gbps) 4K HDMI 線材；輸入與輸出長度建議控制在 5 公尺以內，長距離佈線請搭配 HDMI 訊號延長器。
工程整合優勢
為什麼 CH4420K_B 是工程專案的首選？
▸ 第五代核心晶片
高速處理核心，系統穩定可靠，耐受長時間連續運作，徹底杜絕當機問題。
▸ 投影機相容優化
專門優化投影機連線協定，根除訊號交握不良所導致的畫面閃爍與黑屏干擾。
▸ 雙規音訊獨立分離
同時提供 3.5mm L/R 與 SPDIF 光纖輸出，便於直連專業擴大機與音響設備。
▸ 4K 向下相容
支援 4K 轉 1080P 降頻輸出。為確保訊號穩定，系統會自動將整體輸出統一降頻，讓高階與傳統螢幕完美共存，告別會議室混搭黑屏困擾。
▸ 完整靜電保護
所有輸入與輸出埠皆配備高規格防靜電保護設計，確保施工與現場運作安全。
▸ 堅固工程外殼
工業級金屬外殼內建壁掛與固定座，尺寸緊湊，便於安裝在桌面下或設備機櫃中。
完整能力
CH4420K_B 詳細功能說明
- 產品類型：工程型固定式 4 進 4 出 HDMI 影音訊號矩陣切換器。
- 4 組 HDMI 輸入與 4 組輸出，支援一對一、一對多與任意交叉切換。
- 最高支援 3840 × 2160 @60Hz (YUV 4:4:4)、18Gbps 頻寬，符合 HDMI 2.0 與 HDCP 2.2 規範。
- 支援 HDR10、HLG，重現高對比度與細膩色彩細節。
- 內建 16 組手動 EDID 設定，有效排除各廠牌投影機閃爍、黑屏等相容性干擾。
- 支援輸出端 4K 降頻至 1080P，讓 4K 與 1080P 顯示器可同時連線輸出無障礙。
- 內建聲音分離功能，提供 1 組 3.5mm L/R 類比音訊及 1 組 SPDIF 光纖數位音訊獨立輸出。
- 具備斷電記憶功能，重開機自動恢復上次通道配置。
- 多元控制方式：實體面板按鍵、紅外線遙控器、RS-232 序列介面。
- 面板配備獨立電源開關，現場調校維護操作便利。
- 全輸入與輸出埠皆具備防靜電保護機制，保護後端昂貴影音設備。
- 機身內建固定座設計，安裝穩固，尺寸 280 × 117.5 × 44 mm，重量僅 940g。
應用場景
四種典型場景，對應多元影音整合任務
CH4420K_B 具備真 4K 60Hz 與 4K 轉 1080P 降頻相容性，是中小規模商業與教育展示的理想中樞。
多媒體會議室與協作空間
整合多台筆記型電腦、視訊會議主機及無線投影設備，各螢幕與投影機獨立切換，並外接會議室擴大機音響。
多功能視聽教室與講堂
將講師教材、實物提示機即時傳送至主投影機與多台輔助螢幕，利用降頻技術相容不同年份的顯示設備。
商業展示中心與展示廳
自由指派 4K 超高畫質宣傳片或產品介面至展示牆與展台，光纖 SPDIF 輸出高音質環繞音效提升體驗。
集中監控與工程測試台
整合 4 組伺服器或攝影機畫面至多個觀測螢幕，支援 RS-232 自動化切換腳本與斷電記憶功能。
技術資料

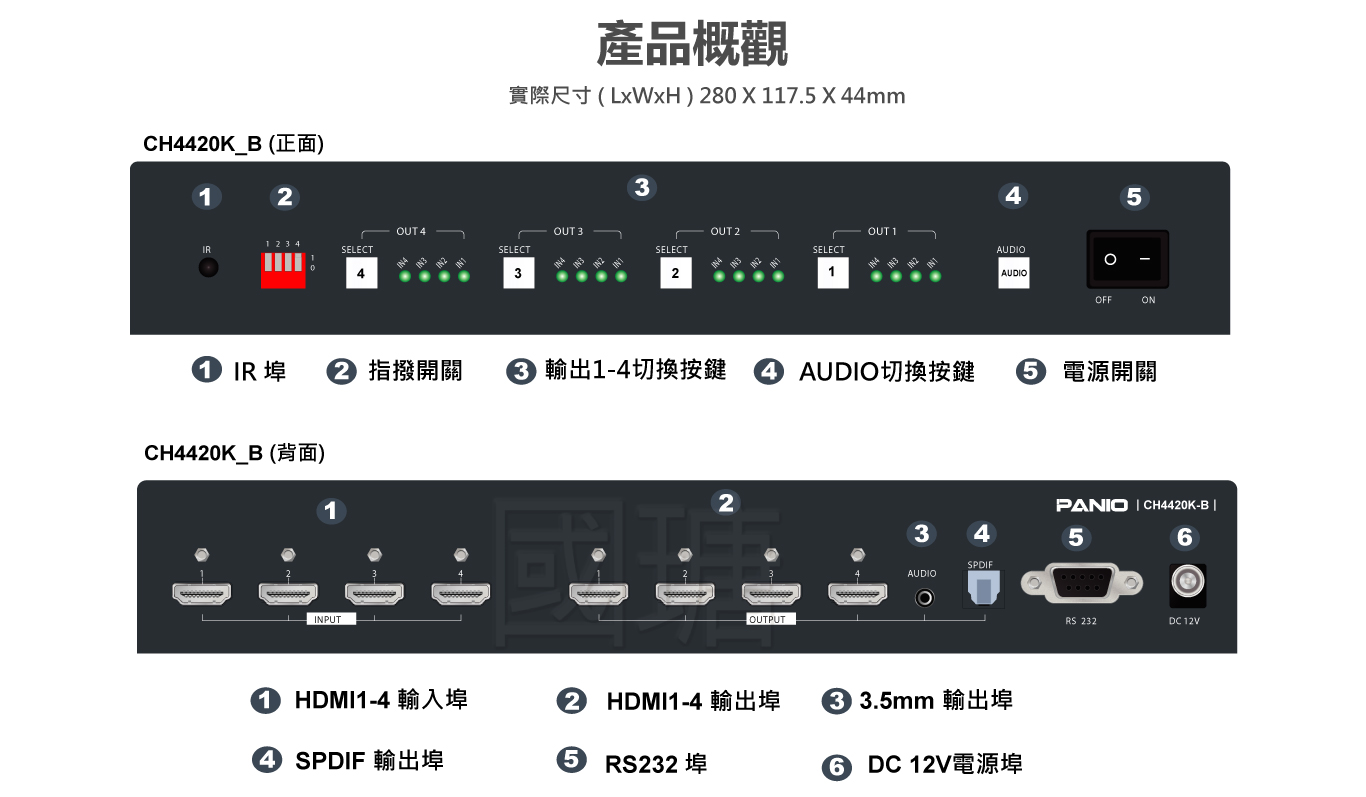

CH4420K_B 完整技術規格
| 規格項目 | CH4420K_B |
|---|---|
| 產品類型 | 工程型 4 進 4 出 HDMI 影音訊號矩陣切換器 |
| HDMI 輸入介面 | 4 × HDMI Type A Female（母座） |
| HDMI 輸出介面 | 4 × HDMI Type A Female（母座） |
| 獨立音訊輸出 | 1 × 3.5mm L/R 類比音訊孔、1 × SPDIF 光纖數位音訊孔 |
| 最高解析度 | 3840 × 2160 @60Hz (真 4K 60Hz，YUV 4:4:4) |
| 頻寬 | 18Gbps (300MHz) |
| HDR 格式 | 支援 HDR10、HLG |
| 降頻支援 | 每個輸出埠皆支援 4K 降頻至 1080P |
| 介面協定標準 | 相容 HDMI 2.0、HDCP 2.2 / HDCP 1.4 |
| EDID 管理 | 內建 16 組手動 EDID 切換模式 |
| RS-232 控制介面 | 1 組 9PIN 母頭 (DB9) |
| 控制方式 | 實體面板按鍵、紅外線遙控器、RS-232 序列介面 |
| 斷電記憶 | 內建斷電記憶，重啟後自動恢復設定 |
| HDMI 線材長度 | 建議最長 5 公尺 4K 認證線材；超過此長度建議搭配延長器 |
| 電源供應 | AC 110–240V、50/60Hz；DC 12V／1.5A 變壓器 |
| 最大消耗功率 | 5W |
| 尺寸（長 × 寬 × 高） | 280 × 117.5 × 44 mm |
| 重量 | 940g |
| 安裝結構 | 工程級金屬外殼，內建固定座設計 |
FAQ
CH4420K_B 採購常見問題
CH4420K_B 支援真正的 4K 60Hz 嗎？色彩空間規格為何？
支援。本機最高支援 3840 × 2160 @60Hz、YUV 4:4:4、18Gbps 頻寬，相容 HDMI 2.0 與 HDCP 2.2，並支援 HDR10、HLG，是真正的 4K 60Hz 規格。
現場若同時有 4K 與 1080P 顯示器，畫面會受限於低解析度嗎？
CH4420K_B 具備降頻相容功能，混用螢幕時可手動降頻至穩定的 1080P 輸出。確保 4K 與傳統螢幕皆能穩定顯示，杜絕相容性問題，讓會議順暢不中斷。
是否具備獨立音訊分離輸出？
具備。本機提供獨立的 1 組 3.5mm L/R 類比音訊孔與 1 組 SPDIF 光纖數位音源孔，可直接將 HDMI 聲音分離後外接至會議室擴大機或音響設備。
如何解決投影機或特殊螢幕的黑屏與閃爍相容問題？
本機提供 16 組手動 EDID 撥碼模式，可強制匹配訊源與各廠牌投影機的最佳握手參數，有效排除因交握異常導致的黑屏與相容性干擾。
支援哪些控制方式？可以串接中控系統嗎？
提供面板按鍵、紅外線遙控器以及 RS-232 序列介面。RS-232 採用標準 DB9 介面，可與第三方環境中控系統（如 Crestron、AMX 或自研程式）進行指令串接整合。
斷電後設定會消失嗎？
不會。主機內建硬體斷電記憶晶片，重新開機後會自動恢復最後一次的切換通道與狀態，非常適合無人值守或中控機房定時重啟場景。
HDMI 線可以拉多長？超過 5 公尺如何規劃？
為維持真 4K 60Hz 18Gbps 的傳輸穩定度，輸入端與輸出端建議使用 5 公尺以內之認證線材。若現場距離超過此限制，建議搭配 PANIO 專業 HDMI 網路訊號延長器。
保固多久？售後送修需要準備哪些資料？
本產品享有 1 年原廠保固。諮詢售後服務時，請提供「產品型號、序號、購買日期、連接設備、線材長度及故障現象」，以利技術人員快速診斷並提供解決方案。
⚠ 佈線與導入提醒
- 為確保 4K 60Hz 訊號穩定，請使用合格認證之 18Gbps 4K HDMI 線材；HDMI 總線長（含輸入、輸出）建議不超過 10 公尺。
- 不建議串接未經原廠認證之切換器、分配器或轉接器，以免干擾交握與訊號穩定度。
- 請務必搭配隨附之 12V／1.5A 原廠認證變壓器，確保設備長時間高負載運作穩定。
- 若需搭配特定第三方中控或長距延伸系統，建議於正式導入前提供設備清單進行相容性評估。
✓ 包裝內容物
- CH4420K_B 主機 × 1
- 紅外線遙控器 × 1（基於空運安全未附電池）
- 12V／1.5A 原廠變壓器 × 1
- 產品操作說明書 × 1
