HDMI 2.1・48Gbps
符合 HDMI 2.1 與 HDCP 2.3，最高支援 8K@60Hz 4:2:0 12-bit 與 4K@120Hz 4:4:4 12-bit。
8K HDMI 2.1・4 進 4 出專業矩陣
8K / 4K120 HDMI 2.1 4進4出矩陣切換器
4 路 HDMI 2.1 訊源獨立分配至 4 路輸出，每路可獨立縮放解析度與進行 HDR 轉換。
48Gbps・HDCP 2.3・8K@60Hz 4:2:0 12-bit・4K@120Hz 4:4:4 12-bit・VRR / ALLM / QMS / QFT / SBTM・Web GUI / RS-232
PANIO CH44008K_W
核心功能
CH44008K_W 八大專業影音與系統整合能力
從 8K60 / 4K120、高動態範圍到音訊矩陣與網路管理，CH44008K_W 將多輸入、多輸出與多種控制需求集中於 1U 機架型平台。
真正 4 進 4 出矩陣
4 路 HDMI 輸入可分別送至 4 路 HDMI 輸出，支援不同輸出選擇不同訊源或全部輸出共用同一訊源。
每路獨立解析度縮放
各輸出可獨立設定直通、8K→4K、8K/4K→1080p、自動跟隨顯示端 EDID 或僅音訊。
每路 HDR → SDR 轉換
各輸出皆可選擇 HDR 直通、HDR 轉 SDR 或自動模式，方便 HDR 與 SDR 顯示器混合部署。
4 路專業音訊分離
每個輸出通道配置 Optical S/PDIF 與 5-pin 平衡 / 非平衡 L/R 音訊，可單獨管理外部音響。
43 組 EDID 能力
內建 36 組 EDID、3 組使用者自訂與 4 組輸出 EDID 複製模式，可由面板、Web GUI 或 RS-232 設定。
Web GUI / TCP-IP 管理
瀏覽器即可進行矩陣切換、預設、EDID、輸出縮放、HDR、HDCP、ARC、CEC、網路與系統設定。
ARC・CEC・遊戲特性
輸出通道支援 ARC 開關，並支援 CEC 控制及 VRR、ALLM、QMS、QFT、SBTM 等 HDMI 2.1 特性。
介面配置

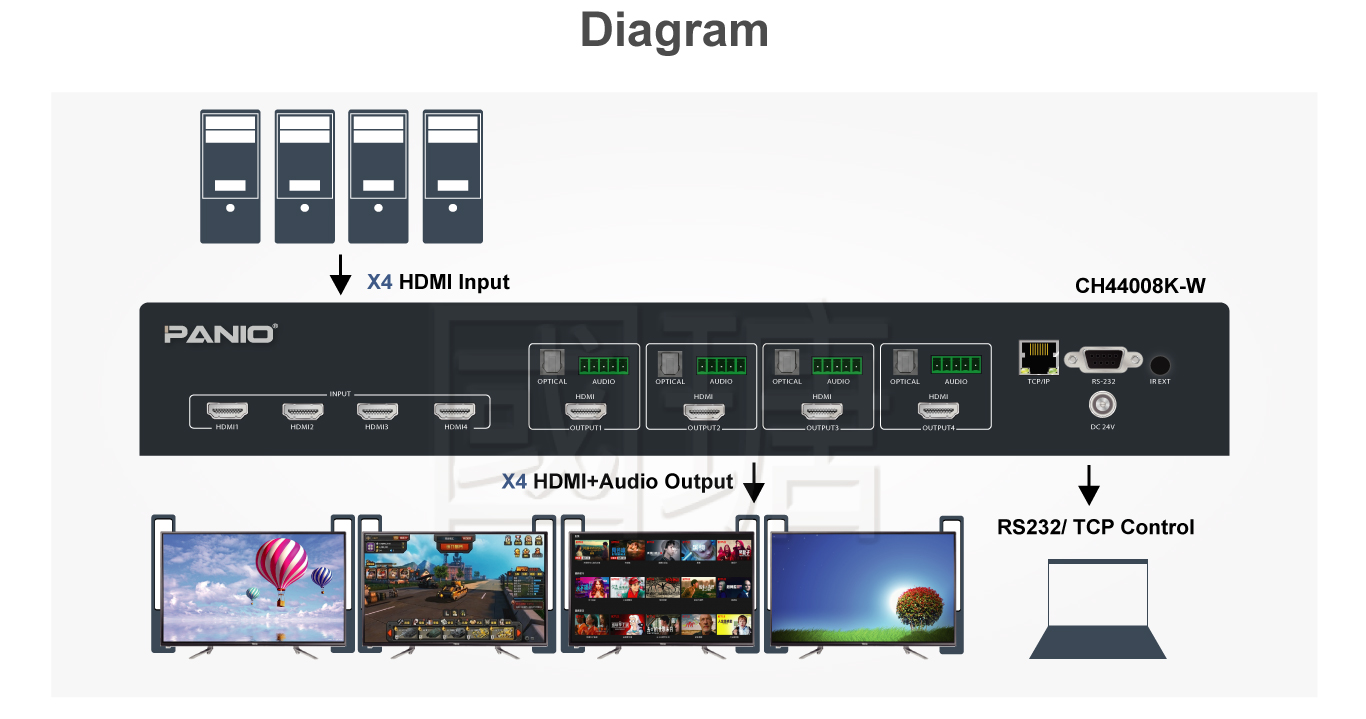

後面板：4 × HDMI INPUT、4 × HDMI OUTPUT；每個輸出對應 Optical + 5-pin L/R 音訊，並提供 TCP/IP、RS-232、IR EXT、DC 24V 與 GND。
連接埠
獨立輸出處理
每一路 HDMI 輸出都能獨立縮放解析度與處理 HDR
與僅提供全域降頻的矩陣不同，CH44008K_W 可針對 OUT 1～OUT 4 分別設定視訊模式，使不同解析度與 HDR 能力的顯示器能在同一系統中共存。
直通（預設）
輸出解析度與 HDR 格式跟隨輸入訊源，適合來源與顯示設備能力一致的環境。
8K → 4K
將 8K 訊號縮放至 4K，讓 8K 訊源可同時服務 4K 顯示器。
8K / 4K → 1080p
將高解析度訊號降至 1080p，便於搭配既有 Full HD 顯示端。
自動跟隨顯示端 EDID
由顯示設備 EDID 決定適合的輸出解析度，降低多規格顯示器混用時的設定負擔。
僅音訊
關閉影像輸出並保留音訊，適合需要單獨供應聲音至影音設備的情境。
HDR：直通 / HDR→SDR / 自動
各輸出可獨立選擇 HDR 直通、轉換為 SDR，或依顯示端能力自動決定輸出格式。
輸出設定還包含：HDCP 1.4 / 2.2、跟隨顯示端、跟隨訊源與使用者模式；ARC 開關、音訊靜音與輸出顯示開關也可逐路設定。
Web GUI / 網路管理
瀏覽器完成矩陣切換、EDID、輸出處理、音訊與 CEC 管理
透過 TCP/IP 連接至同網段電腦後，可使用瀏覽器開啟 Web GUI。介面包含系統狀態、矩陣控制、輸入設定、輸出設定、音訊設定、CEC、網路與系統設定。
矩陣切換與 4 組預設
逐一指定 OUT 1～4 的輸入來源，也可使用「全部輸出」快速指定同一訊源；最多可保存、呼叫或清除 4 組場景預設。
輸入 / EDID 管理
查看輸入連線狀態、重新命名通道、選擇 EDID，並可上傳 3 組使用者 EDID 或下載現有 EDID 檔案。
輸出與影音處理
逐路設定解析度模式、HDR 轉換、HDCP、ARC、音訊靜音與影像輸出開關，適合多種顯示器混合部署。
音訊矩陣
音訊輸出可綁定 HDMI 輸入、綁定 HDMI 輸出，或使用音訊矩陣自由選擇 INPUT 1～4 / OUTPUT 1～4 ARC 作為剝離音訊來源。
CEC 控制
可選擇輸入來源進行電源、返回、播放、暫停、快進 / 快退等操作，也可對輸出裝置進行電源與音量控制。
網路與系統維護
支援 Static IP / DHCP、網路設定調整、面板鎖、蜂鳴器、LCD 顯示時間、串口波特率、韌體升級、重啟與恢復原廠設定。
EDID / 音訊矩陣
43 組 EDID 與四通道音訊路由，降低多設備整合難度
EDID：36 組內建 + 3 組自訂 + 4 組輸出複製
內建模式涵蓋 1080p、4K30、4K60 4:2:0 / 4:4:4、HDR、4K120 與 FRL 8K 等組合，並提供 2.0 / 5.1 / 7.1 聲道選項。
- 模式 1～36：預設解析度 / HDR / 聲道組合。
- 模式 37～39：User 1～3 自訂 EDID。
- 模式 40～43：Copy OUT 1～4 顯示設備 EDID。
- 可由前面板、Web GUI 或 RS-232 設定。
音訊：每個 HDMI 輸出都有獨立 Optical 與 L/R
CH44008K_W 提供 4 × Optical S/PDIF 與 4 × 5-pin 3.81mm L/R 音訊，支援平衡與非平衡類比輸出，最大 2Vrms。
- 光纖：LPCM 2.0CH / Dolby / DTS 5.1CH。
- 類比：LPCM 2CH。
- 音訊可綁定輸入、綁定輸出，或使用 Audio Matrix 自由路由。
- ARC 音訊可作為音訊矩陣來源之一。
應用場景
CH44008K_W 適合哪些 8K / 4K120 4×4 矩陣環境？
適合需要多訊源、多顯示、不同解析度與集中控制，同時要求高頻寬 HDMI 2.1 與獨立音訊處理的專業影音系統。
會議與展示空間
4 路簡報 / 影音訊源可分別送到 4 台顯示器，並透過預設快速切換場景。
4K120 遊戲與高更新率
支援 4K@120Hz、VRR、ALLM、QMS、QFT、SBTM，適合新世代遊戲與高更新率顯示設備。
家庭劇院 / 影音室
整合多台播放器、遊戲主機與顯示設備，並利用 ARC 及外部音訊輸出串接 AVR / 音響。
控制室與監控中心
Web GUI、RS-232、TCP/IP 與預設場景有利於集中操作多組顯示端與訊號來源。
混合解析度顯示系統
每個輸出可獨立縮放與 HDR 轉換，適合 8K、4K 與 1080p 顯示器同時存在的環境。
研發與影音相容性測試
43 組 EDID、HDCP 模式與逐路輸出處理便於驗證多種訊源、顯示器與音訊設備組合。
技術資料
CH44008K_W 完整技術規格
| 規格項目 | CH44008K_W |
|---|---|
| 產品類型 | 8K HDMI 2.1 4 進 4 出矩陣切換器 |
| HDMI / HDCP | HDMI 2.1 / HDCP 2.3 |
| 視訊頻寬 | 48Gbps |
| 最高解析度 | 4K2K@120Hz 4:4:4 12-bit；8K4K@60Hz 4:2:0 12-bit |
| 色深 / 色彩空間 | 8 / 10 / 12-bit；RGB 4:4:4、YCbCr 4:4:4 / 4:2:2 / 4:2:0 |
| HDR | HDR、HDR10、HDR10+、Dolby Vision、HLG |
| HDMI 2.1 特性 | VRR、ALLM、QMS、QFT、SBTM |
| 輸出解析度模式 | 直通、8K→4K、8K/4K→1080p、自動跟隨顯示端 EDID、僅音訊；OUT 1～4 可獨立設定 |
| HDR 轉換 | 直通、HDR→SDR、自動跟隨顯示端；OUT 1～4 可獨立設定 |
| HDMI 音訊格式 | LPCM、Dolby Digital / Plus / EX、Dolby TrueHD、Dolby Atmos、DTS、DTS-EX、DTS-96/24、DTS High Resolution、DTS-HD Master Audio、DSD |
| 光纖音訊 | 4 × OPTICAL AUDIO OUT；LPCM 2.0CH / Dolby / DTS 5.1CH |
| 類比音訊 | 4 × L/R AUDIO（5-pin 3.81mm 鳳凰端子）；平衡 / 非平衡輸出，最大 2Vrms；LPCM 2CH |
| HDMI 輸入 / 輸出 | 4 × HDMI INPUT、4 × HDMI OUTPUT（Type A, 19-pin） |
| 控制介面 | 1 × TCP/IP（RJ45）、1 × RS-232（D-Sub 9）、1 × IR EXT（3.5mm） |
| 操作方式 | 前面板 LCD / 按鍵、IR 遙控器、Web GUI、RS-232 指令 |
| EDID | 36 組內建 + 3 組使用者自訂 + 4 組輸出 EDID 複製，共 43 組模式 |
| ARC | OUT 1～4 可開啟 / 關閉 ARC；ARC 音訊可作為音訊矩陣來源 |
| CEC | 支援 HDMI 輸入 / 輸出 CEC 管理 |
| RS-232 | 預設 115200 baud、8 data bits、1 stop bit、no parity |
| 外殼 / 尺寸 | 黑色金屬外殼；440 × 203 × 44.5 mm（長 × 寬 × 高） |
| 重量 | 約 2.65 kg |
| 電源 | 輸入 AC 100–240V 50/60Hz；輸出 DC 24V / 2.7A（鎖扣式） |
| 最大功耗 | 35 W |
| 操作 / 儲存溫度 | 0°C–40°C / -20°C–60°C |
| 操作 / 儲存濕度 | 20%–80% RH / 10%–90% RH，無凝結 |
| ESD 保護 | IEC 61000-4-2：±8kV 空氣放電、±4kV 接觸放電 |
線材建議
8K / 4K / 1080p HDMI 線長建議
說明書建議如下；8K / 4K120 屬高頻寬傳輸，實際距離仍會受到線材品質、接頭、訊源與顯示器影響。
| 解析度 | 建議線材規格 | HDMI 輸入 / 輸出建議長度 |
|---|---|---|
| 8K | Ultra High Speed HDMI / HDMI 2.1 | 約 3 m |
| 4K@60Hz | 高品質高速 HDMI 線 | 約 5 m |
| 4K@30Hz | 高品質高速 HDMI 線 | 約 10 m |
| 1080p | 高品質高速 HDMI 線 | 約 15 m |
標準配件
×1
×1
×1
×1
×1
×1
×4
×8
×2
×1
CH44008K_W 包裝內容
CH44008K_W 主機
8K HDMI 2.1 4×4 矩陣切換器
24V / 2.7A 電源供應器
鎖扣式 DC 電源
AC 電源線
長度約 1.5 m
IR 遙控器
OUT A～D 訊源選擇
IR 寬頻接收線
12V・約 1.5 m
RS-232 串口線
約 1.5 m・公頭轉母頭
5-pin 鳳凰端子
3.81mm 公座
機械螺絲
機架配件固定用
掛耳
19 吋機架安裝
使用手冊
操作、Web GUI 與控制命令說明
常見問題
CH44008K_W 常見問題
CH44008K_W 可以讓 4 台顯示器播放不同 HDMI 訊源嗎？
可以。4 路 HDMI 輸入可分別指定至 OUT 1～4；每個輸出可以選擇不同輸入，也可透過「全部輸出」讓四路顯示器使用同一訊源。
CH44008K_W 最高支援 8K60 與 4K120 嗎？
支援。說明資料列出最高 8K4K@60Hz 4:2:0 12-bit 與 4K2K@120Hz 4:4:4 12-bit，視訊頻寬為 48Gbps。實際輸出需同時符合訊源、顯示器、EDID 與線材能力。
四個 HDMI 輸出都可以做降頻嗎？
可以。每個輸出通道均可獨立設定直通、8K→4K、8K/4K→1080p、自動跟隨顯示端 EDID 或僅音訊，而不是只限定單一路輸出。
CH44008K_W 可以把 HDR 訊號轉成 SDR 嗎？
可以。OUT 1～4 可各自選擇 HDR 直通、HDR→SDR 或自動跟隨顯示端，方便 HDR 與 SDR 顯示器混合使用。
CH44008K_W 是否支援 ARC？
支援。輸出設定可針對 OUT 1～4 開啟或關閉 ARC；在音訊矩陣模式中，也可以選擇 OUTPUT 1～4 的 ARC 音訊作為剝離音訊來源。
音訊可以獨立路由，不跟著 HDMI 畫面嗎？
可以。音訊設定提供「綁定輸入」、「綁定輸出」與「音訊矩陣」三種模式；Audio Matrix 可從 HDMI INPUT 1～4 或 OUTPUT 1～4 ARC 中選擇來源。
Web GUI 能設定哪些功能？
可進行矩陣切換與預設、輸入 EDID、輸出解析度與 HDR、HDCP、ARC、靜音、音訊矩陣、CEC、網路參數、面板鎖、LCD、韌體升級、重啟與恢復原廠設定。
EDID 有多少模式？
共 43 組：36 組內建 EDID、3 組 User Define 自訂模式與 4 組 Copy OUT 1～4 模式，可透過前面板、Web GUI 或 RS-232 設定。
部署提醒
CH44008K_W 安裝、網路與相容性注意事項
- 8K / 4K120 屬高頻寬傳輸，建議優先使用高品質 Ultra High Speed HDMI 線材，並依說明書線長建議進行測試。
- 如顯示器解析度或 HDR 能力不同，請分別設定各輸出 Video Mode、HDR 與 EDID，以避免相容性問題。
- 若需機櫃內遙控且前面板 IR 視線被遮擋，可使用 IR EXT 外接紅外線接收線。
- TCP/IP 與 Web GUI 使用前，請確認控制電腦與矩陣位於同一網段；IP 可由前面板 IP INFO 或 RS-232 查詢。
- 設備重新上電後，RS-232 模組與 Web 功能可能需要數分鐘完成初始化。
- 請使用隨附或符合規格的 DC 24V / 2.7A 鎖扣式電源，並依專業機架與接地要求連接 GND。
