4×2 矩陣路由切換

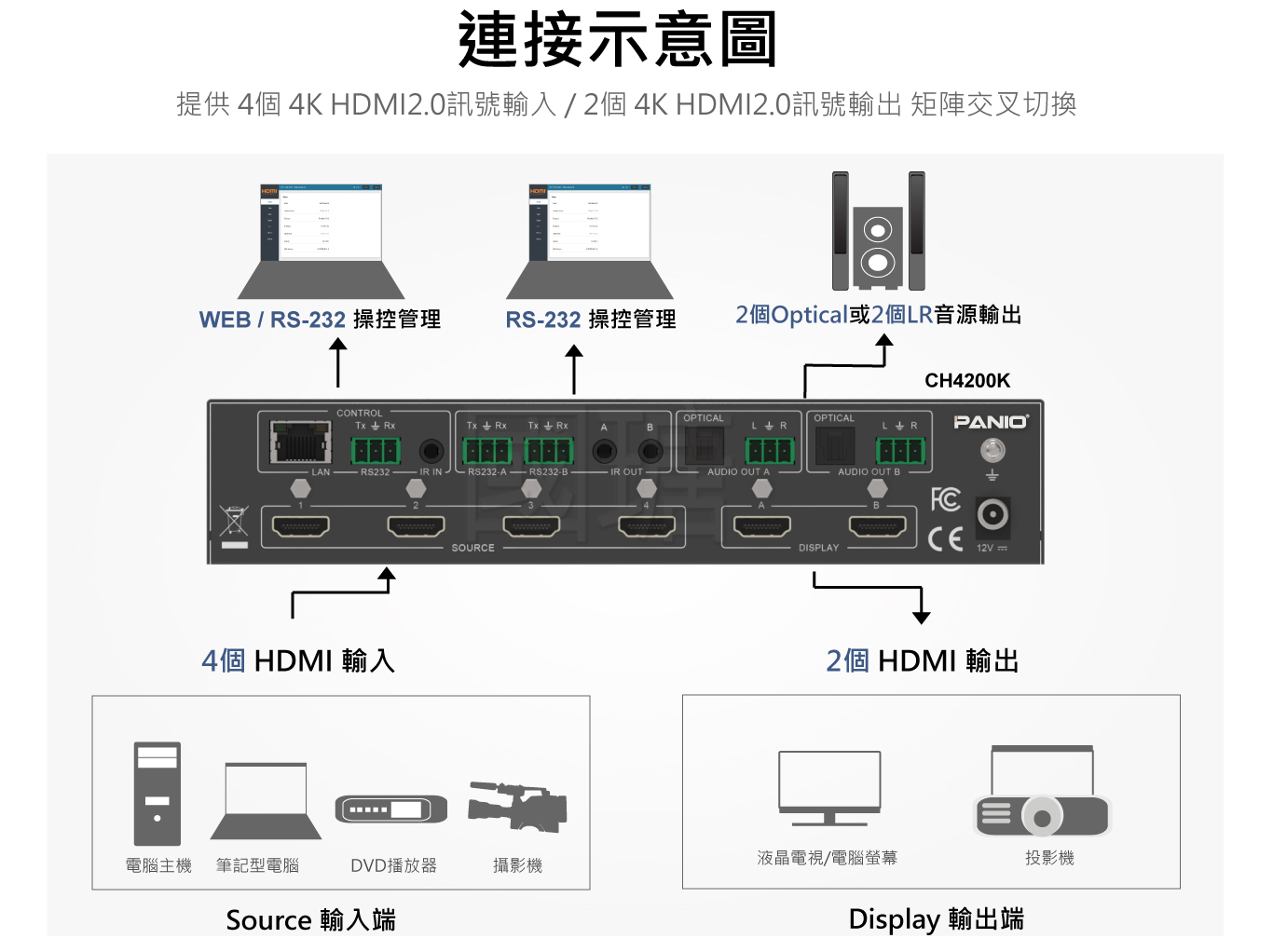

4 組 HDMI 輸入與 2 組輸出，可透過面板按鍵及遙控等方式輕鬆將訊號自由分派至指定螢幕。
4×2 HDMI 2.0 MATRIX
4×2 4K 60Hz HDMI 矩陣切換器
ARC 音訊回傳 × 真 4K 60Hz × 獨立音訊 × 網路中控
4K 60Hz (4:4:4)・4進2出・HDMI 2.0・HDCP 2.2・ARC/CEC・RS-232/TCP/IP・4K降頻1080P・獨立聲音輸出
PANIO CH4200K
產品重點摘要
CH4200K 是什麼？專業級 4進2出 4K 60Hz HDMI2.0 矩陣切換器
CH4200K 是 PANIO 推出的 4 進 2 出 HDMI 矩陣切換器。支援 3840 × 2160 60Hz 解析度 (YUV 4:4:4)、18Gbps 頻寬，並相容 HDR10+ 與 Dolby Vision。本機完整支援 ARC 音訊回傳與 CEC 控制功能，並具備 4K 降頻至 1080P 功能，解決新舊螢幕解析度混搭問題。同步提供 L/R 類比與 SPDIF 數位音訊獨立輸出，並可透過 RS-232、TCP/IP (LAN Web GUI) 進行遠端中控，提供絕佳的工程整合彈性。
- 矩陣架構
- 4×2 矩陣
- 輸入／輸出
- 4進 2出 HDMI
- 最高畫質
- 4K 60Hz (4:4:4)
- 特色功能
- 支援 ARC 與 CEC
- 音訊分離
- L/R 類比 ＋ SPDIF
- 網路控制
- TCP/IP (Web GUI)
- 實體控制
- RS-232 / 遙控 / 按鍵
- 畫質相容
- 4K 降頻 1080P
核心特色
CH4200K 六大關鍵能力
真 4K 60Hz 高畫質與 HDR
支援 3840 × 2160 60Hz 解析度及 YUV 4:4:4，具備 18G 頻寬，並支援 HDR10+、HLG 與 Dolby vision。
4K 降頻，無縫相容 1080P
每個輸出端皆支援 4K 降頻至 1080P，完美解決一般 4K 與 1080P 同步顯示時 1080P 無法顯示的問題。
內建 ARC 與 CEC 功能
支援 ARC 音訊回傳通道功能，並可透過 CEC 輕鬆控制任何支援該協議的 HDMI 視聽裝置。
聲音獨立分離輸出
內建音效分離技術，支援 SPDIF 數位及 L/R 類比介面獨立輸出，方便直連擴大機設備。
全方位遠端中控整合
支援按鍵、紅外線遙控器、RS-232 以及 LAN (TCP/IP 網路，含 Web GUI) 集中控制。
三大整合能力
MODE 01
MODE 02
MODE 03
矩陣切換＋音訊回傳＋網路中控
CH4200K 將矩陣切換、降頻處理、音訊回傳與 Web 集中控制整合於一身，大幅精簡會議與工程架構。
4×2 4K 60Hz 矩陣路由
4 路高畫質 HDMI 訊源可自由指派至 2 路不同顯示設備，具備 18Gbps 超高頻寬。
- 4 路 HDMI 輸入／2 路 HDMI 輸出
- 支援多對多切換路由
- 支援 3840 × 2160 60Hz (YUV 4:4:4)
4K降頻與 ARC / CEC
跨世代顯示設備無障礙共存，同步處理聲音回傳與周邊裝置連動控制。
- 輸出端支援 4K 降頻至 1080P
- 支援 ARC 音訊回傳至擴大機
- 支援 CEC 輕鬆控制 HDMI 設備
聲音分離與 LAN 遠端管理
影像路由之際，同步將高音質訊號分離輸出，並透過網路輕鬆掌握全區設備狀態。
- 配備 L/R 類比與 SPDIF 獨立輸出
- 內建 LAN 埠支援 Web GUI 控制
- 支援 RS-232 序列介面串接中控
工程提醒：建議搭配合格認證之 HDMI 2.0 線材；最長連接距離為 5 公尺 28AWG 線材，超過此長度建議搭配 HDMI 訊號延長器以維持穩定度。
工程整合優勢
為什麼 CH4200K 是工程專案的首選？
▸ 高規 4K 60Hz 支援
全面支援 18Gbps、HDR10+、HLG 與 Dolby Vision，展現生動細膩的高動態範圍色彩。
▸ 解決螢幕相容難題
具備各輸出端獨立的 4K 降頻至 1080P 功能，新舊世代電視螢幕同時點亮零阻礙。
▸ 支援 ARC 音訊回傳
能接收來自電視的回傳音訊並輸出至劇院音響，簡化客廳與會議室的音響佈線。
▸ 雙規音訊獨立分離
不論是想外接 3-pin L/R 類比還是高規 SPDIF 數位音響設備，CH4200K 都能完美分離並獨立輸出音訊。
▸ 完整 Web GUI 控制
除傳統按鍵與 RS-232，更內建 LAN 網路埠及網頁介面 (Web GUI)，提供遠端可視化的集中管控。
▸ 靜電防護與穩定供電
支援 ±8kV / ±4kV ESD 靜電防護，並採用 12V 鎖線式電源，有效保障工程運作安全與不斷線。
完整能力
CH4200K 詳細功能說明
- 4進 2出數位影音 HDMI2.0 矩陣切換器，可透過面板按鍵及遙控等方式輕鬆切換。
- 支援 4K @60Hz 解析度，及 YUV 4：4：4, 18G, HDR10+, HLG, Dolby vision。
- 每個輸出端支援 4K 降頻至 1080P，解決一般 4K 與 1080P 同步顯示時 1080P 無法顯示問題。
- 支援 ARC, CEC, EDID 功能。
- 符合 HDMI 2.0, HDCP 2.2, DVI 1.0 標準。
- 支援聲音獨立輸出 (SPDIF 及 L/R)。
- 控制方式：按鍵，遙控器，RS-232，LAN 和 Web GUI。
- 支援 PCM2.0/ 5.1/ 7.1CH, Dolby Digital/ Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/ 24, DTS High Res, DTS-HD Master Audio, DSD 多種音訊格式。
應用場景
四種典型場景，對應多元影音整合任務
CH4200K 具備 4K 降頻與強大網路中控能力，是商業展示與自動化控制的理想中樞。
多媒體會議室與視訊空間
整合多台筆電與視訊主機，透過 ARC 或獨立音訊傳送聲音至會議擴大機，實現影音完美連動。
多功能視聽教室與講堂
將講師教材傳送至不同解析度的顯示器，利用降頻技術相容舊有 1080P 螢幕，省去汰換成本。
數位看板與商業展示廳
自由指派 4K 超高畫質宣傳片至不同展區的電視牆，透過 Web GUI 進行遠端排程與切換管理。
環控機房與集中控制台
整合第三方中控系統，運用 RS-232 或 TCP/IP 下達指令，將伺服器畫面分派至主副監控螢幕。
技術資料
CH4200K 完整技術規格
| 規格項目 | CH4200K |
|---|---|
| 輸入介面 | 4 x HDMI ( Type A Female ), 1 x IR埠 |
| 輸出介面 | 2 x HDMI ( Type A Female ), 2 x SPDIF, 2 x L/R ( 3-pin phoenix ), 2 x RS-232, 2 x IR埠 |
| 支援解析度 | 4K@ 60hz, YUV4:4:4 |
| HDMI 音訊格式 | PCM2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD |
| SPDIF 音訊格式 | PCM2.0, Dolby Digital / Plus, DTS |
| L/R 音訊格式 | PCM2.0CH (如果開啟 ARC功能，將成靜音) |
| 協定標準 | 支援 HDMI2.0, HDCP2.2 和 DVI 1.0 |
| 頻寬 | 18Gbps |
| 色彩空間 | RGB, YCbCr 4:4:4/ 4:2:2/ 4:2:0 |
| 色深 | 8-bit, 10-bit, 12-bit |
| HDR 格式 | HDR10, HDR10+, Dolby Vision, HLG |
| ESD 保護 | Human body model—±8kV (Air-gap discharge) & ±4kV (Contact discharge) |
| 連接線材長度 | 可接最長 5米 28AWG HDMI2.0線材, 超過此長度建議搭配延長器延伸距離 |
| 重量 | 1050克 |
| 控制方式 | 按鍵、遙控器、RS-232、TCP/IP |
| 電源供應 | AC 110V-240V 50/60HZ DC: 12V 1A |
| 消耗功率（最大值） | 4.3W |
| 尺寸（長 × 寬 × 高） | 218 X 140 X 43mm |
FAQ
CH4200K 採購常見問題
CH4200K 支援真正的 4K 60Hz 嗎？色彩空間規格為何？
支援。本機最高支援 3840 × 2160 60Hz 解析度、YUV 4:4:4、18Gbps 頻寬，並支援 HDR10+、HLG 及 Dolby vision。
現場若同時有 4K 與 1080P 顯示器，畫面會受限於低解析度嗎？
不會。為確保新舊設備無縫協作，CH4200K 的每個輸出端皆支援獨立 4K 降頻至 1080P 功能，解決一般 4K 與 1080P 同步顯示時 1080P 螢幕無法點亮的問題。
是否具備聲音獨立輸出與 ARC 功能？
具備。本機支援 ARC 音訊回傳通道功能，同時也提供獨立的 SPDIF 數位及 L/R 類比音源輸出。請注意，如果開啟 ARC 功能，L/R 類比輸出將自動成靜音。
支援哪些控制方式？可以串接網路中控系統嗎？
本機控制極具彈性，除了提供面板按鍵與紅外線遙控器之外，更內建 RS-232 序列介面以及 TCP/IP 網路通訊介面 (LAN / Web GUI)，可輕易與第三方網路中控環境進行指令整合。
⚠ 貼心叮嚀
- 請用合格認證 HDMI2.0 線材連接訊號。
- 不建議串接切換、分配、轉換器或未經原廠認證等設備。
- 為維持品質穩定度，請使用原廠認證變壓器。
- 基於運送安全考量，遙控器均不提供電池。
- 如須搭配其他設備使用，請務必於採購前告知以免造成不相容問題。
✓ 包裝內容物
- 1 X CH4200K 主機
- 1 X 遙控器 (內無電池)
- 1 X 12V/1A 變壓器
- 1 X 3-pin Phoenix (RS-232 連接頭)
- 3 X IR 連接線
- 2 X 機架配件
- 1 X 說明書
