8K60 / 4K120 高解析
最高支援 8K@60Hz 4:2:0 10-bit、8K@30Hz 4:4:4 10-bit 與 4K@120Hz 4:4:4 10-bit。
8K HDMI 2.1・4 進 2 出專業矩陣
8K / 4K120 HDMI 2.1 4進2出矩陣切換器
4 路 HDMI 訊號自由切換至 2 台顯示設備，整合 eARC/ARC、EDID、解析度降頻與音訊分離。
40Gbps・HDCP 2.3・8K@60Hz 4:2:0・8K@30Hz 4:4:4・4K@120Hz・VRR/FVA/ALLM・HDR10+・Dolby Vision
PANIO CH42008K_W
核心功能
CH42008K_W 八大專業影音能力
從新世代遊戲與 8K 影音，到 eARC 回傳、音訊分離與舊顯示器相容，將矩陣切換與訊號管理集中在單一設備。
HDMI 2.1・40Gbps
符合 HDMI 2.1 與 HDCP 2.3 規範，提供高達 40Gbps 視訊頻寬，面向高更新率與高解析度設備。
矩陣 / 分配雙模式
4 路 HDMI 輸入可自由分配至 OUT 1、OUT 2；亦可透過 CONFIG 撥碼切換分配器工作模式。
eARC / ARC 音訊回傳
INPUT 1 與 OUT 1 支援 eARC/ARC，可將 OUT 1 所接顯示設備回傳的音訊導向相容 Soundbar / 音響系統。
HDR 與遊戲特性
支援 HDR、HDR10、HDR10+、Dolby Vision、HLG 透傳，並支援 VRR、FVA、ALLM。
雙路音訊分離
提供光纖 S/PDIF 與 3.5mm L/R 類比音訊輸出；光纖最高可輸出 LPCM / Dolby / DTS 5.1，類比為 LPCM 2.0。
8 組 EDID 管理
內建 3-bit EDID 撥碼，可複製 OUT 1 EDID，或固定 1080p、4K60、8K 等影像與 2 / 5.1 / 7.1 聲道能力。
OUT 2 解析度降頻
支援 8K→4K，以及 8K / 4K→1080p 降頻，方便 8K / 4K 訊源搭配較低解析度顯示設備。
介面配置
前面板：紅外線接收、電源與輸出狀態指示、eARC 控制、OUT 1 / OUT 2 訊源切換、CONFIG / EDID 撥碼與 SERVICE。
連接埠

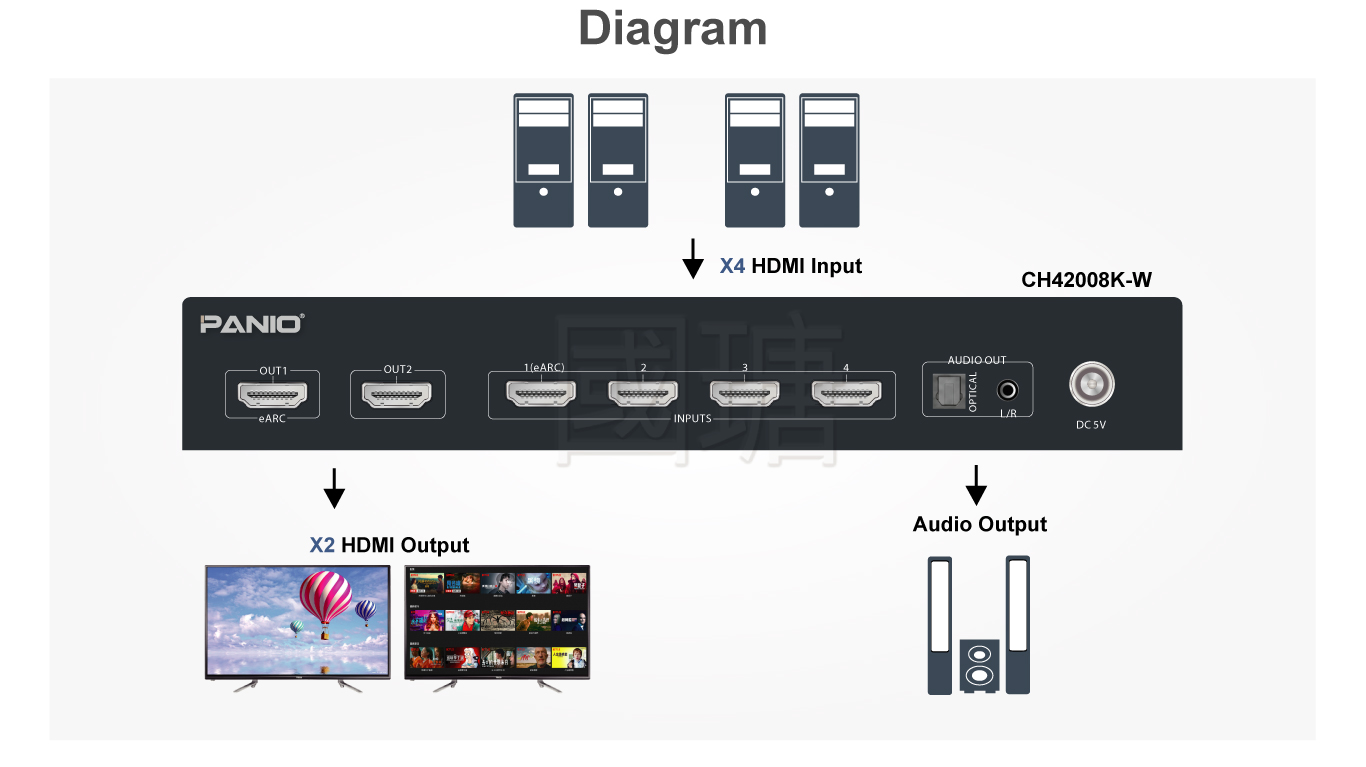

面板提供 OUT 1 / OUT 2 訊源狀態、eARC 開關、輸出切換鍵，以及 CONFIG / EDID 撥碼；後方集中配置 4 組 HDMI 輸入、2 組 HDMI 輸出與獨立音訊輸出。
切換與降頻
CONFIG 撥碼：矩陣、分配與 OUT 2 降頻
CONFIG 為 3-bit 撥碼。第一位控制矩陣 / 分配器模式；後兩位控制 OUT 2 直通或解析度降頻。
1xx｜矩陣模式
OUT 1 與 OUT 2 可各自選擇 4 路 HDMI 輸入中的任一訊源。
0xx｜分配器模式
切換為 HDMI 分配器工作方式，適合單一來源同步顯示。
x10｜8K → 4K
OUT 2 啟用 8K 至 4K 的解析度降頻，提升與 4K 顯示設備的相容性。
x01｜8K / 4K → 1080p
OUT 2 將高解析訊號降至 1080p；x11 與 x00 為 OUT 2 直通模式。
EDID 管理
8 組 EDID 撥碼設定
透過 EDID 撥碼，可依顯示器與音響需求固定視訊 / 音訊能力。手冊原始列舉為 3-bit 全組合；其中 1080p 項依 3-bit 序列補正為 110。
| EDID | 設定內容 |
|---|---|
| 111 | 複製 OUT 1 所連接顯示設備的 EDID（預設） |
| 110 | HDMI 1080p@60Hz・Audio 2ch PCM |
| 101 | HDMI 4K@60Hz 4:4:4・Audio 2ch PCM |
| 100 | HDMI 4K@60Hz 4:4:4・Audio 5.1ch PCM / DTS / Dolby |
| 011 | HDMI 4K@60Hz 4:4:4・Audio 7.1ch PCM / DTS / Dolby / HD |
| 010 | HDMI 8K@60Hz 4:2:0 + 8K@30Hz 4:4:4・Audio 2ch PCM |
| 001 | HDMI 8K@60Hz 4:2:0 + 8K@30Hz 4:4:4・Audio 5.1ch PCM / DTS / Dolby |
| 000 | HDMI 8K@60Hz 4:2:0 + 8K@30Hz 4:4:4・Audio 7.1ch PCM / DTS / Dolby / HD |
eARC / ARC
CH42008K_W eARC / ARC 連接方式與使用情境
CH42008K_W 支援一般 HDMI 4 進 2 出矩陣切換，以及 eARC / ARC 音訊回傳。 可依電視、投影機、Soundbar 與音響設備的配置，選擇關閉或開啟 eARC 功能。
eARC 關閉：一般 4 進 2 出 HDMI 矩陣模式
當 eARC 功能關閉時，CH42008K_W 可作為標準 4 進 2 出 HDMI 2.1 矩陣切換器使用。 4 組 HDMI 輸入訊號可分別切換至 OUT 1 與 OUT 2， 讓兩台顯示設備選擇不同或相同的 HDMI 訊號來源。
- INPUT 1～4： 可連接電腦、遊戲主機、機上盒、藍光播放器及其他 HDMI 訊源設備。
- OUT 1： eARC 關閉時可作為一般 HDMI 顯示輸出使用。
- OUT 2： 為一般 HDMI 顯示輸出，可連接電視、螢幕或投影機。
- OPTICAL 光纖輸出： 可將 HDMI 音訊分離後輸出至擴大機、AV Receiver 或其他 S/PDIF 音響設備。
- 3.5mm L/R 類比音訊： 可輸出 2 聲道類比音訊至主動式喇叭或音響設備。
eARC 開啟：電視音訊回傳至 Soundbar
當 eARC 功能開啟時， OUT 1 (eARC) 連接支援 eARC / ARC 的電視， INPUT 1 (eARC) 則依產品設計連接 Soundbar。 電視端的音訊可經由 OUT 1 回傳至 CH42008K_W， 再由 INPUT 1 (eARC) 傳送至 Soundbar 播放。
- OUT 1 (eARC)： 連接支援 eARC / ARC 的電視或顯示設備。
- INPUT 1 (eARC)： eARC 模式開啟時可連接 Soundbar，用於接收電視回傳音訊。
- OUT 2： 不具 eARC 功能，仍作為一般 HDMI 顯示輸出使用。
- 若電視支援 eARC / ARC 且 Soundbar 相容， 即可播放由電視回傳的音訊。
- 若電視同時支援 eARC 與 ARC，而 Soundbar 僅支援 ARC， 請將電視端的 eARC 功能關閉並改用 ARC 模式。
- eARC 開啟時，OPTICAL 與 3.5mm L/R 音訊輸出會靜音。
實際 eARC / ARC 功能會受到電視、Soundbar、HDMI 線材及設備設定影響； 建議使用支援相應 HDMI 規格的線材，並確認各設備已正確啟用 eARC 或 ARC。
應用場景
CH42008K_W 適合哪些 8K / 4K120 影音環境？
適合需要 4 路 HDMI 高頻寬訊源在兩台顯示設備間彈性切換，或同時要求 eARC 音訊回傳、降頻相容與獨立音訊輸出的環境。
高更新率遊戲設備
支援 4K@120Hz、VRR 與 ALLM，適合遊戲主機與高更新率顯示器整合。
家庭劇院與影音室
整合 8K 訊源、HDR、Dolby Vision、eARC / ARC 與 Soundbar 音訊回傳。
會議與展示空間
4 路訊源自由分配至兩台電視或投影機，滿足簡報、展示與多來源切換。
雙螢幕異解析度環境
OUT 2 可執行 8K→4K 或 8K/4K→1080p 降頻，降低新舊顯示器混用問題。
外接音響與擴音系統
透過 Optical 或 3.5mm L/R 將 HDMI 音訊獨立輸出至音響、擴大機或會議音訊設備。
影音相容性測試
EDID 固定與複製模式可協助工程測試不同解析度、聲道與顯示設備的協商結果。
操作方式
前面板與紅外線遙控快速切換
- 前面板 OUT 1 / OUT 2 按鍵：分別循環切換 4 路 HDMI 輸入訊號。
- 遙控器 OUT A / OUT B：直接按 1 / 2 / 3 / 4 選擇訊源，或使用左右箭頭切換上一個 / 下一個輸入。
- eARC 按鍵：開啟或關閉 eARC 功能；開啟時前面板 eARC 指示燈常亮。
- SERVICE：Micro USB 服務埠，供韌體升級與調試使用。
技術資料
CH42008K_W 完整技術規格
以下規格依產品說明資料整理。實際顯示能力會受到訊源、顯示設備、EDID、線材品質與距離影響；專案導入前建議以完整連接架構進行相容性確認。
| 規格項目 | CH42008K_W |
|---|---|
| 產品類型 | 8K HDMI 2.1 4 進 2 出矩陣切換器 |
| HDMI / HDCP | HDMI 2.1 / HDCP 2.3 |
| 視訊頻寬 | 40Gbps |
| 最高解析度 | 8K@60Hz 4:2:0 10-bit；8K@30Hz 4:4:4 10-bit；4K@120Hz 4:4:4 10-bit |
| 色深 | 8 / 10 / 12-bit |
| 色彩空間 | RGB 4:4:4、YCbCr 4:4:4 / 4:2:2 / 4:2:0 |
| HDR | HDR、HDR10、HDR10+、Dolby Vision、HLG 透傳 |
| HDMI 2.1 顯示特性 | VRR、FVA、ALLM |
| eARC / ARC | INPUT 1 與 OUT 1 支援 eARC / ARC 音訊回傳 |
| HDMI 音訊格式 | LPCM、Dolby Digital / Plus / EX、Dolby TrueHD、Dolby Atmos、DTS、DTS-EX、DTS-96/24、DTS High Resolution、DTS-HD Master Audio、DSD |
| 音訊分離 | Optical：最高 LPCM / Dolby / DTS 5.1 CH；3.5mm L/R：LPCM 2.0 CH |
| HDMI 輸入 | 4 × HDMI IN（Type A, 19-pin） |
| HDMI 輸出 | 2 × HDMI OUT（Type A, 19-pin） |
| 其他輸出 | 1 × Optical S/PDIF、1 × 3.5mm L/R |
| 服務埠 | 1 × Micro USB SERVICE（韌體升級 / 調試） |
| EDID | 3-bit EDID 撥碼，8 組設定 |
| 解析度降頻 | OUT 2：8K→4K、8K / 4K→1080p |
| 切換方式 | 前面板按鍵、紅外線遙控器 |
| 外殼 | 金屬外殼，黑色 |
| 尺寸 | 200 × 85 × 21 mm（長 × 寬 × 高） |
| 重量 | 約 411 g |
| 電源 | 輸入 AC 100–240V 50/60Hz；輸出 DC 5V / 2A |
| 最大功耗 | 2.05 W |
| 操作溫度 | 0°C–40°C |
| 儲存溫度 | -20°C–60°C |
| 相對濕度 | 20%–90% RH（無凝結） |
| ESD 保護 | 人體模式：±8kV 空氣放電、±4kV 接觸放電 |
線材建議
不同解析度的 HDMI 線長建議
以下為手冊建議的 HDMI 輸入 / 輸出線長。高頻寬 8K / 4K120 對線材與接頭品質更敏感，實際專案仍應先做實機測試。
| 解析度 | 建議線材規格 | 建議長度 |
|---|---|---|
| 8K | Ultra High Speed HDMI / HDMI 2.1 | 約 3 m |
| 4K@60Hz | High Speed HDMI / HDMI 2.0 | 約 8 m |
| 4K@24Hz | HDMI 1.4 | 約 12 m |
| 1080p | HDMI 1.4 | 約 15 m |
標準配件
×1
×1
×1
×1
CH42008K_W 包裝內容
收到產品後請核對內容；實際配件與電源插頭版本以出貨版本為準。
CH42008K_W 主機
8K HDMI 4×2 矩陣切換器
紅外線遙控器
矩陣 / eARC 操作
5V / 2A 電源
多國規格電源供應器
使用手冊
產品操作與安全說明
常見問題
CH42008K_W 常見問題
CH42008K_W 可以讓兩台顯示器播放不同 HDMI 訊源嗎？
可以。在矩陣模式下，OUT 1 與 OUT 2 可分別從 4 路 HDMI 輸入中選擇不同訊源；若切換至分配器模式，則可用於同步分配。
CH42008K_W 是否真的支援 8K@60Hz 與 4K@120Hz？
支援。最高規格包含 8K@60Hz 4:2:0 10-bit、8K@30Hz 4:4:4 10-bit，以及 4K@120Hz 4:4:4 10-bit。實際輸出仍取決於訊源、顯示器、EDID 與 HDMI 線材能力。
OUT 2 可以自動把 8K 降成 4K 或 1080p 嗎？
可以透過 CONFIG 撥碼設定 OUT 2 的降頻模式，支援 8K→4K，以及 8K / 4K→1080p；如需原解析度輸出則使用直通模式。
eARC 模式要怎麼接 Soundbar？
依手冊連接方式，eARC 開啟後，OUT 1 連接支援 eARC / ARC 的顯示器，INPUT 1 連接 Soundbar，讓 OUT 1 顯示設備的回傳音訊送至 Soundbar。eARC 開啟時 Optical 與 L/R 會靜音。
可以把 HDMI 聲音獨立輸出到擴大機或喇叭嗎？
可以。CH42008K_W 提供 Optical S/PDIF 與 3.5mm L/R 類比音訊輸出；光纖最高支援 LPCM / Dolby / DTS 5.1 CH，類比輸出為 LPCM 2.0 CH。
支援 Dolby Vision、HDR10+、VRR 與 ALLM 嗎？
支援。產品資料列出 HDR、HDR10、HDR10+、Dolby Vision、HLG 透傳，以及 VRR、FVA、ALLM。
EDID 可以固定成 4K 或 8K 嗎？
可以。3-bit EDID 撥碼提供 8 組模式，可複製 OUT 1 EDID，或固定 1080p、4K60、8K 等視訊能力與 2 / 5.1 / 7.1 聲道設定。
為什麼本頁沒有標示網路售價、星等或評論？
為避免結構化資料與實際銷售資訊不一致，本頁只標示已有正式產品資料支持的規格；價格、庫存、運送、退貨、評分與評論應以真實且可驗證的資料為準，不使用 0 元價格或虛構評價。
安裝提醒
部署與相容性注意事項
- 8K / 4K120 屬高頻寬傳輸，建議優先使用認證 Ultra High Speed HDMI 線材並縮短測試距離。
- 若不同顯示器能力差異大，可透過 EDID 與 OUT 2 降頻設定提升相容性。
- eARC 模式開啟時，OPTICAL 與 3.5mm L/R 音訊輸出會靜音；如需音訊分離，請關閉 eARC。
- eARC / ARC 相容性取決於電視、投影機、Soundbar / AVR 的 HDMI 音訊回傳支援與設定。
- 請使用符合規格的 DC 5V / 2A 電源，避免錯誤電壓、極性或供電不足造成設備異常。
- 進行接線、插拔或維護前應關閉相關設備電源，並避免在高溫、潮濕、粉塵或強振動環境中使用。
