1×8 同步輸出，一致高品質表現
單一 HDMI 輸入同步推送至 8 台 HDMI 螢幕，純硬體即時分配，確保所有端點獲得一致畫質。
1×8 HDMI 2.0b SPLITTER
1×8 4K 60Hz HDMI 影音訊號分配器
18Gbps 滿載頻寬 × 4K@60Hz 4:4:4 × 智慧 EDID 管理
4K 60Hz (4:4:4)・1進8出・HDMI 2.0b・HDCP 2.2・HDR10・訊號放大平衡・工業ESD防護・金屬外殼
PANIO CH218K_W
產品重點摘要
CH218K_W 是什麼？單一訊源同步無損分送至 8 部 4K 顯示設備
CH218K_W 是 PANIO 專為商務多媒體會議室、視聽教室講堂、商業數位看板及展示中心設計的 1 進 8 出 4K 60Hz HDMI 影音分配器。符合 HDMI 2.0b 與 HDCP 2.2 / 1.4 標準，具備 18Gbps (600MHz) 高傳輸頻寬，能將 4K@60Hz (YCbCr 4:4:4) 訊源零延遲、不失真同步推送到 8 台顯示設備；支援 HDR 與 HDR10 高動態範圍，搭載智慧 EDID 雙模式切換管理（COPY 依序拷貝 / AUTO 自動最佳模式），徹底排除多螢幕並聯交握問題；內建訊號放大平衡功能、工業級 ESD 靜電防護與高散熱金屬機身，保障長效穩定運作。
- 分配架構
- 1進 8出 同步分配
- 視訊頻寬
- 18Gbps / 600MHz
- 最高解析度
- 4K2K@60Hz 4:4:4
- 協定規範
- HDMI 2.0b / HDCP 2.2
- 高動態對比
- 支援 HDR / HDR10
- EDID 管理
- COPY / AUTO 雙模式切換
- 靜電防護
- ±8kV 空氣 / ±4kV 接觸
- 外殼材質
- 純金屬散熱外殼
核心特色
CH218K_W 六大關鍵能力
18Gbps 滿載頻寬，真 4K 60Hz 4:4:4
具備 600MHz 高傳輸頻寬，支援 4K2K@60Hz YCbCr 4:4:4，精準呈現銳利文字與細緻色彩細節。
智慧 EDID 雙模，化解黑屏衝突
具備實體開關：COPY 模式依序拷貝 OUT 1~8 規格；AUTO 模式自動對比並發送最佳 EDID，解決螢幕混接衝突。
支援 HDR 與 HDR10，動態對比更真實
支援 HDR / HDR10 高動態範圍與豐富色深，呈現更寬廣明暗層次與細膩立體感。
高清音訊格式，原生無損直通
相容 LPCM 7.1CH、Dolby TrueHD、DTS-HD Master Audio 及 DSD 等專業音訊標準。
訊號平衡放大與工業金屬防護
內建訊號放大平衡技術；磨砂金屬散熱外殼具備 ±8kV 空氣 / ±4kV 接觸放電防護。
三大整合能力
MODE 01
MODE 02
MODE 03
多路同步＋訊號放大平衡＋工規長效防護
CH218K_W 將超高頻寬無損分配、多檔相容性調校與工控級硬體防護集中於堅固機身，大幅提升多螢幕現場佈署效率。
1×8 4K 60Hz 高速無損同步
單一高畫質訊號源同步輸出至 8 部顯示設備，硬體低延遲架構維持絕佳畫面一致性。
- 1 路 HDMI 輸入／8 路 HDMI 同步輸出
- 支援 4K2K@60Hz 4:4:4 與 QSXGA@60Hz
- 18Gbps 滿載頻寬，無壓縮不失真
多檔智慧 EDID 調適機制
透過實體切換開關，快速化解不同規格螢幕並聯時所造成的訊號辨識問題。
- EDID COPY 模式：在 COPY 模式時，設備將拷貝 HDMI OUT 1 埠顯示設備的 EDID 設定給訊源設備，訊源設備會再次發送匹配 OUT 1 顯示設備的訊號到所有的輸出設備；若未偵測到 HDMI OUT 1 支援的 EDID，設備將拷貝 HDMI OUT 2 埠顯示設備的 EDID 設定給訊源設備。以此類推，優先順序是從 OUT 1 到 OUT 8。
- EDID AUTO 模式：在 AUTO 模式時，設備將比對 HDMI OUT 1～8 埠顯示設備的 EDID 設定，然後發送最佳 EDID 訊號到訊源設備，訊源設備會再次發送匹配顯示設備的訊號到所有的輸出設備。
訊號放大平衡與工規散熱防護
補償高頻傳輸衰減，金屬磨砂外殼防止電磁干擾，各埠狀態指示燈一目了然。
- 內建訊號放大平衡功能，傳輸更穩定
- 人體模型 ±8kV 空氣 / ±4kV 接觸放電防護

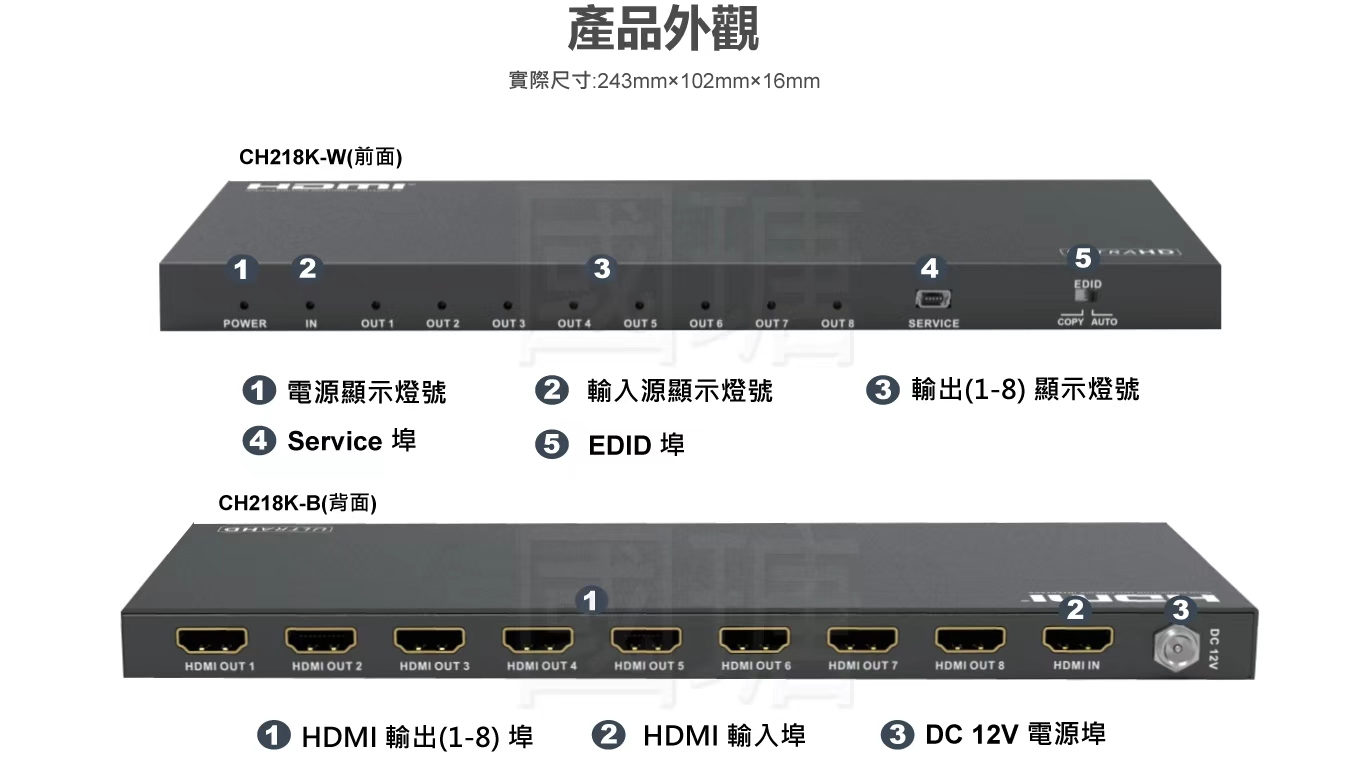

- 電源、輸入與 8 路輸出專屬獨立 LED 指示燈
安裝提醒：建議使用 Premium High Speed (HDMI 2.0) 認證線材；輸入與輸出端總線長建議限制在 10 公尺以內；在插拔線材之前，請先關閉設備電源以保護電路。
工程整合優勢
為什麼 CH218K_W 適合專案工程應用？
▸ 高密度 8 埠同步分配
單台設備直接推動 8 台顯示螢幕，避免多層級聯分配器造成的訊號衰減與干擾。
▸ 真 4K 60Hz 滿載頻寬
具備 18Gbps 滿載傳輸實力，支援 4:4:4 色彩空間，畫面細緻清晰不失真。
▸ 專屬 LED 即時診斷
每組輸出埠皆配有獨立狀態訊號指示燈，施工人員一眼即可判斷各路訊號連線狀況。
▸ 訊號放大平衡技術
內建平衡補償電路，有效穩定長距離高頻傳輸品質，降低畫面閃爍與雜訊干擾。
▸ 工業級 ESD 靜電防護
內建人體模型靜電保護元件，大幅提升乾燥環境與工程施工插拔時的耐受度。
▸ 金屬磨砂長效散熱機身
金屬磨砂外殼散熱優異且抗干擾，機身尺寸 243 × 102 × 16 mm，適合 7×24 小時長效運行。
完整能力
CH218K_W 詳細功能說明
- 產品類型：專業級 1 進 8 出 4K 60Hz HDMI 影音訊號分配器。
- 同步輸出能力：同步將 1 組 HDMI 訊號來源無損分配至 8 台 HDMI 顯示設備。
- 影像頻寬與解析度：具備 18Gbps / 600MHz 傳輸頻寬，最高支援 4K2K@60Hz (YCbCr 4:4:4)。
- 協定相容性：完全符合 HDMI 2.0b、HDCP 2.2 / 1.4 標準規範。
- VESA 與色深支援：支援 VESA 模式影像格式（最高達 QSXGA@60Hz），支援 8/10/12-bit 色深。
- 動態範圍支援：支援 HDR 與 HDR10 高動態對比格式。
- 高音質格式直通：相容 LPCM 7.1CH、Dolby TrueHD、DTS-HD Master Audio 及 DSD 等格式。
- 智慧 EDID 管理：具備實體切換開關，提供 COPY（依序拷貝 OUT 1~8）與 AUTO（自動比對最佳解析度）雙模式。
- 訊號放大平衡：內建訊號放大平衡功能，維持長距離傳輸時的訊號穩定。
- 獨立燈號顯示：具備電源、輸入與 8 組輸出埠專屬 LED 指示燈，方便障礙排除與巡檢。
- 工業級 ESD 防護：具備人體放電模式 ±8kV（空氣放電）與 ±4kV（接觸放電）防護能力。
- 機身規格：純金屬外殼設計，尺寸 243 × 102 × 16 mm，重量 625g，採用 DC 12V/1A 變壓器供電。
應用場景
四種典型場景，對應多螢幕同步顯示任務
CH218K_W 結合真 4K 60Hz 滿載頻寬與 8 埠高密度同步分配，是各類大型影音同播工程的理想分配中樞。
多媒體會議室與展報空間
將筆記型電腦簡報畫面同步傳送至會議室主電視、投影機及各個輔助螢幕，確保全場視線無死角同步觀看。
視聽教室與階梯講堂
講師電腦操作同步鏡像推播至 8 台分組觀測螢幕，透過 EDID 模式有效避免多螢幕交握黑屏。
商業數位看板與展示牆
單一播放主機同步推送至 8 處展示螢幕播放產品宣傳影片，18Gbps 高頻寬完美還原細膩色彩與 HDR 細節。
家庭劇院多螢幕同步
將 4K 播放訊源同步分配至客廳大螢幕、家庭劇院投影機與不同房間顯示器，共享無損超高畫質影音。
技術資料
CH218K_W 完整技術規格
| 規格項目 | CH218K_W |
|---|---|
| 產品類型 | 1 進 8 出 4K 60Hz HDMI 影音訊號分配器 |
| HDMI 輸入埠 | 1 × HDMI Type A Female（母座） |
| HDMI 輸出埠 | 8 × HDMI Type A Female（母座） |
| 規範相容 | HDMI 2.0b、HDCP 2.2 / 1.4 |
| 影像頻寬 | 18Gbps / 600MHz |
| 最大解析度 | 4K2K@60Hz (YCbCr 4:4:4) |
| 色彩深度 | 8-bit, 10-bit, 12-bit (1080p@60Hz); 8-bit (4K2K@60Hz) |
| VESA 模式 | 最高達 QSXGA@60Hz |
| 音訊支援 | LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD |
| EDID 管理 | 實體開關：COPY（依序拷貝 OUT 1~8）/ AUTO（自動比對最佳規格） |
| 訊號處理 | 內建訊號放大平衡功能 |
| 狀態指示燈 | 電源 LED × 1、輸入 LED × 1、輸出 LED × 8 |
| ESD 防護 | 人體模型：±8kV (空氣放電)、±4kV (接觸放電) |
| 尺寸（寬 × 深 × 高） | 243 mm × 102 mm × 16 mm |
| 重量 | 625g |
| 電源供應 | DC 12V／1A 電源變壓器 |
| 機殼結構 | 純金屬磨砂散熱外殼 |
FAQ
CH218K_W 採購常見問題
CH218K_W 支援真正的 4K 60Hz 嗎？色彩取樣規格為何？
支援。本機符合 HDMI 2.0b 與 HDCP 2.2 / 1.4 規範，提供高達 18Gbps / 600MHz 滿載頻寬，支援 4K2K@60Hz (YCbCr 4:4:4) 真實色彩還原，完全不壓縮影像訊號。
智慧 EDID 管理模式有何作用？
具備實體切換開關：COPY 模式會拷貝 HDMI OUT 1 埠顯示設備的 EDID 設定給訊源設備（若未偵測到則依序拷貝 OUT 2 至 OUT 8）；AUTO 模式則會對比 OUT 1～8 顯示設備並發送最佳 EDID 訊號給訊源，確保所有輸出螢幕完美匹配相容。
內建訊號放大平衡功能有何優勢？
本機內建訊號放大與自動平衡電路，能補償訊號傳輸過程中的高頻衰減，確保分送至 8 台螢幕的視訊時脈維持純淨穩定。
機身散熱與穩定性如何？適合 7×24 小時長時間運行嗎？
採用金屬磨砂散熱外殼，散熱性絕佳並能有效抗電磁干擾，內建工業級 ESD 靜電防護，非常適合數位看板、商務展示及監控環境 7×24 小時連續運作。
HDMI 連接線長度有限制嗎？
建議使用 Premium High Speed (HDMI 2.0) 認證線材；輸入端與輸出端之總線長建議控制在 10 公尺以內。若現場環境需要更長距離傳輸，建議搭配 PANIO 專業 4K HDMI 網路訊號延長器。
產品保固多久？售後送修流程如何？
本產品享有 1 年原廠保固。諮詢售後服務時，請提供「產品型號、序號、購買日期、連接設備及故障現象」，以利技術人員快速診斷並提供解決方案。
⚠ 佈線與導入提醒
- 建議使用 Premium High Speed (HDMI 2.0) 認證線材，以確保 4K@60Hz 解析度傳輸穩定。
- 連接的 HDMI 線材（輸入＋輸出）總長度建議限制為 10 公尺以內。
- 在拔插線材之前，請先關閉設備電源以保護精密電路。
- 僅限使用隨附的原廠 DC 12V/1A 電源變壓器，以維持運作穩定性。
- 若遇部分顯示設備無法點亮或解析度異常，請嘗試切換 EDID 開關至「AUTO」或「COPY」模式重新讓訊源與螢幕交握。
✓ 包裝內容物
- CH218K_W 1進8出 HDMI 分配器主機 × 1
- DC 12V／1A 原廠電源變壓器 × 1
- 產品操作說明書 × 1
