1×4 同步輸出，訊號零延遲無損
單一 HDMI 輸入同步推送至 4 台 HDMI 螢幕，純硬體即時分配，畫面色彩一致不衰減。
1×4 HDMI 2.0b SPLITTER
1×4 4K 60Hz HDMI 影音訊號分配器
18Gbps 滿載頻寬 × 4K@60Hz 4:4:4 × 智慧 EDID 管理
4K 60Hz (4:4:4)・1進4出・HDMI 2.0b・HDCP 2.2・18Gbps・STD/TV雙模EDID・工業ESD防護・超薄金屬機身
PANIO CH214K_W
產品重點摘要
CH214K_W 是什麼？單一訊源同步無損分送至 4 部 4K 顯示設備
CH214K_W 是 PANIO 專為企業會議室、教育講堂、商業展示及多螢幕環境設計的 1 進 4 出 4K 60Hz HDMI 影音分配器。符合 HDMI 2.0b 與 HDCP 2.2 標準，具備高達 18Gbps (600MHz) 傳輸頻寬，能將 4K@60Hz (YCbCr 4:4:4) 訊源零延遲、不失真同步推送到 4 台顯示器；搭載智慧 EDID 雙模式切換開關（STD 固定 1080p / TV 自動最佳相容），徹底化解螢幕交握異常；機身具備工業級 ESD 靜電保護與超薄金屬高導熱設計，確保長時間連續運轉極致穩定。
- 分配架構
- 1進 4出 同步分配
- 視訊頻寬
- 18Gbps / 600MHz
- 最高解析度
- 4K2K@60Hz 4:4:4
- 協定規範
- HDMI 2.0b / HDCP 2.2
- EDID 管理
- STD / TV 雙模式切換
- 靜電防護
- ±8kV 空氣 / ±4kV 接觸
- 整機功耗
- 超低 2W (DC 5V/1A)
- 外觀厚度
- 僅 16mm 超薄金屬機身
核心特色
CH214K_W 六大關鍵能力
18Gbps 高頻寬，真 4K 60Hz 4:4:4
高達 600MHz 傳輸頻寬，支援 4K2K@60Hz YCbCr 4:4:4，精準呈現銳利字體與細緻影像細節。
智慧 EDID 雙模式，排除黑屏衝突
具備實體開關：STD 模式固定 1080p 確保高度相容；TV 模式自動計算顯示端最佳共同規格。
完整標準相容，HDMI 2.0b / HDCP 2.2
完全向下相容 HDMI 1.4/1.3，支援 HDCP 2.2 版權保護，相容各式 4K 播放機、電腦與遊戲機。
高清音訊支援，立體聲與環繞原音
原生直通相容 LPCM 7.1CH、Dolby TrueHD 及 DTS-HD Master Audio 等專業高清音訊標準。
工業 ESD 防護與超薄金屬散熱
內建人體放電模式 ±8kV 空氣 / ±4kV 接觸防護；機身僅 16mm 薄型金屬打造，散熱優異耐久。
三大整合能力
MODE 01
MODE 02
MODE 03
同步傳輸＋智慧調適＋緊湊工規防護
CH214K_W 將超高頻寬無損分配、雙段相容性調校與工控級硬體防護集中於極致超薄機身，大幅提升多螢幕現場佈署效率。
1×4 4K 60Hz 高速無損同步
單一高畫質訊號源同步輸出至 4 部顯示螢幕，硬體低延遲架構維持絕佳畫面一致性。
- 1 路 HDMI 輸入／4 路 HDMI 同步輸出
- 支援 4K2K@60Hz 4:4:4 與 QSXGA@60Hz
- 18Gbps 滿載頻寬，無壓縮不失真
智慧 EDID 雙模式切換機制
透過實體撥碼開關，快速化解不同規格螢幕並聯時所造成的訊號辨識問題。
- STD 模式：固定 1080p 輸出，相容優先
- TV 模式：自動偵測各輸出端最佳共同解析度
- 支援 3D 幀連續影像格式傳輸
工規防護與極致薄型金屬設計
高導熱金屬外殼有效降低積熱，極低耗電量與狀態 LED 讓維護排查一目了然。
- ±8kV 空氣 / ±4kV 接觸放電防護
- 電源、輸入與 4 路輸出專屬獨立 LED 燈
- 厚度僅 16mm，功耗僅 2W，散熱耐用
安裝提醒：請使用符合認證之 Premium High Speed (18Gbps) 4K HDMI 線材；輸入與輸出端總長度建議在 10 公尺以內；請勿在設備開機運作狀態下劇烈熱插拔線材，以維護電路壽命。
工程整合優勢
為什麼 CH214K_W 適合專案工程應用？
▸ 真 4K 60Hz 滿載頻寬
具備 18Gbps 滿載傳輸實力，支援 4:4:4 色彩空間，投影畫面色彩鮮明純淨不偏色。
▸ 一鍵快速排除相容異常
若遇到新舊設備混接造成無畫面，撥至 STD 模式即可強制以 1080p 輸出，立即排除問題。
▸ 專屬 LED 即時診斷
每組輸出埠皆配有獨立狀態訊號指示燈，施工人員一眼即可判斷哪一路訊號處於離線狀態。
▸ 工業級 ESD 靜電防護
內建專業 ESD 保護元件，大幅提升乾燥環境與工程施工插拔時的突波耐受能力。
▸ 僅 16mm 薄型外觀
極度精簡的機身尺寸（深度僅 63mm），極易隱蔽安裝於電視背面、講桌內或狹窄展示櫥窗。
▸ 2W 極低功耗綠能運轉
極低耗電量搭配全金屬散熱機身，無風扇零噪音，非常適合 7×24 小時長時間連續運行。
完整能力
CH214K_W 詳細功能說明
- 產品類型：專業級 1 進 4 出 4K 60Hz HDMI 影音訊號分配器。

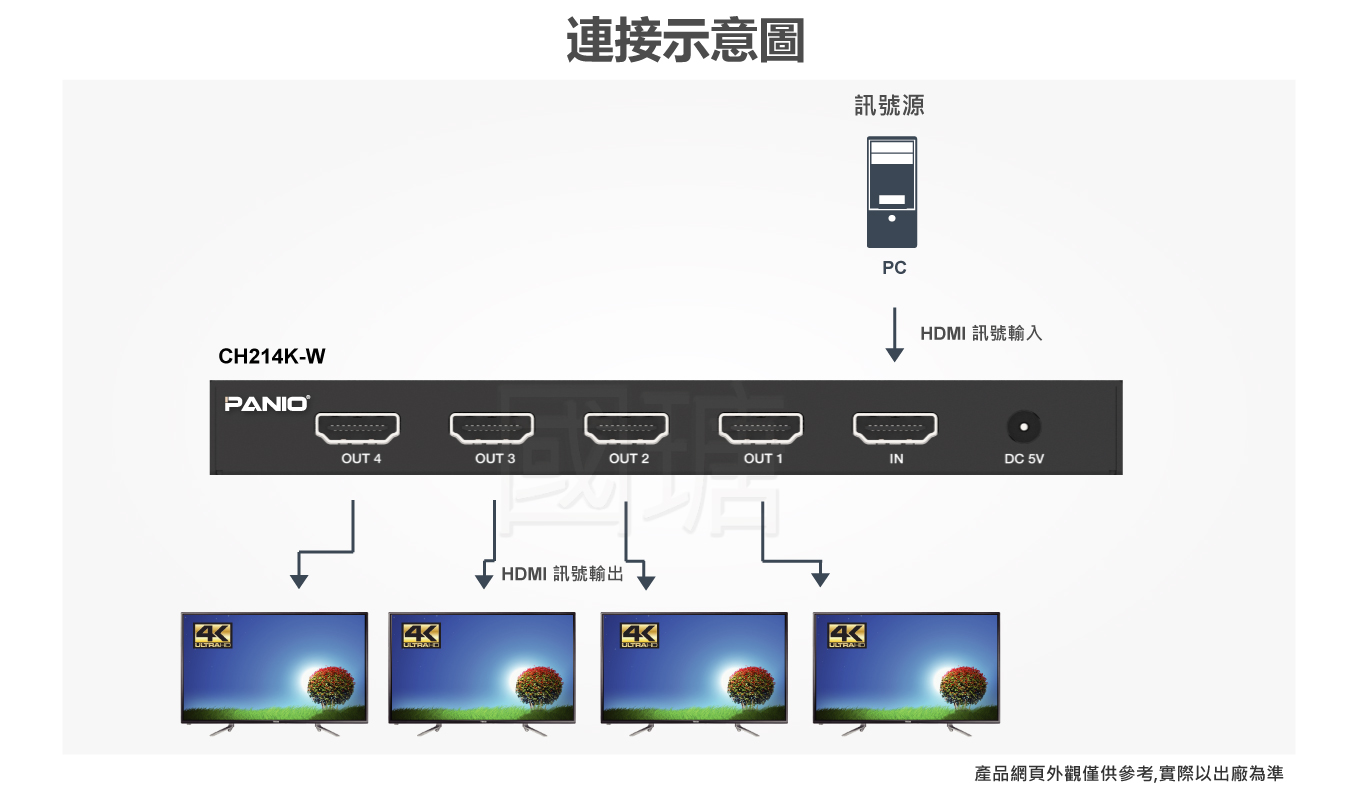

- 同步輸出能力：同步將 1 組 HDMI 訊號來源分配至 4 台 HDMI 顯示設備，畫面不失真。
- 影像頻寬與解析度：具備 18Gbps / 600MHz 傳輸頻寬，最高支援 4K2K@60Hz (YCbCr 4:4:4)。
- 協定相容性：完整相容 HDMI 2.0b、HDCP 2.2 與 DVI 1.0 規範。
- VESA 模式支援：支援 VESA 模式影像格式，最高達 QSXGA@60Hz 以及 3D 幀連續影像。
- 高音質格式直通：相容 LPCM 7.1CH、Dolby TrueHD 以及 DTS-HD Master Audio 音訊規格。
- 智慧 EDID 管理：內建實體開關，支援 STD（固定輸出 1080p）與 TV（偵測最佳解析度）雙模式。

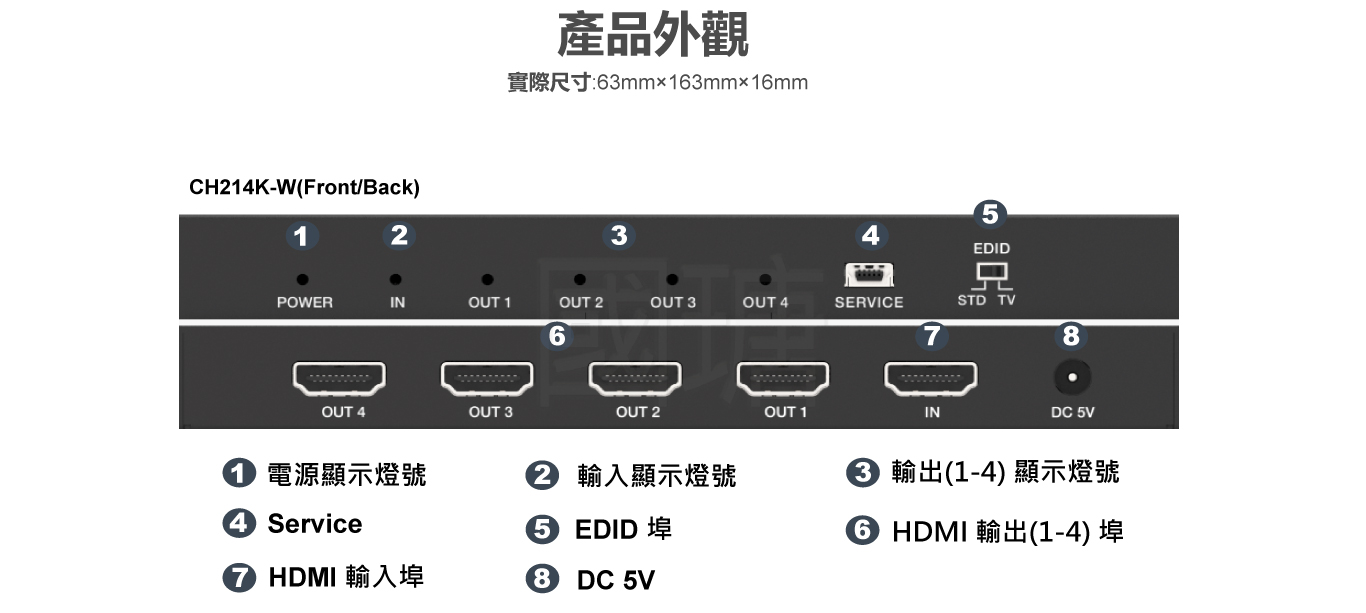

- 獨立燈號顯示：具備電源、輸入與 4 組輸出埠專屬 LED 指示燈，方便即時檢查運作狀態。
- 韌體維護升級：內建 Micro USB 服務埠，專供未來韌體升級使用。
- 工業級 ESD 防護：具備人體放電模式 ±8kV（空氣放電）與 ±4kV（接觸放電）防護能力。
- 精巧薄型結構：尺寸僅 163 × 63 × 16 mm，重量 260g，採用高品質金屬外殼，散熱性絕佳。
- 供電規範：採用 DC 5V/1A 外接電源供電，整機最大消耗功率僅 2W。
應用場景
四種典型場景，對應多螢幕同步顯示任務
CH214K_W 結合真 4K 60Hz 滿載頻寬與極致薄型機身，是各類影音工程同播的理想分配中樞。
企業多功能會議室
將筆記型電腦簡報畫面同步傳送至前方主電視、投影機及兩側輔助螢幕，全場視線無死角同步觀看。
多媒體講堂與培訓教室
講師電腦操作同步鏡像推播至 4 台學生分組觀測螢幕，透過 STD 模式避免投影機交握黑屏。
商場百貨與品牌櫥窗看板
單一 4K 播放主機同步推送至 4 處展示螢幕播放產品宣傳片，18Gbps 高頻寬完美還原精緻色彩細節。
安控監看與工程調校機台
把關鍵伺服器或攝影機主機輸出分配給多位工程師席位同步監測，薄型金屬外殼易於收納於機架桌面下。
技術資料
CH214K_W 完整技術規格
| 規格項目 | CH214K_W |
|---|---|
| 產品類型 | 1 進 4 出 4K 60Hz HDMI 影音訊號分配器 |
| HDMI 輸入埠 | 1 × HDMI Type A Female（母座，19-pin） |
| HDMI 輸出埠 | 4 × HDMI Type A Female（母座，19-pin） |
| 協定標準 | 相容 HDMI 2.0b、HDCP 2.2 |
| 影像頻寬 | 18Gbps / 600MHz |
| 最大解析度 | 4K2K@60Hz (YCbCr 4:4:4) |
| 色彩空間 | RGB、YCbCr 4:4:4、YCbCr 4:2:2 |
| VESA 模式 | 最高支援 QSXGA@60Hz 以及 3D 幀連續影像 |
| 音訊支援 | LPCM 7.1CH、Dolby TrueHD、DTS-HD Master Audio |
| EDID 管理 | 實體開關：STD（固定 1080p）/ TV（自動共同解析度） |
| 狀態指示燈 | 電源 LED × 1、輸入 LED × 1、輸出 LED × 4 |
| 韌體升級埠 | 1 × Micro USB 服務埠 |
| ESD 防護能力 | 人體放電模式：±8kV（空氣放電）、±4kV（接觸放電） |
| 電源需求 | DC 5V／1A 電源變壓器 |
| 電源消耗 | 最大 2W |
| 尺寸（寬 × 深 × 高） | 163 × 63 × 16 mm |
| 重量 | 260g |
| 機殼結構 | 高品質金屬散熱機身 |
FAQ
CH214K_W 採購常見問題
CH214K_W 支援真正的 4K 60Hz 嗎？色彩取樣規格為何？
支援。本機符合 HDMI 2.0b 與 HDCP 2.2 規範，提供滿載 18Gbps / 600MHz 傳輸頻寬，支援 4K2K@60Hz (YCbCr 4:4:4) 真實色彩還原，完全不壓縮影像訊號。
智慧 EDID 管理的 STD 與 TV 模式有何不同？
STD 模式會強制固定輸出 1080p 解析度與立體聲音訊，以確保最大相容性；TV 模式則會自動偵測並讀取所有連接螢幕間的最佳共同解析度與音訊參數進行輸出。
若螢幕未正常顯示畫面該如何排查？
建議先將 EDID 開關切換至「STD」模式排除螢幕交握異常；同時確認線材是否符合 18Gbps Premium 認證規格，且輸入加輸出的總線長不應超過 10 公尺。
機身散熱與耗電量表現如何？適合 24/7 長時間運作嗎？
整機最大功耗僅 2W，並採用全金屬高導熱機殼，內部組件散熱優異，具備工業級 ESD 靜電防護，非常適合商業數位看板與展演中心 7×24 小時不中斷運行。
HDMI 連接線長度有限制嗎？
建議使用標準合格之 Premium High Speed HDMI 線材；輸入端與輸出端之總線長建議控制在 10 公尺以內。若現場環境需要更長距離傳輸，建議搭配 PANIO 專業 4K HDMI 網路訊號延長器。
產品保固多久？售後送修流程如何？
本產品享有 1 年原廠保固。諮詢售後服務時，請提供「產品型號、序號、購買日期、連接設備及故障現象」，以利技術人員快速診斷並提供解決方案。
⚠ 佈線與導入提醒
- 請使用經認證之 Premium High Speed HDMI 線材，以確保 4K@60Hz 18Gbps 的最佳傳輸品質。
- 請勿在設備開機運作狀態下劇烈熱插拔 HDMI 線材，以避免突波造成精密電路受損。
- 連接的 HDMI 線材（輸入＋輸出）總長度建議限制為 10 公尺以內。
- 請務必使用隨附之原廠 DC 5V/1A 電源變壓器，以維持設備供電運作穩定性。
- 若無畫面輸出或部分螢幕閃爍，請嘗試將 EDID 切換至「STD」模式排除解析度不相容問題。
✓ 包裝內容物
- CH214K_W 1進4出 HDMI 分配器主機 × 1
- DC 5V／1A 原廠電源變壓器 × 1
- 產品操作說明書 × 1
