1×16 同步輸出，毫秒零延遲
單一 HDMI 訊源同步推送至 16 台顯示器，硬體純時脈訊號一致，徹底杜絕畫面撕裂與不同步。

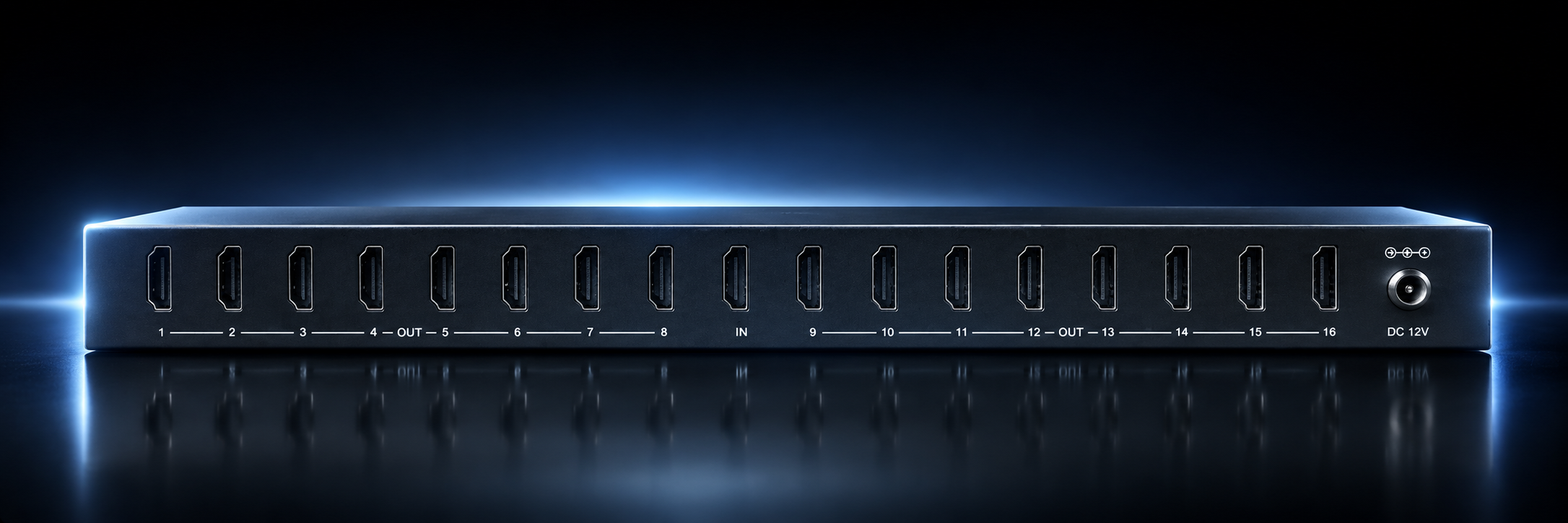

1×16 HDMI 2.0b SPLITTER
1×16 4K 60Hz HDMI 影音訊號分配器
18Gbps 無壓縮高頻寬 × 32 種 EDID 智慧管理 × HDR 全相容
4K 60Hz (4:4:4)・1進16出・HDMI 2.0b・HDCP 2.2・32種EDID・HDR10+ / Dolby Vision・ESD防護・鎖扣電源
PANIO CH2116K_W
產品重點摘要
CH2116K_W 是什麼？單一訊源大規模無損同步分配至 16 台 4K 顯示端
CH2116K_W 是 PANIO 專為大型數位看板、監控指揮中心與教學展演設計的 1 進 16 出 4K 60Hz HDMI 影音分配器。採用 HDMI 2.0b 與 HDCP 2.2 規範，具備高達 18Gbps 無壓縮傳輸能力，將 4K@60Hz (4:4:4) 來源同步分送至 16 部螢幕且畫質完全不衰減；內建 32 種 EDID 智慧管理（含輸出複製與 PC 模式），徹底解決多螢幕混搭規格不一造成的相容瓶頸；搭配工業級 ESD 防護與鎖扣型供電接頭，確保 7×24 小時長時間穩定運作。
- 分配架構
- 1進 16出 同步分配
- 傳輸頻寬
- 18Gbps
- 最高畫質
- 4K2K@60Hz 4:4:4
- 介面協定
- HDMI 2.0b / HDCP 2.2
- EDID 管理
- 32 種模式 (5-pin 撥碼)
- 高動態範圍
- HDR10+ / Dolby Vision
- 靜電保護
- ±8kV 空氣 / ±4kV 接觸
- 整機功耗
- 超低 12W (鎖扣電源)
核心特色
CH2116K_W 六大關鍵能力
18Gbps 無壓縮，真 4K 60Hz 4:4:4
提供 594MHz 頻寬與 YUV 4:4:4 全色彩取樣，呈現銳利文字線條與細膩影像，不壓縮、不丟幀。
32 種 EDID 模式，相容不挑螢幕
5-pin 撥碼開關內建 32 組模式，支援讀取複製輸出端 EDID 或 PC 模式，解決黑屏與握手問題。
HDR 全規格直通，極致色彩層次
相容 HDR、HDR10、HDR10+、HLG 及 Dolby Vision，動態明暗範圍完整呈現，畫面立體深邃。
全系列高清音訊，原生無損直通
原生支援 LPCM 7.1CH、Dolby TrueHD、DTS-HD Master Audio 及 DSD 高規格環繞音效直通傳輸。
工業級 ESD 防護與鎖扣式電源
具備 ±8kV 空氣 / ±4kV 接觸放電防護；金屬散熱機身搭配鎖扣型電源插頭，適合 7×24 小時運轉。
三大整合能力
MODE 01
MODE 02
MODE 03
大規模同步＋智慧 EDID 調適
CH2116K_W 將高頻寬無損分配、多段相容性調校與工控級硬體防護集中於緊湊機身，有效化解多螢幕工程的各種不確定性。
1×16 大規模同步顯示
將 1 路 HDMI 來源零延遲分送至多達 16 部顯示器，廣泛適用於展示中心與監控室。
- 1 路 HDMI 輸入／16 路 HDMI 同步輸出
- 純硬體晶片低延遲分配架構
- 支援 4K2K@60Hz 與 1080P 同步輸出
18Gbps 與高動態直通
提供滿載頻寬，確保訊號來源的原生動態對比與高解析音訊完整通過。
- 594MHz / 18Gbps視訊通道
- 支援 HDR10+ / Dolby Vision 格式
- 直通 LPCM 7.1CH、Dolby TrueHD 等高清音訊
32 種 EDID 智慧調控管理
透過 5-pin 撥碼開關強制配置或複製輸出端參數，防止不同品牌螢幕相互干擾。
- 32 種涵蓋 4K/1080P/3D/音訊的預設設定
- 支援複製特定輸出埠螢幕之 EDID 資訊
- 支援連線 PC 控制模式與專用韌體更新埠
安裝提醒：撥動 EDID 撥碼開關前，請務必先關閉所有設備電源；切換完成後再行開機以使參數生效；為確保 4K 60Hz 傳輸穩定，線材建議採用高品質 18Gbps 認證線材。
工程整合優勢
為什麼 CH2116K_W 適合專案工程應用？
▸ 高密度 16 埠同步輸出
單台設備即可直接對應 16 台螢幕，免去多層級聯分配器所引起的訊號衰減與干擾。
▸ 滿載 18Gbps 畫質無損
完全不經過視訊壓縮與降採樣處理，在 4K 60Hz 4:4:4 格式下依然保持銳利清晰。
▸ 徹底排除黑屏交握
內建 32 種預設 EDID 與複製機制，可精準鎖定訊源輸出，解決多品牌螢幕混接困擾。
▸ 工業級 ESD 靜電防護
人體模型 ±8kV 空氣與 ±4kV 接觸放電防護，大幅提高現場施工與施工插拔時的耐受度。
▸ 防脫落鎖扣型供電
配備鎖扣型 DC 12V 電源接頭，有效杜絕機櫃整理線材或震動導致電源脫落的意外風險。
▸ 堅固金屬散熱機身
全金屬外殼散熱設計，整機功耗僅 12W，能在 0°C ~ 40°C 環境下實現 7×24 小時不中斷運行。
完整能力
CH2116K_W 詳細功能說明
- 產品類型：專業級 1 進 16 出 4K 60Hz HDMI 影音訊號分配器。
- 符合規範：相容 HDMI 2.0b、HDCP 2.2/1.x、DVI 1.0 與 IEC 標準 ESD 靜電防護。
- 高頻寬視訊傳輸：594MHz / 18Gbps 傳輸頻寬，確保播放流暢不延遲、不掉幀。
- 解析度支援：最高支援 4K2K@50/60Hz 4:4:4，向下相容 1080P、720P 等主流格式。
- 高動態範圍：支援 HDR、HDR10、HDR10+、HLG 與 Dolby Vision 規格。
- 高清音訊直通：支援 LPCM 2.0/5.1/7.1CH、DTS-HD、Dolby TrueHD、DTS、Dolby-AC3 及 DSD。
- 32 種 EDID 智慧管理：配備 5-pin 撥碼開關，支援 32 組預設、複製輸出端 EDID 與 PC 控制模式。
- 維護擴充性：配備專用 SERVICE Micro USB 介面，方便後續韌體更新維護。
- 靜電防護標準：人體放電模式支援空氣放電 ±8kV、接觸放電 ±4kV。
- 工業供電配置：AC 100~240V 寬電壓輸入，DC 12V/2.5A 鎖扣型變壓器，全機功耗僅 12W。
- 緊湊工藝機身：金屬外殼，尺寸 300 × 100 × 28 mm，重量 900g，安裝便捷。
應用場景
四種典型場景，對應大規模多螢幕分配任務
CH2116K_W 結合 18Gbps 傳輸與 32 種 EDID 彈性模式，是大規模同步顯示工程的骨幹中樞。
商業百貨與數位廣告看板
將最新 4K 超高畫質宣傳片同步播送至商場 16 處直立廣告機或展示電視，畫質細膩無瑕疵。
安控指揮中心與資訊監測台
把關鍵指揮畫面同步分配至多個席位與監看螢幕，16 路時脈完全同步，保障即時判讀準確度。
階梯教室、講堂與培訓中心
將講師簡報同步推送至講堂四周的 16 台輔助顯示器，透過 EDID 鎖定定頻，杜絕連線黑屏。
展覽展館與新品發表會現場
現場搭建多螢幕展示陣列，支援 HDR10+ 與 Dolby Vision，完美展現產品精緻色彩與動態對比。
技術資料
CH2116K_W 完整技術規格
| 規格項目 | CH2116K_W |
|---|---|
| 產品類型 | 1 進 16 出 4K 60Hz HDMI 影音訊號分配器 |
| HDMI 輸入埠 | 1 × HDMI Type A Female（母座，19-pin） |
| HDMI 輸出埠 | 16 × HDMI Type A Female（母座，19-pin） |
| 協定標準 | HDMI 2.0b、HDCP 2.2 / HDCP 1.x、DVI 1.0 |
| 視訊頻寬 | 594MHz / 18Gbps |
| 最高解析度 | 4K2K@50/60Hz (4:4:4) |
| 色彩空間 | RGB 4:4:4、YCbCr 4:4:4 / 4:2:2 / 4:2:0 |
| 色深支援 | 8/10/12-bit (1080p@60Hz)、8-bit (4K@60Hz 4:4:4)、8/10/12-bit (4K@60Hz 4:2:2/4:2:0) |
| HDR 格式 | 支援 HDR、HDR10、HDR10+、HLG、Dolby Vision |
| 音訊格式直通 | LPCM 2.0/5.1/7.1CH、DTS-HD、Dolby TrueHD、DTS、Dolby-AC3、DSD |
| EDID 管理 | 5-pin 撥碼開關，32 種預設 ＋ 複製模式 ＋ PC 控制模式 |
| 韌體更新埠 | 1 × SERVICE Micro-USB 介面 |
| ESD 靜電保護 | 人體模型：±8kV（空氣放電）、±4kV（接觸放電） |
| 電源需求 | AC 100~240V 50/60Hz 輸入；DC 12V／2.5A 輸出（鎖扣型防脫落接頭） |
| 消耗功率 | 12W（最大值） |
| 尺寸（長 × 寬 × 高） | 300 × 100 × 28 mm |
| 產品重量 | 900g |
| 機殼材質 | 金屬散熱機身（黑色） |
| 工作環境 | 溫度：0°C ~ 40°C；相對濕度：20% ~ 90% RH（無凝結） |
FAQ
CH2116K_W 採購常見問題
CH2116K_W 支援真正的 4K 60Hz 嗎？是否會壓縮畫質？
支援。本機符合 HDMI 2.0b 與 HDCP 2.2 規範，提供高達 594MHz / 18Gbps 傳輸頻寬，支援 4K2K@60Hz YUV 4:4:4 色彩取樣，確保影像細節純淨不失真。
32 種 EDID 智慧管理能解決什麼問題？
配備 5-pin 撥碼開關，內建 32 種針對不同解析度與音訊規格的預設模式，更支援讀取複製輸出端螢幕 EDID 或連線 PC 控制，徹底杜絕因顯示端規格不一導致的黑屏或降頻異常。
分配給 16 台顯示器時會有延遲或畫面不同步的現象嗎？
不會。本機採用純硬體高速同步分配晶片，16 組 HDMI 輸出具備高度一致的時脈輸出，廣泛應用於對同步性要求極高之數位看板與展示牆。
支援哪些 HDR 與高清音訊格式？
全面支援 HDR、HDR10、HDR10+、HLG 與 Dolby Vision 動態對比格式；音訊原生直通支援 LPCM 7.1CH、Dolby TrueHD、DTS-HD Master Audio 及 DSD。
切換 EDID 撥碼開關時需要重啟電源嗎？
需要。切換 EDID 撥碼前建議關閉設備電源，撥定後重新通電開機，使前端訊號源重新握手識別生效。
HDMI 連接線長度有限制嗎？超過建議長度該如何規劃？
建議使用高品質 18Gbps 認證之 4K HDMI 線材；若傳輸距離超過 5 至 10 公尺，建議改用主動式光纖 HDMI 線（AOC）或搭配 PANIO 專業 4K HDMI 網路訊號延長器。
產品保固多久？售後送修流程如何？
本產品享有 1 年原廠保固。諮詢售後服務時，請提供「產品型號、序號、購買日期、連接設備及故障現象」，以利技術人員快速診斷並提供解決方案。
⚠ 佈線與導入提醒
- 請使用符合規格之 18Gbps 4K HDMI 線材，避免使用劣質線材造成訊號干擾或降頻閃爍。
- 僅限搭配隨附之原廠 DC 12V/2.5A 鎖扣型變壓器，接上後請順時針鎖緊以防鬆脫。
- 調整 5-pin EDID 撥碼開關前請先關閉設備電源，重新通電以確保設定完全生效。
- 禁止在通電狀態下劇烈帶電插拔線材，並維持通風環境以確保長時間散熱良好。
✓ 包裝內容物
- CH2116K_W 1×16 4K 60Hz HDMI 分配器主機 × 1
- DC 12V／2.5A 鎖扣型電源變壓器 × 1
- 多語言操作說明書 × 1
