網路線傳輸技術
採用 Cat5e/6 (8芯) 網路線單線傳輸，支援最遠 150公尺距離，穩定呈現 1080P 3D 高畫質。
150米遠距延伸・單端供電・在地技術支援
1080p 60Hz HDMI+IR+3.5mm 訊號延長器
支援 150 米遠距離傳輸、單端供電、內建可調式 EDID 與三螢幕同步輸出
Cat6 單線傳輸・PoC 供電・單向 IR 延長・3.5mm 音訊分離・工業級穩定運作
PANIO CH1520E
產品重點摘要
CH1520E 是什麼？工業級 150米 HDMI 影音延長核心
CH1520E 是 PANIO 專為機房與複雜佈線環境打造的 五代晶片 HDMI 延長器。採用 Cat5e/6 網路線將 HDMI 與單向 IR 訊號延伸最遠達 150 公尺；搭載 PoC 單邊供電技術、近遠端三螢幕同步輸出與內建可調式 EDID，有效解決供電與投影機解析度匹配難題，確保 24 小時高負載穩定運行。
- 傳輸距離
- 150米 (Cat6)
- 最高解析度
- 1080p 60Hz 3D
- 電源設計
- PoC 單端供電
- 螢幕輸出
- 三螢幕同步顯示
- 控制延伸
- 單向紅外線 (IR)
- 音訊支援
- 3.5mm 音訊分離
- 系統相容
- 可調式 EDID
- 硬體設計
- 工業級散熱/無損耗
核心功能
CH1520E 八大專業傳輸優勢
從網路線傳輸、單向 IR 整合到單端供電，CH1520E 將延長所需功能完美結合於一身。
三螢幕同步顯示
遠端 2路 HDMI 輸出加近端 1路即時預覽，實現 3螢幕畫面零延遲同步顯示。
PoC 單邊供電
僅需一端連接電源，另一端無需額外變壓器，輕鬆解決複雜環境中電源接取困境。
單向紅外線傳輸
內建單向紅外線（IR）傳輸功能，可將遠端的遙控器訊號回傳控制影音播放設備。
破解投影機難題
內建 EDID 手動調整，自動匹配最佳解析度，解決畫面閃爍、黑屏與無法全屏問題。
3.5mm 音訊介面
近端與遠端均配備 3.5mm 類比音訊介面，支援音訊分離輸出外接耳機或喇叭。
工業級穩定設計
專為機房 24小時不間斷運作優化，嚴選耐候材質與散熱結構，確保高負載運行。
級聯擴展功能
透過近端輸出連接第 2台傳送端，可擴充為 5路同步輸出，滿足多點佈建需求。
三大應用架構
MODE 01
MODE 02
MODE 03

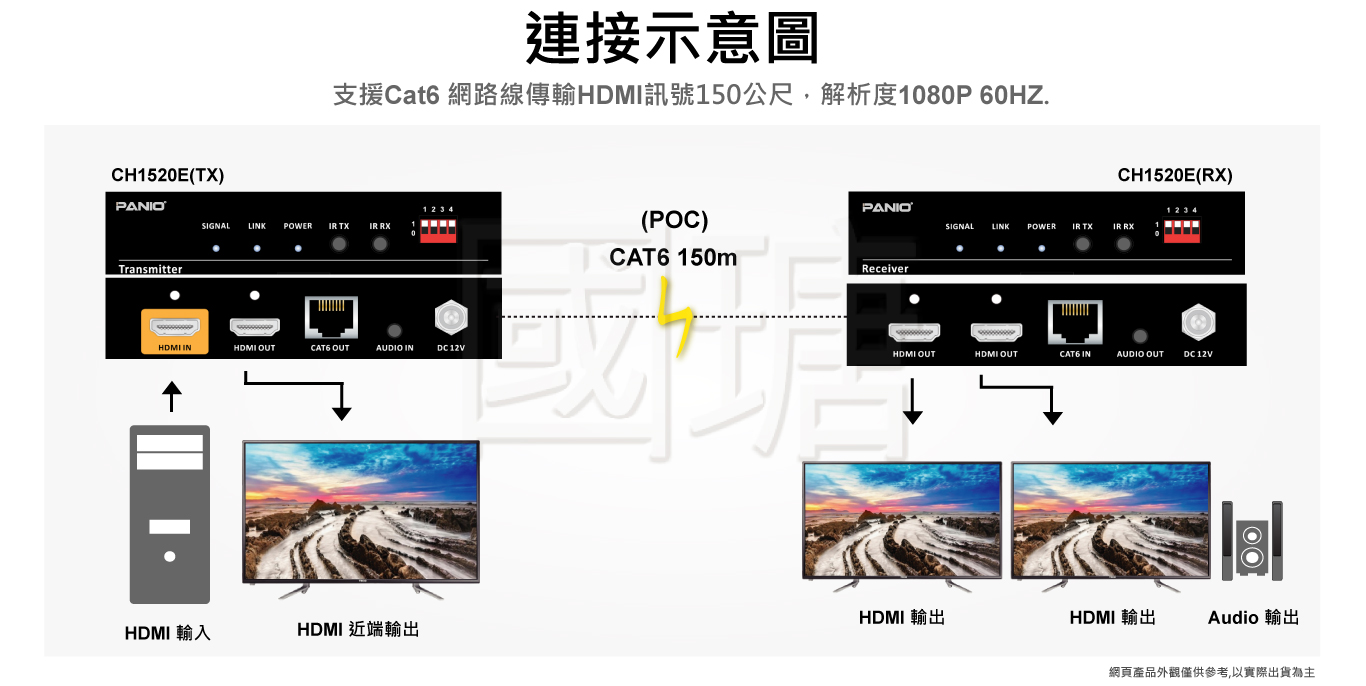

長距延伸＋供電整合＋多點同步
CH1520E 具備高度彈性的佈線與供電架構，適用於需要遠距顯示與控制的專業工程環境。
150米遠距與單向控制
突破 HDMI 線材距離限制，實現遠距畫質無損傳輸與設備遙控。
- 150 公尺 Cat6 點對點傳輸
- 支援 1080p 60Hz 高畫質規格
- 單向 IR 延伸遠距遙控操作
三螢幕輸出與 PoC 供電
單一主機能同時滿足近端監看與遠端雙顯示，並簡化插座需求。
- 近端 1 路 + 遠端 2 路同步輸出
- PoC 單邊供電設計 (傳送或接收端擇一)
- 獨立 3.5mm 音訊分離應用
級聯擴充架構
藉由近端輸出埠(Loop-out)串接設備，以擴增遠端顯示的數量。
- 兩台串聯可達 5 路顯示畫面
- 具備手動 EDID 確保級聯訊號相容
- 5 層以上建議改用 HD1810K 方案
工程提醒：請使用符合 Cat6 23AWG 規範之全屏蔽雙絞線；若進行多台串聯請評估線路阻抗，確保畫面傳輸穩定性。
完整能力
CH1520E 詳細功能說明
專為工程環境設計之規格細節，確保長效運作品質。
- 透過 Cat6網路線（8芯）將 HDMI + IR + 3.5mm訊號延伸至最遠 150公尺。
- 遠端支援 2路 HDMI訊號輸出，近端即時預覽 1路，實現 3螢幕零延遲同步顯示。
- 內建單向紅外線（IR）傳輸功能，實現遙控訊號遠距傳輸。
- TX: 1×3.5mm音訊輸入; RX: 1×3.5mm音訊輸出，可輕鬆外接喇叭或耳機系統。
- 支援最高 1080p 60Hz 3D 解析度，細節鮮明且色彩真實。
- 內建 PoC（Power over Cable）供電技術，單端即可供電，簡化安裝佈線。
- 支援手動 EDID調整，有效解決不同廠牌顯示器造成的螢幕閃爍與黑屏等顯示相容問題。
- 全純硬體設計，隨插即用，無需額外安裝軟體或驅動程式。

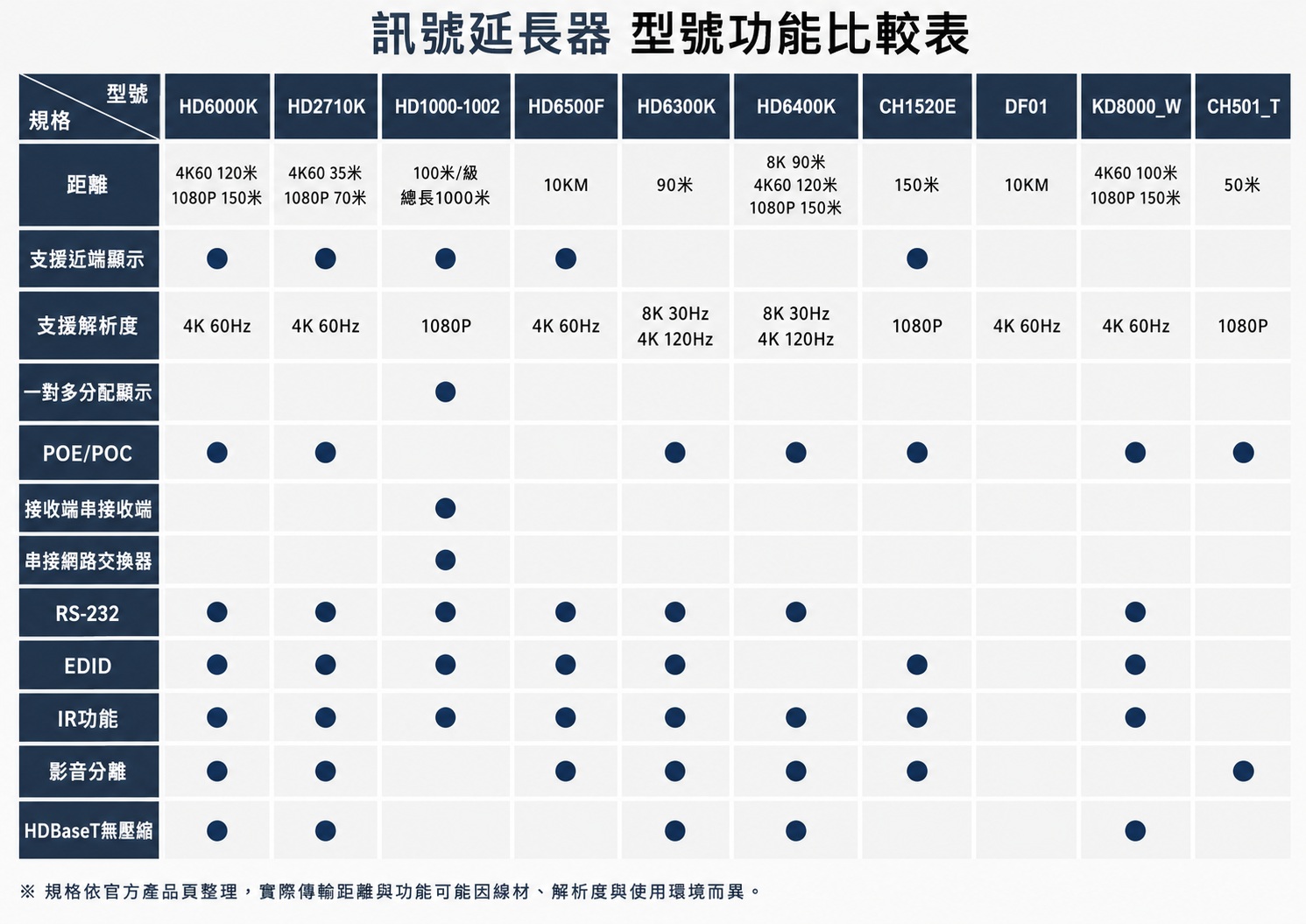

技術資料
CH1520E 完整技術規格
以下為 CH1520E 延長器主要硬體參數，出廠均經過全檢與連續熱機測試。
| 規格項目 | CH1520E 規格 |
|---|---|
| 傳送端介面 | 1×HDMI輸入埠｜1×HDMI近端輸出｜1×紅外線（IR）｜1×3.5mm音訊輸入｜1×RJ45 |
| 接收端介面 | 2×HDMI輸出埠｜1×紅外線（IR）｜1×3.5mm音訊輸出｜1×RJ45 |
| 傳輸用線材 | Cat6 23AWG 屏蔽雙絞線｜抗電磁干擾（EMI）設計 |
| 支援解析度 | 最高支援 1920×1200@60Hz (WUXGA) 向下相容｜3D格式 |
| 協定標準 | HDMI 1.4a 向下相容｜HDCP 1.4 協定｜EDID 管理框架 |
| 傳輸距離 | Cat6 線材點對點延伸 150 米｜誤差±5米（依線材屏蔽等級） |
| HDMI 連接線長度 | 輸入/輸出端 HDMI 延長各 5 米｜建議具備 EMI 防護層線材 |
| 電源供應 | DC 12V/1.5A 集中供電｜PoC 單邊供電設計｜過壓/短路保護 |
| 尺寸 | 傳送端/接收端：152×100×27mm｜工業級散熱殼 |
FAQ
CH1520E 採購與整合常見問題
彙整工程現場常見之施工、線材與相容性疑問。
CH1520E 最遠可以傳輸多遠？
使用 Cat6 23AWG 屏蔽雙絞線，最高可將 1080p 影音與單向 IR 訊號延伸至 150 公尺遠。
什麼是 PoC 單端供電設計？
PoC (Power over Cable) 技術允許設備僅需在一端（傳送端或接收端）連接 DC 12V 電源，另一端透過網路線同步供電，大幅減少佈線難度與插座需求。
遇到螢幕閃爍或無法全螢幕顯示時怎麼辦？
CH1520E 內建可調式 EDID 功能，可手動調整自動匹配顯示器或投影機的最佳解析度，徹底解決相容性引發的黑屏或閃爍問題。
CH1520E 是否支援遙控器控制？
支援。內建單向紅外線（IR）傳輸功能，可將遠端的遙控器訊號回傳至近端控制影音播放設備。
⚠ 安裝使用貼心叮嚀
- 線材規範｜須採用 Cat6 23AWG 全屏蔽雙絞線，確保傳輸距離與畫質。
- 嚴禁串接非 PANIO 認證之訊號分配器／切換器｜未經測試設備可能導致訊號衰減與畫質不穩。
- 電源穩壓要求｜僅可使用 PANIO 認證 DC 12V/1.5A 變壓器，具備過壓、過流保護。
- 級聯限制｜5 層以上級聯可能引發畫面閃爍，建議改用 HD1810K 級聯專用方案。
- 網路限制｜禁止連接一般網路交換器（Switch），本產品非基於 TCP/IP 協定。
✓ 產品標準包裝內容物
- CH1520E 傳送端主機 × 1
- CH1520E 接收端主機 × 1
- DC 12V 1.5A 變壓器 × 1
- 使用說明書 × 1
